DLP拼接（DLP背投拼接系统）

    DLP是“Digital Light Procession”的缩写，即为数字光处理，也就是说这种技术要先把影像信号经过数字处理，然后再把光投影出来。以DMD（Digital Micromirror Device）来完成可视数字信息显示的技术。说得具体点，就是DLP投影技术应用了数字微镜晶片（DMD）来作为主要关键处理元件以实现数字光学处理过程。其原理是将通过UHP灯泡发射出的冷光源通过冷凝透镜，通过Rod将光均匀化，经过处理后的光通过一个色轮（Color Wheel），将光分成RGB三色（或者RGBW等更多色），再将色彩由透镜投射在DMD芯片上，最后反射经过投影镜头在投影屏幕上成像。

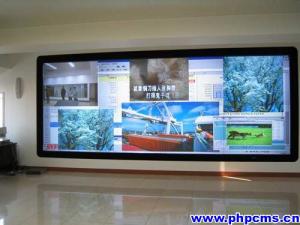

    DLP大屏幕拼接系统以DLP投影机为主并配以图像处理器组成的高亮度、高分辩率、色彩逼真的电视墙，能显示各种计算机（工作站）、网络信号及各种视频信号，画面能任意漫游、开窗、放大缩小和叠加。

    DLP拼接墙由多个背投显示单元拼接而成，其最主要的特点是屏体大尺寸，目前在市场上的主流尺寸为50英寸、60英寸、67英寸，随着用户对大屏幕尺寸需求的提高，80英寸、84英寸、100英寸、120英寸的也逐渐使用。DLP拼接墙的分辩率由各显示单元的分辩率叠加而来，可以获得超高的分辩率。如：单体为1024*768的3*2拼接墙，拼接后的整墙分辩率高达1024*3，768*2。除了尺寸大之外，DLP拼接墙的另一大特点就是拼缝小，虽然各显示单元之间会有屏幕拼缝，但目前单元箱体之间的物理拼缝已经控制在了05mm之内。

但DLP背投拼接系统仍存在一些致命缺点，由于DLP显示器采用多个显示单元拼接，达到一定拼接数目就会出现色彩与亮度不均匀的情况，而且其功耗大、内部发光的灯泡在连续工作6000-8000小时之后，会出现亮度降低的情况，为了保持较好的显示效果，在项目应用后期就需要更换灯泡，因此维护成本是非常大的。此外，由于DLP拼接单元厚度大，还要在背部留下足够的空间，这对于一些空间比较小的环境也是一个问题。

PDP拼接（等离子拼接）

PDP(Plasma Display Panel，等离子显示板，台湾地区称为电浆显示)是一种利用气体放电的显示技术，其工作原理与日光灯很相似。它采用了等离子管作为发光元件，屏幕上每一个等离子管对应一个像素，屏幕以玻璃作为基板，基板间隔一定距离，四周经气密性封接形成一个个放电空间。放电空间内充入氖、氙等混合惰性气体作为工作媒质。在两块玻璃基板的内侧面上涂有金属氧化物导电薄膜作激励电极。 当向电极上加入电压，放电空间内的混合气体便发生等离子体放电现象。气体等离子体放电产生紫外线，紫外线激发荧光屏，荧光屏发射出可见光，显现出图像。当使用涂有三原色(也称三基色)荧光粉的荧光屏时，紫外线激发荧光屏，荧光屏发出的光则呈红、绿、蓝三原色。当每一原色单元实现256级灰度后再进行混色，便实现彩色显示。等离子体显示器技术按其工作方式可分为电极与气体直接接触的直流型PDP和电极上覆盖介质层的交流型PDP两大类。目前研究开发的彩色PDP的类型主要有三种:单基板式(又称表面放电式)交流PDP、双基板式(又称对向放电式)交流PDP和脉冲存储直流PDP。

从技术原理看，由于PDP屏幕中发光的等离子管在平面中均匀分布，这样显示图像的中心和边缘完全一致，不会出现扭曲现象，实现了真正意义上的纯平面。由于其显示过程中没有电子束运动，不需要借助于电磁场，因此外界的电磁场也不会对其产生干扰，具有较好的环境适应性，相信这也是美国军方长期将其用于军事设备的重要原因。

由于PDP发光不需要背景光源，因此没有LCD显示器的视角和亮度均匀性问题，而且实现了较高的亮度和对比度。而三基色共用同一个等离子管的设计也使其避免了聚焦和汇聚问题，可以实现非常清晰的图像。与LCD显示技术相比，PDP的屏幕越大，图像的景深和保真度越高。 除了亮度、对比度和可视角度优势外，PDP技术也避免了LCD技术中的响应时间问题，而这些特点正是动态视频显示中至关重要的因素。因此从目前的技术水平看，PDP显示技术在动态视频显示领域的优势更加明显，更加适合作为电视机或家庭影院显示终端使用，特别是大画面的显示更适合即将开播的HDTV。 PDP显示器无扫描线扫描，完全是像素对像素进行显像，因此图像清晰稳定无闪烁，不会导致眼睛疲劳。PDP也无X射线辐射。由于这两个特点，PDP堪称真正意义上的绿色环保显示产品。

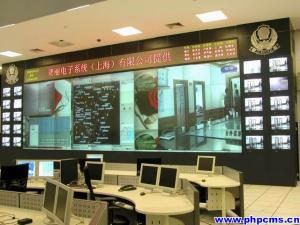

目前，用于拼接的等离子面板大多由韩国欧丽安公司提供，欧丽安生产的42英寸M-PDP等离子面板，采用欧丽安独有DZF（Dead-Zone Free）工艺生产，成功去除普通等离子面板四周3-4cm宽的玻璃边，即所谓的“显示死区”，屏幕边缘每一个像素点都可清晰显示。拼接后，各显示单元之间缝隙小于3mm，实现最佳的等离子拼接效果，幕墙画面完美无缺。

等离子显示屏机身超薄，占地面积小、适合壁挂、从而适合在任何面积的场所安装，就算您的空间非常小，安装等离子显示屏也是完全可以的，就安装空间来说，比DLP要节省的多。但是等离子屏产品像素点缝隙大，可靠性能相对于其他产品较低，耗电也比较高，寿命有先天不足，使用5000-10000小时后屏幕亮度就会衰减一半，并难以在海拔2500米以上的地方正常工作，其最致命的弱点就是在长时间显示计算机图像或静态图像时容易灼烧（所谓灼烧现象是指等离子电视在长期处于图像静止状态时屏幕内部等离子体发生变化导致不能正常工作，直观表现为在屏幕的特定位置会留有图像的残影，且无论更换任何片源都无法去除）。

LCD拼接（液晶拼接）
