本系统提供给用户一个大屏幕拼接显示，主要满足电脑信号和视频信号的高亮度、高清晰度的显示效果，实现多路电脑信号和视频信号的同时显示及图像叠加的效果，并通过智能中央控制系统，对整个系统环境进行集中控制，实现人性化的人机交互。

系统组成

本系统主要分为以下三部分

智能中央控制系统；

大屏拼接显示系统；

RGB矩阵切换系统；

系统功能

宏控智能中央控制系统

1拼接显示系统的控制

本系统采用宏控最新系列控制主机KT-AV，它的心脏是基于新的300MIPS，32位摩托罗拉处理器。通过KT-AV控制主机的RS-232控制口对图形拼接控制器进行控制，运用灵活可靠的软件编程，可以调用图形拼接控制器预先设置好的模式，实现1×1、1×2、2×2至4×2等图像的拼接显示以及计算机图像、视频图像的叠加等，满足用户各种形式的显示效果；同时配备一台专门的控制PC，实现对图形控制器的全面控制。

2矩阵切换的控制

在矩阵切换的控制上，通过控制主机KT-AV的RS-232控制口对矩阵进行控制。可以方便、快捷地实现信号的切换，减少人工操作的复杂性和单一性，避免操作上的失误，并且可以实现一键多切及联动的切换功能，完成手动操作无法实现的功能。

3灯光及设备电源的控制

日光灯和设备电源我们通过8路的强电控制器KT-8来完成；可调灯光我们通过4路调光器KT-4A实现4路灯光的无级调节；将KT-8和KT-4A与控制主机PRO2联系起来，运用软件编程让各种灯光模式得到实现，还能实现对电源开关的安全操作，避免手动误操作而带来的设备损伤。

4定制的控制界面

在控制界面方面，我们配置一台6″无线彩色触摸屏ST-960，能够在显示幕上显示高质量的画面和图形，呈现出令人赞赏的高亮度和高清晰度的图形。其所有的控制界面、控制功能以及控制方式均可以根据用户的要求和实际的情况通过软件编程的方式来实现；另外我们还可以通过拼接处理器HK-980的网络端口和控制PC相连，，通过控制PC对 拼接处理器HK-980的访问，实现对拼接显示系统、矩阵切换系统和灯光及设备电源的交互式/人性化的控制。

总之，宏控真正能给用户带来的是智能化人性化的控制，您既可以通过一指化操作实现一连串的动作，也可以避免人工操作的复杂性和危险性，还能真正提高整个系统的可靠性、稳定性。

1通过图形控制器可以实现4路RGB信号在大屏幕上任意位置以任意大小开窗口显示，最高分辨率可达4096x1536。

2 通过内置控制器和矩阵切换器配合，最多可同时实时显示8路RGB信号。

3 图形控制器和投影机内置控制器的配合使用，使得本系统具备接口齐全、功能强大的显示功能，通过内置控制器与图形控制器的两套显示功能，保证了用户系统在任一一套显示出现故障时另外一套显示可以正常的在大屏幕上显示，保证了用户系统的安全稳定的显示运行。

4 通过控制计算机和宏控控制主机集中控制，各通道任何一路信号均可切换自如。并可根据用户需要制定常用显示模式，实现简单灵活的使用界面。调度员能够通过软件远程控制大屏幕的画面。

5 系统具备有二次开发功能，提供继承开发软件环境，使用户可以维护软件、开发新的应用软件等，满足功能扩展的要求。

矩阵切换系统

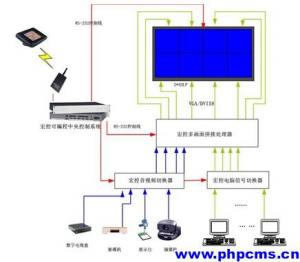

计算机信号通过RGB矩阵输入，分别输出到投影机和控制器，其中：4路RGB输出分配给图形控制器。8路RGB信号连接到投影机的RGB2输入接口，通过投影机的内置拼接控制器完成RGB信号在大屏幕的拼接放大显示。运用矩阵切换系统，可以灵活自由的由用户来选择所要显示的图像来源，体现整个系统的灵活性、开放性。

在本系统设计中，我们采用目前国内上档次最高、技术最成熟、功能最齐全，用途最广的宏控中央控制系统，实现调度指挥中心中各种电子设备的集中控制。

该系统是目前国内最先进的中央控制系统设备，具有操作简单、人性化、智能化的特点；而且运行稳定，抗干扰能力强，提高了整个系统的稳定性；将各种设备的卓越功能体现出来，让所有设备工作在最佳状态，发挥设备的最大功效。

系统概述

本方案提供的大屏幕电视墙投影系统将国际卓越的显示技术及设备、投影墙拼接技术、多屏图像处理技术、多路信号切换技术等应用集合为一体，使整套系统成为一个拥有高亮度、高清晰度、高智能化控制、操作方法先进的大屏幕拼接显示系统。通过本投影拼接显示系统，能够对网络资源和相关资讯进行实时的演示、监控和智能化管理，使得演示、展览等工作更直观、更高效，同时体现了现代化的企业形象。

系统构成

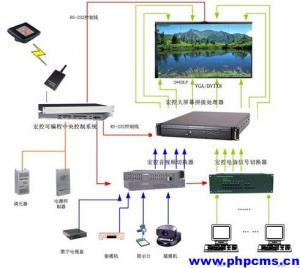

该大屏幕投影系统主要由投影机子系统和控制子系统组成，整个大屏幕投影系统通过控制子系统和本地网络相连，可将用户有关应用系统的图文信息显示在大屏幕上，实现控制、调度、指挥、监控现代化。机系统：8台50英寸 DLP

系统特性

一、系统总体特性

方案是由8台50″ DLP数字投影箱体单元组成，组成2X4（行X列）投影图形墙，单屏分辨率为1024x768，整体达到4096×1536，基座高度可根据用户要求定制。

二、系统功能

通过图形控制器可以实现用户网络系统在大屏上以高分辨率状态显示,最高分辨率可达4096×1536。通过图形控制器可以实现多路视频信号和4路RGB信号在大屏幕上任意位置以任意大小开窗口显示，RGB和视频信号可多路任意叠加、缩放、移动等显示。

 RGB信号和视频信号可直通到大屏，通过内置控制器可实现实时同时显示多路视频信号和RGB信号，并可将任何一路以屏为单位几何拼接放大显示。

图形控制器和投影机内置控制器的配合使用，使得本系统具备接口齐全、功能强大的显示功能。

采用开放式系统，支持TCP/IP等协议，直接与中央控制系统连接，并可同时支持多个VGA电脑信号和多路视频图像的拼接显示，可整屏和分屏显示网络信号。

三、系统显示特性

由于采用高分辨率和高亮度的投影箱体单元，使整屏具有足够高的显示分辨率和亮度，显示画面清晰度高，操作员能清晰的看到大屏幕上显示的所有信息。整个屏幕具有高分辨率、高亮度、高对比度、色彩还原真实，能保证色彩的长期运行稳定不变，图像失真小，亮度均匀，显示清晰等特点。本系统方案的显示特性是通过控制器及投影箱体的内置控制器两种途径，可显示各种信号（包括系统网络内各网络信号、本地RGB信号及视频信号）。显示方式灵活，速度快，性能稳定且适应性及可扩充性更好。
