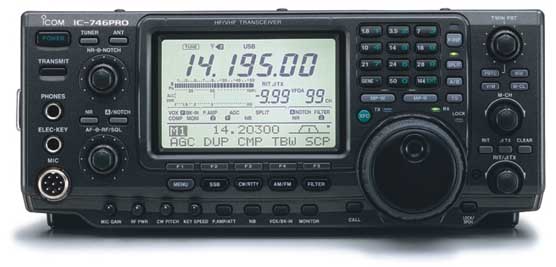

IC-746PRO
· HF + 6 米 + 2 米
· 全模式100 W大功率输出
· 先进的、强大的数字功能
o 32 位 IF-DSP中频数字信号处理和24 位AD/DA 转换器
o 数字中频IF滤波器
o 全模式数字调制与解调
o 内置RTTY 解调器和解码器
o 数字双带通调谐PBT
o 数字RF语音压缩
o 麦克风均衡器
o AGC回路IF数字滤波和手动陷波滤波
o 相移（相位调节）电路
o 数字噪声衰减（噪声抑制）
o 手动陷波滤波
· 102 存储信道
· 大型多功能LCD液晶显示器
· 多重AGC环路控制系统
· 用于CW和SSB的独立的可选调谐形式
· SSB/CW 同步调谐
· 自动和手动陷波滤波
· VSC音频静噪控制功能
· 多功能CW记忆电键
· 丰富的CW功能
· VOX 声控功能
· 内置自动天调
· SWR 绘图测量显示功能
· 9600bps 数据端子（后面板）
· 波段扫描
技 术 指 标
总体指标
· 频率范围：接收 0.030 - 60.000 MHz* 108.000 - 174.000 MHz*
发射 1.800 - 1.999 MHz* 3.500 - 3.999 MHz* 7.000 - 7.300 MHz*
10.100 - 10.150 MHz* 14.000 - 14.350 MHz* 18.068 - 18.168 MHz*
21.000 - 21.450 MHz* 24.890 - 24.990 MHz* 28.000 - 29.700 MHz*
50.000 - 54.000 MHz* 144.000 - 148.000 MHz*
* 某些频率不在保证范围内
· 工作模式： USB、LSB、CW、RTTY、AM、FM
· 存储信道： 102 个( 99 个常规信道，2个扫描边界信道和1个呼叫信道)
· 天线接口： SO-239 × 3 (2个HF/50MHz 和1个144MHz波段接口，50Ω)
· 温度范围： -10℃ ～ +60℃
· 频率稳定度： ＜ ±7ppm（电源开启1 ～ 60 分钟时，60 分钟以后，
＜ ±1ppm ，25℃）＜ ±5ppm （温度在0℃ ～ +50℃变化时）
· 频率分辨度： 1 Hz
· 电源： 直流13.8 V ±15% (负极接地)
· 耗用电流： 发射 最大电流 23 A
接收 待机时 2.2 A，最大音量 3.0 A
· 尺寸： 287(宽) × 120(高) × 316.5(深) 毫米
· 重量： 9.0 kg
· ACC 1 接口： 8芯 DIN 连接器
· ACC 2 接口： 7芯 DIN 连接器
· CI-V 接口： 2芯，3.5 (d) 毫米
· 数据接口： 小型DIN 6针接口
发射机指标
· 输出功率 (连续可调)： SSB、CW、RTTY、FM 5-100 W
AM 5-40 W
· 调制系统： SSB PSN 调制
AM 低功率调制
FM 相位调制
· 杂波发射： 50 dB (HF波段)
60 dB (50/144 MHz波段)
· 载波抑制： ＞ 40 dB
· 空闲边带抑制： ＞ 55 dB
· ΔTX 变量范围： ±9.999 kHz
· 麦克风接口： 8芯接口 (600Ω)
· 电子键接口： 3芯，6.35 (d) 毫米
· 电键接口： 3芯，6.35 (d) 毫米
· SEND 接口： Phono (RCA)
· ALC 接口： Phono (RCA)
接收机指标
· 接收系统： 三倍变化超外差系统
· 中频： 1中频 64.455 MHz (全模式)
2中频 455 kHz (全模式)
3中频 36 kHz (全模式)
· 灵敏度：
SSB、CW、RTTY及AM为10 dB S/N，FM为12 dB SINAD
频率范围
(MHz)
SSB、CW、RTTY
(在2.4 kHz带宽)
AM
(在6 kHz带宽)
FM
(在15 kHz带宽)
0.50 ～ 1.799
--
13μV
--
1.80 ～ 27.99
0.16μV *1
2μV *1
--
28.0 ～ 29.99
0.16μV *1
2μV *1
0.5μV *1
50.0 ～ 54.0
0.13μV *2
1μV
0.25μV *2
144.0 ～ 148.0
0.1μV *3
1μV *3
0.1μV *3
*1 前置放大器1为ON *2 前置放大器2为ON *3 前置放大器为ON
· 静噪灵敏度 (前置放大器为OFF)： SSB、CW、RTTY ＜ 5.6μV
FM ＜ 1μV
· 选择性： SSB(带宽2.4 kHz)＞ 2.4 kHz/-6dB
＜ 3.2 kHz/-40dB
＜ 3.6 kHz/-60dB
＜ 4.3 kHz/-80dB
CW (带宽500 Hz) ＞ 500 Hz/-6dB
＜ 700 Hz/-60dB
RTTY(带宽350 Hz) ＞ 360 Hz/-6dB
＜ 650 Hz/-60dB
AM (带宽6 kHz) ＞ 6.0 kHz/-6dB
＜ 15.0 kHz/-60dB
FM (带宽15 kHz) ＞ 12.0 kHz/-6dB
＜ 20.0 kHz/-60dB
· Spurious and imagerejection ratio： ＞ 70 dB (HF、50 MHz波段)
＞ 60 dB (144 MHz)
(except IF through on 50 MHz波段)
· 音频输出功率 (直流13.8 V )： ＞ 2.0 W ，10% 失真， 8Ω 负载
· RIT可变范围： ±9.999 kHz
· PHONES接口： 3芯，6.35 (d) 毫米
· 外接扬声器接口： 2芯，3.5 (d) 毫米/ 8Ω
天线调谐器
· 匹配阻抗范围：16.7～150Ω 非均衡*1 (HF波段)
20-125Ω 非均衡*2 (50 MHz波段)
*1 ＜ VSWR 3:1; *2 ＜ VSWR 2.5:1
· 最小操作输入功率： 8 W (HF波段)，15 W (50 MHz 波段)
· 调谐精度： VSWR 1.5:1 或更小
· 插入损耗： ＜ 1.0 dB (调谐以后)
基本配置：
· 手持麦克风
· 直流电源连接线
· 备用保险丝
· CW电键插头
选购件
· IC-PW1 HF+50 MHz 1 kW 线性滤波器
包括全部HF和50 MHz波段，可提供干净、稳定的1 kW输出。
· AH-4 HF+50 MHz 自动天线调谐器
覆盖 3.5 ～ 54 MHz（用一付7米或更长电缆天线）。
· AH-2b 车载鞭状天线
一个2.5米长天线振子与AH-4天调搭配作为车载使用。在7 ～ 54 MHz全部业余波段匹配。
· SP-20 外接扬声器
4 音频滤波，头戴耳机插口，可连接2部电台。
输入阻抗：8Ω
最大输入功率：5 W
· SP-21 外接扬声器
为基站使用而设计。
输入阻抗：8Ω
最大输入功率：5 W
· PS-125 直流稳压电源
时尚的风格和尺寸与IC-746PRO非常相称。直流输出13.8V ，最大25A。
· SM-20 桌上型麦克风
单向的、驻极体麦克风一般用于基站。
· CT-17 CI-V 电平转换器
使用该转换器并通过RS-232C 接口，连接电脑从而控制收发信机，用以改变频率、操作模式等。
· UT-102 语音合成单元
播音操作频率和操作模式。
· HM-36 手持式麦克风
与基本配置提供的相同。
· CR-338 高稳晶体单元
POC型晶体有效改良频率稳定性，频率稳定度：±0.5 ppm
