ML-91高能半环无盲区天线的性能和使用
2010-06-21 15:32:34
来源：
近年来越来越受重视的应急短波通信和反恐短波通信，都要求解决车辆的可靠动中通问题。很多已经装备了车辆鞭天线的单位，普遍发现鞭天线存在的近距离盲区现象。由于应急和反恐都是围绕城市或某一特定区域开展，100公里范围以内是主要通信区域，因此无盲区动中通是必须解决的。
经过多年探索和比较，短波业内对于无盲区动中通天线的选型基本形成了共识：最有效的天线品种非高能半环莫属。科麦克ML-91就是公认的优秀高能半环天线产品，这款天线的性能已经被我国很多用户所认可。实际上ML-91在国际上具有更广泛的认知度，
在2009年宝丽公司收购科麦克公司之后，ML-91有了一个新的型号：宝丽2018天线。以下我们对这种天线做一个简要介绍，主要是面向还没有装备这种天线的用户。
一、ML-91天线的工作原理
ML-91高能半环天线包括了高能和半环两个概念：半环是指物理结构，高能是指调谐方式，二者结合才能实现理想的无盲区通信，单靠半环结构还是不能解决无盲区通信问题。

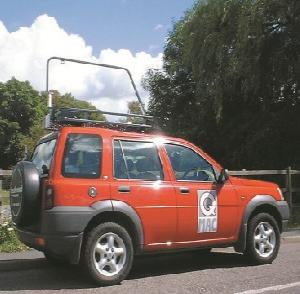

所谓半环是说它看上去像车载行李架上竖立起半个环，实际上环下面的铝合金基架也是天线环的一部分，因此是一个完整的闭合环天线，学术名称为“单体电磁环天线”。在电台发射时，电磁波围绕天线环径向辐射，同时借助基架强化垂直辐射能量，从而在90°~40°仰角区域形成“对空喷涌”状的方向图，其中高仰角方向的电磁波从电离层反射垂直落地，从而覆盖了半径500公里内的区域。
其它形态的短波车载天线，无论是鞭状还是双环等，都无法产生像单体电磁环天线这样的高仰角方向图，因此它们从原理上不支持近距离无盲区通信。
高能调谐是指高Q值调谐，以获取高频电流最大值为调谐目的。ML-91天线是在环路中串接特殊调谐器，内部的微处理器依据特定频点精确控制天线环高Q值谐振，从而产生高频电流最大峰值，同时也实现阻抗匹配。
目前国内出现了一些仿制的半环天线。这些仿制天线的天调还是常见的阻抗匹配式天调，这类天调是以获取最小电压驻波比（VSWR）实现阻抗匹配为调谐目的。但驻波比小不等于高频电流最大，因此不能实现高Q值谐振。从辐射增益看，这些仿制天线比ML-91天线至少低10dB，因此对于近距离盲区通信的改善微乎其微。
区分半环天线是不是高能调谐其实很简单：看一下天线的频率范围就明白了。如果标称频率范围是2~30MHz，肯定用的是普通天调。高能半环天线的频率范围只有39~125MHz，一方面是电路原理所限，另一方面，超过13MHz的垂直入射天波绝大部分会穿透电离层（不返回地面），并无实际用途。
静脉曲张袜品牌外用减肥有效去黑眼圈的眼霜毛孔左旋肉碱什么牌子好眼霜有用吗外用减肥保湿瘦腿哪种眼霜好不错瘦脸的最快方法祛痘增高药睫毛膏哪种食物可以减肥去痘印舒缓疲劳什么牌子好
二、ML-91天线的其它优势
1、即时可用频段很宽
普通短波车载天线受电离层变化的影响都很大，故在特定时间、天候、距离条件下，即时可用频段不足1MHz。ML-91天线的辐射仰角很高，受电离层变化的影响小，因此即时可用频段可达4~5MHz，且日夜频差小（其它天线的日夜频率相差一半），选频很省事，甚至不必使用用ALE自适应选频。
2、隔绝车体噪声
常见短波车载天线的天调，都要求接地线导通连接车体，导致车体各种噪声源（发电机、电动机、点火和电控装置、空调、电子通信设备噪声，机械振动和摩擦噪声等）馈入电台。而ML-91天线与车体绝缘安装，隔绝了车体噪声源，因此信号背景很干净。
3、广泛的极化适应性
ML-91天线可以同任何种类任何极化方式的天线良好对通，包括常用的三线、笼形、双极、鞭状、环状天线等。
三、ML-91半环天线动中通的效果
根据多年来 ML-91天线在国内和国际不同地点不同地况的广泛使用情况，可概括其通信效果如下：
0~500公里为高仰角全向通信区域，信号经常在3级以上，盲区内通信不中断。
500~1000公里有弱方向性，顺环方向较强。
通信效果不受车速影响。
不仅基站对车台通信良好，车台对车台通信也同样良好。
四、ML-91天线可以用于基站
有些用户的楼顶无法架设大型天线，在这种条件下，将ML-91天线用做基站天线，可以解决基站电台0~500公里全向通信需求。
有不少使用单位在楼顶架设ML-91天线取得很好的通信效果。
在楼顶架设ML-91天线需要铺设金属地网（连接屋顶地线），并将ML-91天线架在地网上方即可，非常方便。
五、ML-91半环天线与电台的配接
我们可以把与ML-91天线配接的电台分为两类：
一类是澳大利亚产（宝丽、柯顿、科麦克）电台、欧洲雷卡电台、日本ICOM电台等，可以直接配接ML-91天线（根据不同电台改变天调的内部跳线）。
另一类是国产军用电台、美国和欧洲其它军用电台等，需在ML-91天线与电台之间串接一个专用的自动调谐适配器。（必须注意：这类电台的射频端口通常带直流电，因此必须将电台设置在非自动天调状态）。
