随着科学技术的发展国家电力系统通信越来越多地采用了数字化、智能化、高度集成化的新型通信设备，科技的发展同时对于广大维护人员来说，掌握电信传输设备的维护检修方法是一项新的课题。光纤通信系统的基本组成，包括计算机、电光转换器、光纤中继器、光电转换器、光缆几部分，每个环节都有可能出现故障造成整个系统的瘫痪，所以文章从光传输系统的故障判定以及案例分析角度谈几点建议。
吉林地区电力通信网目前采用的深圳中兴通信股份有限公司生产的最高速率为25G的S385、S360、S330、S320系列，分别由E100和E300两套网管系统来管理76套光传输设备，其中E100网管所管理的光设备属于吉林地区城网一期、二期。而E300网管是正在进行的吉林地区城网改造后所要运行的网络管理系统，改造完成后E100网管就将完成使命，退出吉林地区电力通信网的舞台。
无论是E100网管还是E300网管，无论是早期S360设备还是新型S385设备，系统故障判定的方法和维护注意的事项大致相同。
一、光传输系统故障判定的分类：
光传输系统的故障一般要通过分析传输网管的告警和性能信息来对传输故障进行分类，以达到定位故障点排除故障的目的，光传输系统的故障大致可以分成三大类：传输中断类故障、传输误码类故障、传输同步类故障。
（一）传输中断类故障：首先要定位故障点，通常要通过网管软件、硬件或挂2M误码仪等逐级环回测试等手段，分清是光缆、光板、ODF架、DDF架、连接线还是PCM的问题。

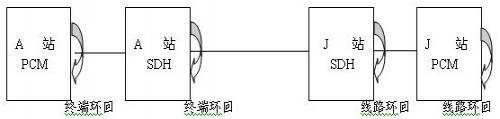

故障案例1：A站PCM的第3个2M（J站）出现PCM帧丢失告警，J站SDH NCP时间、PCM NCP时间取正常，其所有业务中断，我们分别在A站侧PCM上，做E1接口板的终端侧环回，告警消失，做SDH VC12通道虚容器级别的终端侧环回，告警消失，做对端J站SDH VC12通道虚容器级别的线路侧环回，A站PCM告警消失，J站PCM做线路侧环回，告警继续，至此确定为2M电缆断线，派人去J站检查结果为PCM 2M电缆发断线，经处理后恢复。

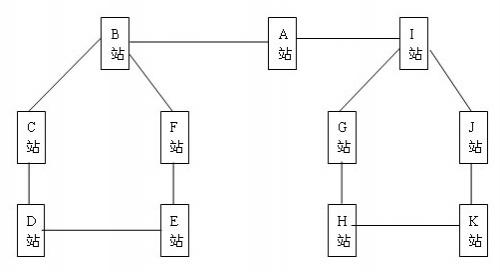

故障案例2：网管上报A站收I站155M光信号丢失，G站、H站、I站、J站、K站5个通信站的业务全部中断，用光功率计收I站光信号为-345dBm（光功率低），A站发I站-35 dBm（正常），用OTDR对该线路进行测试在12公里处断纤，派人紧急赶往断点，用熔接机重新接续后正常。如果故障期间，恰巧身边没有光功率计，也可以在ODF架上做硬件环回来判定故障点，值得注意的是做光口环回时发光功率过强，应加一个固定衰减器，以免接收到的光功率过强，击穿光板。也可以通过传输设备做软件环回来实现。如果用软件在传输设备上环回必须分清支路环回和AU环回，终端环回还是线路侧环回。
（二）传输误码类故障：首先通过检查光路和支路B1\B2\B3\V5性能是否超值来判定。一般来说：B1>B2>B3>V5。处理顺序也是由高到低依次处理。
故障案例1：A站收B站方向光板出现155M帧丢失、不可用时间开始、B1 UAS性能超值以及伴有B2、B3、V5性能超值，在A站侧ODF架测试收B站方向的光功率为32dBm（最差接收光功率技术指标≤28dBm），高4dBm。派人到B站侧用OTDR在ODF架向A站方向测试，全程光功率损耗正常，在ODF架测试B站发光功率20dBm，光板光口直接测试85 dBm均正常，用酒精擦拭ODF架法兰盘后，系统恢复正常，性能超值现象消失。（三）传输同步类故障：首先通过检查光路和支路是否有AU PJE/TU PJE的性能超值。根据光同步传送网络教材上介绍：AU 指针作用有3条。一是当网络处于同步工作状态时，用来进行同步信号间的相位校准；二是当网络失去同步时用作频率和相位校准，当网络处于异步工作时，用作频率跟踪校准；三是指针还可以用来容纳网络中的抖动和漂移。可见，AU与高阶通道上同步故障，时钟精度劣化有关。AU PJE的性能值要大于TU PJE的性能值。
故障案例：B站、C站、D站、E站、F站五个站点分别上报AU PJE性能超值，在网管上对上述五个站点取当前时钟状态，除C站通信站的当前时钟状态为内时钟（实际配置为抽线路板时钟），其余四个站点均为抽线路时钟，在网管上对C站进行主备用PWCK板切换操作后，提取时钟状态仍为内时钟，下发时钟配置库后，取当前时钟状态为抽线路时钟，对性能寄存器清零后，再分别查询其他四个站点性能值均未上报AU PJE性能超值，系统恢复正常。本次故障说明：产生AU PJE的单板是时钟板，建议在开通SDH设备时要安装2块PWCK板，一旦有一块PWCK板故障，我们可以及时在网管上对其做主、备用倒换操作，缩短故障的时间。特别注意要防止出现时钟对抽现象的发生。如果只有TU PJE，说明支路板故障，加以更换即可。
二、光传输设备维护注意事项：
光传输设备维护也非常重要，维护质量的好坏将直接影响其运行率和使用寿命。
和维护模拟式传统通信设备和系统一样，熟悉掌握设备及整个系统的组成、工作原理、信号流程等是维护检修的基础。除此以外，在实际维护工作还应注意以下几个方面的问题：
①保持良好的设备运行环境。包括设备供电质量的好坏，机房环境温度、湿度、
防尘等等是否符合要求。这些是保证设备寿命、降低故障率的重要前提。一般说来，现代通信设备对环境的要求更为苛刻。
②现代通信设备往往不需再做那些日常繁琐的调整测试工作，如日测试、月测试、季
度测试等，只需定期利用监控手段作预防性监视，在无故障或无明显故障迹象时，不提倡随意乱动机器设备，尽量减少人为障碍。
③检查设备和处理故障时要特别注意不能带电插拔机盘和防静电。插拔机盘一定要先关断电源，工作时要养成戴防静电手钧的习惯。
④设备电路故障处理的主要方法是更换故障插件／插盘。有可能的条件下尽量备留些易损易坏的插件／插盘。由于机盘集成度高、装配密集、导线细，多数情况下我们不能自行修复，否则很可能会造成机盘整盘报废性损伤。找出故障盘后应及时和生产厂家联系，返厂修理。
⑤软件技术在通信中起着越来越重要的作用。设备很多功能要靠软件来实现，不掌握相关技术就不可能掌握现代通信技术。
⑥要充分发挥网络管理系统的作用。现代通信系统都有比较完善的网络管理功能，它能在不中断业务的情况下监测实时性指标，可进行故障监侧、故障类型判定及故障定位等，是预防性维护和故障处理的有效工具。
三、结束语：
要想维护与管理好光传输系统，必须做到熟悉传输网络管理系统的操作与使用方法，掌握整个网络的网架结构和业务配置情况，处理故障的原则应遵循先中断，再误码，后同步类故障先高级后低级的原则。学习光同步传送网络的原理，积累和丰富各类传输故障处理的经验，多与设备厂家技术人员进行业务交流，取长补短，以达到系统安全、稳定运行的共同目标。
