防雷接地电阻测试

方法与图解

接地电阻测试方法（图解）

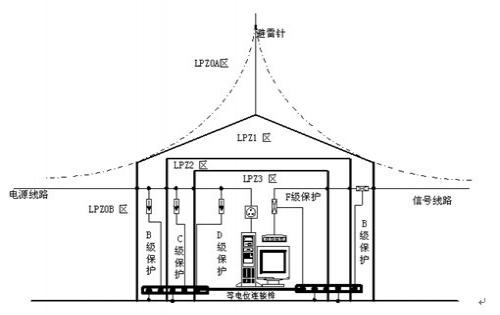

一、接地电阻测试要求：

a 交流工作接地，接地电阻不应大于4Ω；

b 安全工作接地，接地电阻不应大于4Ω；

c 直流工作接地，接地电阻应按计算机系统具体要求确定；

d 防雷保护地的接地电阻不应大于10Ω；

e 对于屏蔽系统如果采用联合接地时，接地电阻不应大于1Ω。

二、接地电阻测试仪（ZC-8型为例）

接地电阻测试仪适用于测量各种电力系统，电气设备，避雷针等接地装置的电阻值。亦可测量低电阻导体的电阻值和土壤电阻率。

三、本仪表工作由手摇发电机、电流互感器、滑线电阻及检流计等组成，全部机构装在塑料壳内，外有皮壳便于携带。附件有辅助探棒导线等，装于附件袋内。其工作原理采用基准电压比较式。

四、使用前检查测试仪是否完整，测试仪包括如下器件。

2、辅助接地棒二根

3、导线5m、20m、40m各一根

五、使用与操作

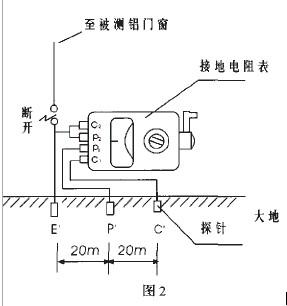

1、测量接地电阻值时接线方式的规定

将仪表上2个E端钮连结在一起。


12测量小于1Ω接地电阻时接线图

将仪表上2个E端钮导线分别连接到被测接地体上，以消除测量时连接导线电阻对测量结果引入的附加误差。

2、操作步骤

21、 仪表端所有接线应正确无误。

22、 仪表连线与接地极Eˊ、电位探棒Pˊ和电流探棒Cˊ应牢固接触。

23、 仪表放置水平后，调整检流计的机械零位，归零。

24、 将“ 倍率开关”置于最大倍率，逐渐加快摇柄转速，使其达到150r/min。当检流计指针向某一方向偏转时，旋动刻度盘，使检流计指针恢复到“0”点。此时刻度盘上读数乘上倍率档即为被测电阻值。

25、 如果刻度盘读数小于1时，检流计指针仍未取得平衡，可将倍率开关置于小一档的倍率，直至调节到完全平衡为止。

26、 如果发现仪表检流计指针有抖动现象，可变化摇柄转速，以消除抖动现象。

六、注意事项

1、禁止在有雷电或被测物带电时进行测量。

2、仪表携带、使用时须小心轻放，避免剧烈震动。
