中心大型集中管理系统平台
一、中心主控
中心必须配置至少一台主控工作站，安装SPY-MONITOR监控中心主控软件，该主控软件可以实现实现对网络内所有数字图象设备的网络监视、控制、查询、浏览、刻录、电子地图报警等功能，具备最高的控制管理权限，通过可以外接对讲耳麦实现和现场的对讲指挥功能。基本规格的主控软件可以监控查询管理各类数字图象设备的最大64路图象数据。
二、中心分控
中心根据需要选配多台分控工作站，均安装SPY-CLIENT监控中心分控软件许可证，该软件相当于C/S分控端，基本功能同主控软件。
三、中心系统管理服务
中心必须配置系统管理服务器，安装SPY-MANAGER中心系统管理服务器软件，软件模块可以对整个系统的人员、远程数字图象设备、远程报警设备、远程接入服务器的各种采样参数、联动策略设置、电子地图进行集中配置管理，同时实现对所有客户端（包括C/S和B/S方式）实时访问的权限控制和管理。
四、中心流媒体转发服务
当中心与现场网络带宽有限时，为了满足中心或其他远程客户同时对远程监控场所设备的访问，中心还需要配置流媒体转发服务器，内置SPY-TRANSMIT流媒体转发服务器软件用于流媒体转发。设置流媒体转发服务器的目的在于缓解网络带宽紧张的区域，对该区域内的CDMA集群无线视频传输主机的访问全部通过流媒体转发服务器软件模块来进行转发，使得该CDMA集群无线视频传输主机的视频服务只占一个通道。流媒体管理软件模块的多级设置可提高响应访问的效率，可以合理规划流媒体转发服务器软件模块的设置，以求更少的时间代价换取更高的带宽利用率。根据实际情况也可以在监控现场安装二级流媒体转发服务器和软件，实现WAN环境下二级流媒体数据转发功能，支持双网卡和跨网段应用环境，捆绑中心流媒体转发服务器软件使用。
五、中心网络存储管理服务
为了保障数据安全，中心还可以配置网络存储服务器，内置SPY-STORAGE网络存储管理服务器软件，实现远程所有图象的实时录象、报警录象、中心集中备份和事后检索查询，存储的媒介可以是普通硬盘，也可以是磁盘阵列或磁带库。
六、GIS系统平台
该系统平台由三部分组成，即监控中心、通讯网络和车载终端。其中监控中心包括系统硬件、系统软件、太阳驹GPS综合应用系统软件、GIS数字地图
整个车辆监管系统采用GPS卫星进行车辆定位，采用GPRS/CDMA移动通讯网络的数据信息进行车辆与监管中心之间的双向数据通讯（在没有GPRS网络的情况下切换到GSM通讯）。
车载终端通过GPS卫星运算出定位数据（经度、纬度、时间、速度、方向）和状态数据等，经过计算打包处理，将数据信息通过GPRS/GSM/CDMA模块发回到中心信息网关，中心信息网关接收来自车载单元回传中心的定位及状态数据，判断数据类型，将其中的GPS定位数据、状态数据、服务请求等根据中心服务系统的车辆所属单位（通过车台信息进行识别）派发给相应的监控客户端，监控客户端即可实时的将车辆的经度、纬度、速度、状态等信息显示在监控终端的电子地图上。
各监控客户端可以对所属的车台进行呼叫及相关控制，也可以以文本信息方式发布信息。首先将命令发往相应的中心监控服务器，再由中心信息网关通过GPRS网关或CDMA消息服务中心发往目标车台。车载台根据系统命令，会自动回传定位数据、警报信号（区域报警、线路报警、超速报警、分段限速报警等）。
总中心通过宽带专线连接信息服务器，分中心通过宽带连接互联网，并连接总中心。总中心、分中心及各中心内部的数据中心、监管终端均基于IP互连技术，从而实现所有功能组件均可以通过互联网连接而放置在不同的地理位置，无论是无线上网还是专线都可以及时、准确的监控车辆。
七、平台体系结构
SUNPONY 软件平台体系结构分为三个层次，最低下一层是硬件抽象层，目的是给不同的CDMA集群无线视频传输主机和其他设备提供相应设备类的统一接口，为系统整体管 理、配置、检索所有的设备提供统一的标准；在其上面的一层是平台，平台部分包括两部分，一部分是基本的服务，另一部分是基于这些服务的设计工具。最上面一 层是构架在平台之上的应用，这些应用使用平台的基本服务一致、可靠、高效、灵活地完成功能，而平台提供的工具可以让用户自定义、自创建、自组合很多和用户 特定业务相关的业务功能和流程。
层次的划分可以说任何一个复杂的、经过良好设计的软件系统最基本的体系结构模型，诸如操作系统和网络层次模型、目前市场上主流的中间件和应用服务器莫不如 此。这些体系结构在国内一些优秀的大型IT软件中有所采用，但在国内的绝大多数监控领域的软件并没有这样去做，究其原因：首先传统监控软件开发单位不能站 在一个结合业务的全局角度来看待产品设计，另外是一般这些单位都不具备大型IT软件系统抽象总结的能力，最后还有涉及到各种网络、视频、集群、分析模式、 人工智能以及语言解析等方面技术的掌握和融合问题，太阳驹通过自身及其合作伙伴的努力，在SUNPONY中已经掌握了构架这样一个系统架构的相关技术。
另外需要说明的是，平台和系统提供的所有功能都通过国际标准提供对外接口，这可以在异种操作系统、异种语言之间进行交互，也是和其他IT和业务应用程序集成的最好方法。
如上文所说，平台采用标准的J2EE构架，系统的服务都是由三层结构的中间层提供的服务对象。系统的任何行为都需要经过管理中心的认证，系统提供基于角色 的存取控制模型提供了强大而灵活的安全保证。一旦管理中心修改了某些存取权限，这些改变将即时反映到任何用户的任何一次操作中。
八、系统功能
1、远程调用历史资料。
监控中心可以通过专用软件查看、调用CDMA集群无线视频传输主机的任意图像，可以对任意视频进行云台的上、下、左、右控制，可以对视频进行远程录像。
2、超大视音频管理功能
系统可同时连接上下级百个前端设备CDMA集群无线视频传输主机，可控制前端设备连接的全部摄像机信息，可自由选择发送任意一路摄像机到任意一个液晶电视墙上。
3、液晶电视墙功能
系统可同时连接发送多个前端设备，将接收的音、视频图像发送到任意一个液晶电视墙上 ，输出数量远远超过模拟矩阵。在中心可以配置一套液晶电视墙显示图像，可以很容易的切换CDMA集群无线视频传输主机的视频。
4、用户权限管理
本系统具有多用户权限管理功能，可以设置不同等级权限，允许多个具有不同权限的工作人员进入系统，在自己权限的范围内进行监视管理工作。数字矩阵提供了用 户账号的开户、修改、删除、密码修改等维护操作；对于每个用户可以指定他有权进行操作（包括浏览/控制/管理）的监控点集合。
5、报警管理
系统可对前端报警器的报警端口、撤布防、联动的摄像机、联动的输出、报警地图等进行远程设置。
报警预录、延时；
系统可进行报警预录、延时间设置，时间为5-60秒。
系统对报警器可进行报警的处理功能。
系统可对前端设备的报警数据按每天、每周等时间段作撤、布防设置。
系统可对报警处理事件按报警端口、报警时间、操作员等进行查询。
6、电子地图布防和视频联动
监控中心具有矢量/位度位图复合式的报警布防图,可做出多张报警图。鼠标对图上报警布防，自动启动录像机，自动/手动电脑硬盘录像，可实现检索及后处理，生成打印报警记录及彩色图像。在报警信号发出后电子地图报警布防立即跳到主界面，并有相应的报警信息提示。
7、远程录像功能
本系统可进行远程录像计划设置，通过报警录像、实时录像、移动录像等计划设置，完成对前端摄像机监视工作的时间、任务类型的设置。数字矩阵解远程视频的同时可以录像。
录像以文件形式保存，录像文件名可任意设置，系统自动附加上时间，以达到按时间、录像机检索功能。
每路都可按时间和通道检索，可以8、4、2、1、1/2、1/4、1/8、1/16速度回放，可以局部放大，画面优化，抓拍等功能。
硬盘压缩录像算法采用SUNPONY独有的H264＋＋加密算法，并能调节压缩比率，可以使用Windows 软件播放已录像的文件。
8、资料查询管理
远程系统日志查询：系统可对前端设备依时间、操作员、操作类型进行系统日志查询。
远程工作记录查询：系统可对前端设备依时间、操作员、操作类型进行工作日志查询。
本地管理：系统提供本系统参数的设置、工作记录添加、工作记录查询、系统操作日志查询等功能。
9、码流管理
● 码流控制
本系统对输出码流带宽的稳定性做了较大改进，比如，设置某一路的输出带宽为300K（最大300K），则其输出码流一般在100K～250K之 间抖动，这样在视频业务和其它业务共有传输通道时，视频业务不会对其它业务产生冲击；同时考虑到实际使用中网络带宽的不稳定性（可能时网络带宽本身的不稳 定，也可能时其它业务对视频业务的带宽冲击），系统增加了自适应带宽调整功能，在网络拥塞时，采集工作站会自动降低数据输出速率，保证数据可以比较连贯的瘦脸瘦身霜品牌祛痘不错比较精油 不丢包传输，当系统检测到网络拥塞解除时会自动将输出速率调整到原有水平。
● 并发流控制：
一般情况下，前端的监控点数目多于网络可传输的路数，比如A处有20路视频信号，而假设从A到中心的可用传输带宽为1M，则按每路视频信号200K计算，只可以同时传输5路视频信号。在原有模式下，对中心监看前端的并发连接数并没有限制，当中心有多人同时监看前端的监控点大于5时，由于网络拥塞必然会影响所有人的服务质量。
在本系统中，我们在CDMA集群无线视频传输主机可以设置到某个方向的最大并发连接数，比如设置到A的最大并发连接数为5，则最多只允许同时监控A的5个监控点（可以是许多人同时监控这5个监控点，由服务器完成数据转发），如果有新的用户请求看新的监控点时，采用下面的策略实现控制：如果新用户的权限比已建立连接的某些用户权限高，则剥夺低权限用户的连接，让高权限用户建立连接并通知被剥夺用户，他可以在已有的5个监控点中选择一个进行监看；如果新用户的权限小于等于已建立连接的用户权限，则系统会通知他在已有的5个监控点中选择一个进行监看。
10、远程录像回放抓拍
系统可进行远程录像回放抓拍，即可在远程录像回放时对特殊场景以位图格式进行图像抓拍，便于日后查询。
11、锁定功能
系统具有自动及手动锁功能，可进行系统锁定，防止管理人员不在现场时，其他人没对系统的非法使用。
12、副控功能
系统可连接多个副控，副控可根据权限调看矩阵系统连接上的前端设备的摄像机图像，并可进行远程控制。
九、中心系统组成及特点

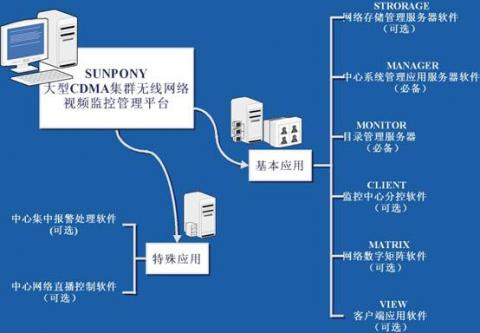

SUNPONY包括中心前端监控部分、中心后台管理部分（流媒体服务器、数据库服务器等）、中心客户端软件三大部分，具体结构组成如下图：
每个规格软件基本描述如下：
1、中心基本应用软件
MANAGER 中心系统管理软件：基于J2EE体系和SERVICE标准，实现统一身份认证和权限控制、组织与角色管理维护、设备集中配置与维护管理、结合任务计划执行 和调度、报警处理规则管理、报警获取与分发管理、电子地图集中配置管理、设备巡检和日志管理等功能。
VIEW 客户端软件：基于J2EE体系和SERVICE标准，实现按照组织和分组模式的图像预览切换、云台控制、图像检索查询回放、报警信息接收、电子地图等功能。
MONITOR 监控中心主控软件：主要用于接警，基于C/S架构的中心监控主机内置程序，实现VIEW全部功能，还可以实现轮循预览、报警接警和报警处理、电子地图、报警短消息等功能。
MATRIX 网络数字矩阵软件：主要用于实现控制数字矩阵控制主机的任意分组轮循输出、手动切换输出和报警联动输出等功能。
2、中心网络应用软件
TRANSMIT 流媒体转发服务器软件：用于监控中心多客户端复用相同现场图像的流媒体转发管理和现场流媒体带宽限制管理，限制管理的策略包括路数、用户优先级和事件优先级等。
STORAGE 网络存储管理服务器软件：用于分散加集中存储的环境下按照管理中心软件设定的计划、策略执行高可靠性的图像集中存储、备份、检索和回放管理。
3、现场接入服务器软件：
CDMA集群无线视频传输主机录像系统软件：功能齐全的数字视频本地录像与压缩传输监控应用软件。
十、系统特点
具备更加完善的管理功能：
1、完整的中心管理
针对CDMA集群无线视频集中管理需求，增加了专业的中心系统管理服务器软件、流媒体转发服务器软件和网络存储管理服务器软件。实现对权限、设备、报警、带宽、预览、录像的完整管理。
2、强大的系统管理
中心系统管理服务器软件是整个系统的核心管理软件，可以实现对机构、权限、设备、报警策略、电子地图、预览策略、存储策略进行全局范围内的集中管理，并可以实现所有用户对数字图像设备访问的实时集中权限认证。
3、完善的带宽管理
通过多级流媒体转发管理和对所有视频访问的优先级管理，可以确保网络带宽有限的环境下，对远程实时图像访问和远程回放访问的带宽有效管理。同时通过流媒体转发，实现各级中心多人远程访问的实现和降低现场数字图像设备的使用负荷，延长数字图像设备的使用寿命。
4、安全的存储管理
系统具备专业的存储管理软件，既支持分散存储环境下远程数字存储设备的集中配置管理和检索管理，也支持集中存储环境下对中心专业存储设备（如磁盘阵列和磁 带机）的集中配置管理和检索管理，还支持混合存储环境下的存储管理，存储管理的图像包括实时图像、延迟备份图像、报警图像等。所有存储数据的访问支持实时 权限认证，支持水印，支持SERVICE标准，访问管理相对于一般软件的数据库支持操作更加安全可靠。
十一、采用更加先进的系统架构
1、基于J2EE标准构建中心核心管理平台
系统核心平台决定这个系统的稳定性、可移植性和伸缩性，我们在选择J2EE作为系统核心平台选择的过程中，重点考虑到以下几点：
（1）先进性和实证性
我们不应该选用过时的或者即将被淘汰的技术，这会导致用户原有的投资很快就会化为乌有。但我们也不应该选用过分先进、没有经过实证或者没有在大型系统、关键人物中大量运用的技术。
（2）业界标准和理论基础
同时，体系平台也应该和业界保持一致，具有坚实的理论接触和完备的标准定义。自己设计一套体系结构可能在一时提高开发的速度、降低开发的门槛，但很难有 序、高质量地发展、也无法被其他系统使用。目前在企业级和关键任务应用的最主要的平台有两种：J2EE、DotNet。J2EE标准的制定者是 JCP，JCP由Sun、IBM、Oracle、SAP、Bea、Sybase等几乎除了Microsoft以外所有软件、电信、安防、保险、金融业巨头 参与的标准管理委员会。DotNet主要是由Microsoft一家设计和开发。
（3）操作系统可移植性
在应用服务端，我们认为UNIX系统的安全性、稳定性和吞吐量远远高于Window系统的产品。因此我们认为管理这个系统的关键部件应该在UNIX主机上 实现。但是在系统的试点阶段、或在一个较小的地区进行应用时，WindowsNT，2000系列的服务器也有它易维护的好处。但是当一个局部的试点向整个 大中型网络监控管理领域扩展的时候，我们就有可能需要从WINDOWS系统向UNIX系统迁移，所以软件应该能够同时运行于这两个平台。J2EE由于具备 系统无关性可以方便的实现WINDOWS系统向UNIX系统的迁移。
2、基于微核心+插件架构
支持容器技术，核心程序轻量化，所有功能模块采用插件方式，由容器将插件和核心程序自动组装成完整应用程序，架构更加开放灵活，更换修改任何功能插件不会影响已经稳定运行的核心程序和功能插件，解决软件定制开发和升级扩展的核心技术。
3、支持O/R MAPPING 对象/关系数据库映射技术
既将把对数据库表直接进行的操作，变成对类和方法的直接操作。采用本技术后使得系统实现与数据库无关，本系统可以支持所有的关系数据库，如SQL、 SYSBASE、ORICAL等。可以明显提高开发质量和效率，极大的减少程序的代码量。能明显提高项目结构的扩展性和柔韧性，更加容易修改和升级。
4、支持AOP面向方面开发技术
本软件除了支持传统的面向对象开发OOP技术外，更支持AOP面向方面开发技术，该技术可以使得软件模块的解耦更加彻底，除了面向对象功能模块的纵向解耦 外 ，AOP技术允许对一些诸如权限操作、缓存操作、事物操作等横向应用打包成一个方面解耦出来，这样在软件需要功能扩展而对于这些基本应用进行修改时可以不 影响已经存在的其他程序。
5、具备更加全面和专业的功能
（1）支持矢量地图，可以方便的进行地图缩放，可以和GIS无缝集成，便于将来进行城市范围内的定位监控和运钞车监控。
（2）支持LDAP协议，可以和行业客户采用LDAP协议的数据库交换人员身份认证信息，使得监控系统的用户认证系统可以方便纳入行业原有信息系统统一管理。
（3）支持SSO单点登陆技术，支持身份令牌。使得用户在任何一个系统登陆就可以在所有系统中登陆。
6、具备更加稳定、可靠和安全的性能
（1）稳定：由于系统架构的先进性，一个模块的修改不会影响已经正常运行的其它模块，整个软件更加稳定健壮。
（2）安全：支持SSL加密传输协议，对于C/S应用采用加密传输，系统更加安全。
（3）高质：由于采用各种太阳驹先进的软件工程技术，无论是软件架构、编程方式、数据库操作和编程语言，都力求精练高效，确保软件产品的高质量。
