一、概述
部队是一个特殊的场所，为了保护国家的财产安全及部队人员的人身安全。为军队建设一套高度智能化的监控系统是非常必要的：
1、首先，基于一个高标准的建筑设施的安全防范系统的设计本身就要有一个比较高的起点，因为只有这样才能很好的为实际需求服务，管理使用起来得心应手。
2、其次，所设计的监控系统在技术上要有一定的前瞻性和可扩展性，确保在一定时间内不会落后。
3、再次，在设计此监控系统时，要充分考虑到其数字化特性，要考虑到其现有的线路设计。
基于以上考虑及经工程师多次现场勘察，并充分考虑了用户的各种具体要求和现场的具体情况而精心设计了本系统。
采用了当今世界最为先进的全数字计算机智能监控系统，本系统具有可靠性高，可扩展性强，性价比高等优点；正如VCD影碟机取代了传统的录像机一样，全数字计算机智能监控系统具有传统的模拟监控系统无法比拟的优越性，能够堵塞安全漏洞，以及消除因工作人员的失职而引起的纠纷，为突发事件提供证据，很好地保护投资者的利益。
声明如下：本篇文字仅供参考,由此造成的一切可能的损失，本公司及作者不承担任何责任。
二、系统概述
军队数字化监控，完全区别于传统的模拟化监控，数字化监控较传统的模拟监控有如下优势：
21 系统的先进性和开放性
为保证军队监控系统既能在长期技术上不落后，并保证该系统互连的方便性，我们在该系统的设计时，要充分考虑到系统的先进性和开放系性，尽可能采取先进开放的技术和产品。
22、系统的有效性和实用性
针对军队监控系统要求特点，我们采用B/S与C/S相结合的体系网络拓扑，可确保整个系统的独立稳定，互不干扰。为确保投资的有效，我们在整个系统设计时，根据目前的应用及将来的发展，确定采用网络高速球机（网络摄像机）、网络视频服务器等先进的数字化网络产品及中心管理平台(或监控中心服务器)，以保障系统的完整功能和可靠运行。开放人脸识别功能，能够通过机房本地前端设备采集到人脸图像传递给网络视频服务器，由网络视频服务器进行抓拍高清晰图片，最终在本地服务器中进行人脸的截取和传送，由人脸识别服务器进行察看和浏览，进行监控和管理。
23、系统的可靠性和稳定性
军队监控系统作为整个应用系统的基础，其可靠性和稳定性直接关系到应用的好坏。某个系统的单独故障可能直接给应用带来灾难性的损失。B/S体系的网络拓扑的可靠性，主要是要防止因某一点出现故障时，而导致系统瘫痪。如某个设备或某条线路出现故障，不会对整个系统产生影响。人脸数据的传输完全通过加密后数据传输，安全性和可靠性大大保障。
24、系统的可扩展性及升级能力
为了军队监控系统的有效性和实用性，同时又保证该系统在一定时期内不落后，我们在进行设计时，并不是一味追求高配置、高速率，而是在保证先进性的同时，选择具有良好扩展性和升级能力的设备及构架，设计出具有良好扩展性的网络拓扑，以保证整个系统的可扩展性及升级能力。这具体表现在以下几个方面：
1选用了具有良好开放性的系统构架和拓扑结构，易于扩充、升级。
2用户端网络操作系统选用适合于多种媒体访问技术和多种高层协议的系统。
3在用户端系统采用结构化布线，并利用已有的互联网络进行远程数据传输，通过对视频服务器的升级、扩容、插板、以及堆叠等方式增加前端视频源的数量。
4网络拓扑采用了B/S与C/S相结合的体系，用户可随时增加或减少视频终端，而不会影响其他终端正常工作。
三、系统设计
军队监控系统中的每一个监控点可以采用深圳宝丽来公司生产的枪型网络摄像机、红外网络恒速球、室外型网络智能恒速球、室外型智能网络高速球作为前端的监控设备，数字化网络摄像机的优势在于高集成性与纯数字化，通过采集到前端军队监控的实际现场视频的模拟信号，通过编码模块直接进行编码后压缩为数字信号，通过军队监控系统中的有限网络传输到军队监控的监控中心中。军队监控的监控中心配置一台专用的管理转发服务器，将所有军队监控的前端监控音、视频进行预览、监看、存储、转发、以及调阅历史录像等。

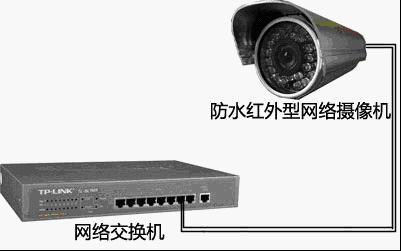

前端的设备配置安装图如下图所示：
如上图所示，在军队监控的室内场所可直接安装枪型网络摄像机，并且将枪型网络摄像机接入网络交换机，通过网络交换机接入到监控管理中心。
如果要求晚上或者在灯光较案的时候也能够看到清晰的时候，此时可选择安装防水红外型网络摄像机，接入交换机，最终接入到监控管理中心。
由上图所示，在军队监控大房间里需要安装红外网络恒速球进行监控，让整个房间没有任何死角，确保视频监控的完整性。

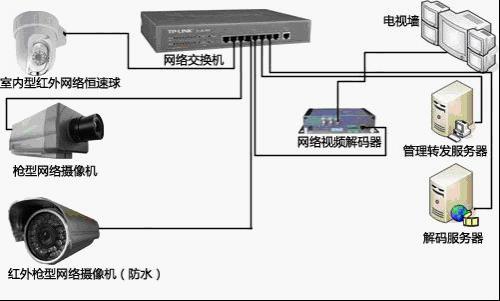

前端的视频采集后经过压缩通过网络传输到中心网络交换机中，监控中心需要对这些军队监控的视频进行统一的管理，如下图所示：
如上图所示，前端的数字视频通过网络交换机传输到监控中心，监控中心是由网络视频解码器、电视墙、管理转发服务器、解码服务器组成，前端的数字视频经过网络交换机同时传输给网络视频解码器，也传输到管理转发服务器，网络视频解码器将数字数据转换为模拟数据直接输出到电视墙上。
解码服务器可控制网络视频解码器的解码工作，可对解码器设置循环切换、轮巡显示等各种操作。同时，网络视频解码器还可以与前端的网络摄像机设备进行双向语音对讲。
管理转发服务器接收到数字信号后，可以直接将数据转发到internet网络中，监控终端通过internet就可以访问到军队监控系统中的实时视频。如下图所示：
如上图所示，监控终端通过internet网络直接访问管理转发服务器，而不是访问前端视频设备，这种方式对于前端视频设备的负担将大大降低，同一台前端视频设备通过这种方式最多可以支持同时300位监控终端的同时间看。监控终端的权限也可以通过管理转发服务器进行分配和管理，例如对于某些VIP监控终端可以允许于老师进行对讲，对于一些监控终端可以运行进行调阅历史录像文件等等。
四、系统组成及各部分配置要求
如前所述，根据军队监控的应用特点及管理模式，军队监控集中监控系统基本上分为远程军队集中监控、军队巡视调度和前端军队监控系统。
其中，远程军队集中监控和军队巡视调度功能基本一致，主要包括监控管理主机、显示设备、录像资料存储设备以及电子网络视频集中监控系统软件。前端军队监控系统包括摄像机及配件、语音设备、网络视频服务器、报警设备（可选）等。
视频、音频、告警信息，由网络视频服务器压缩编码后，通过网络上传到监控中心，完成实时监控，掌握军队监控场景情况。监控中心可实施对军队监控设备的管理、告警信息的查询、图像浏览和控制等功能。
考虑到军队监控系统建设的特点，军队监控集中监控系统具备良好的可扩展性。各功能部分采用模块化结构，非常易于扩容、组网方便、配置灵活，并具有良好的用户接口。
●在系统增加新的军队监控点时，只须将该军队监控网络视频服务器接入网络并在中心做简单配置即可；
●系统各项功能和运行状态不受扩建影响；
●系统具备多级组网能力以至组建全省乃至全国的军队监控网络。
视频制式：NTSC或PAL格式
视频压缩方式：H264图像压缩编码
视频解像度：标准352×288像素，可自定义调整，最大704×576像素
帧率：25帧/秒（PA●制式），30帧/秒（NTSC制式）,向下可调
音频压缩标准：ISO-MPEG Audio ●ayer-3
系统可用率 > 99%
视频流占用带宽平均： 250 kbps(分辨率352×288，25帧)
系统平均无故障工作时间：MTBF > 30000小时
硬件平均无故障工作时间：MTBF > 100000小时
服务器平均无故障工作时间：MTBF > 10000小时
系统平均维护时间：MTTR < 05小时
监控画面显示与实际事件发生时间差< 05秒
事件报警到系统自动记录相应画面时间差< 08秒
各报警探头报警到后台信息显示时间差< 05秒
61 功能集成，充分利用军队监控网络资源
常规的解决方案都是将上述的功能利用多个系统来实现，造价高且以后的扩充和升级不方便。本方案利用现代计算机网络技术的先进性，将多个功能集成起来，不仅充分利用了军队监控高速准确的优点，同时也容易将各种服务需求集成于Intranet，体现了先进性和经济性。
62 高度智能化、自动化的教学环境
充分利用现有软、硬件设备，极大地改善了教学条件，同时节约了老师与学生的许多时间，使得教学工作达到数字化。
63 高度的开放性
由于军队监控采用开放的网络技术，而本系统的各种应用服务均基于现有网络软硬件平台，系统的扩充仅需在前端增加宝丽来网络视频服务器硬件设备或在监控中心增加电脑设备而无须任何复杂的过程，做到真正高度的开放性。
64 经济性
利用军队监控网络，无须费时费力铺设复杂的传输线路，其系统造价在同等设备配置与功能要求情况下，比常规系统模式节省30%左右投资。
65 维护的简单化
常规的解决方案一般是利用多个系统、各种复杂设备集合解决，其维护也就需要不同的专业人员。本系统基于军队监控网络，利用计算机系统处理技术，由于系统强大的网络功能，更可实行远程操作维护，使得系统的维护简单化,更是降低了后续的维护费用。
66 优秀的图像品质
采用先进的H264编解码技术，图像清晰、自然。标准分辨率352×288像素，最高达704×576像素，并可自定义。图像无闪烁，连续性好，标准图像帧率25帧/秒（PAL 制式）、30帧/秒（NTSC制式）。特别适用于对考场进行细节观测的应用。
67 低带宽占用
采用独特的自适应P帧及B帧压缩技术，进一步加强了H264压缩算法的压缩比，配合IP组播功能，大大降低了浏览图像时占用的网络带宽。传输图像在25帧/秒、分辨率352×288像素时，平均占用带宽仅为250kbps，使用户在同样的网络条件下可传输的视频路数提高了数倍，无形中节约了用户的网络资源投入。
68 低延时性
H264加强标准编码技术，远程视频传送延时不到一秒，极大改善了远程实时监控效果。
69 无限制位点远程实时监控录像
采用独特流技术，突破了传统的数字监控方式的局限性（注：传统的数字监控方式采用硬盘录像机或工控机加视频压缩卡作为站端视频处理单元，虽然比模拟监控更胜一筹，但无法将多路压缩后的视频信号同时上传到监控中心。），可同时对无限制多个监控位点图像实施远程实时监控录像。
610 系统结构灵活
采用标准的组网方式，支持IP单播、组播功能，可以组成点对点的监控系统，又可以组成一个中心对各站点的系统；在网络上可以设置多个分控图像工作站，满足多个用户的需要，也可以用WEB方式组成多级监控系统。
611 可扩容性强
采用模块化设计，能够平滑实现端局扩容、中心扩容和分控台扩容。无论单级扩容或多级扩容都可以充分利用前期资源，降低扩容投入成本。
612 易操作性
军队监控系统管理软件的操作平台是Windows NT/2000中文版，控制界面为图形方式，界面、菜单全为中文，用户可以非常迅速地熟悉操作软件的使用。
613 自主开发
系统的核心硬件设备和管理软件均属自主开发，能够及时提供良好的售后服务，响应用户的特殊需求，针对用户的要求进行功能方面的量身定做。
