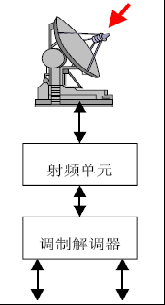

系统描述

VSAT通信系统由一个主站和若干个VSAT移动或固定终端站组成；

VSAT系统工作在14/11GHz的KU频段以及C频段；

VSAT综合了分组信息传输与交换、多址协议、频谱扩展等多种先进技术；

VSAT 系统主要用来进行2Mb/s以下低速率数据的双向通信；包括数据、语音、视频图像等多种信息。

系统特点：

系统设备简单，体积小，重量轻；

系统安装、维护和操作简便；

独立性强，一般用作专用网，用户享有对网络的控制权；

通信效率高，性能质量好，可靠性高，通信容量可以自适应；

可建立直接面对用户的直达电路，它可以与用户终端直接接口；

集成化程度高，智能化功能强，可无人操作；

VSAT有一个较强的网管系统；

互操作性好，可使采用不同标准的用户跨越不同地面网而在同一个VSAT网内进行通信。

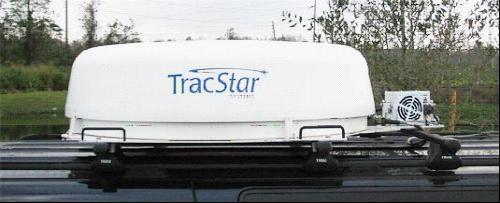

VAST卫星天线的选择—动中通卫星天线

产品特点

采用了先进的“相共振” 技术；

高度30公分，等效0.45米天线；

上行数据传输速率可达2Mbps；

单键操作方式可自动捕获卫星；

跟踪卫星时车速高达160Km/h。

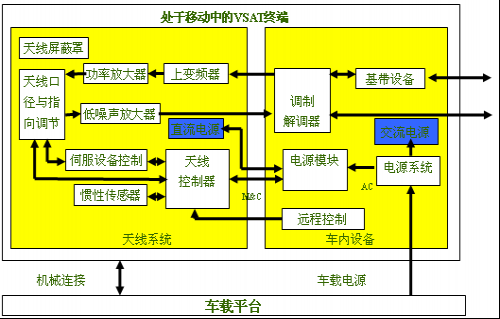

产品构成

产品指标

加速度 >200°/s2        速度 >100°/s2

跟踪精度 <0.2°         峰值精度 < 0.2°

发射 （14.0GHz）       35.5dBi

接收 （10.95GHz）      31.5dBi

极化                   线极化

方位角                 360°连续

仰角                   20-70°

极化                   ±95°

EIRP(含天线罩)          44.0dBw

G/T(含天线罩)           11.0dB/K

接口及物理指标

RF       50 欧姆 Tx / Rx TNC 接头

电源     AC220V，500W，5A（最大）

重量     164.5磅

尺寸     47×47×11.7

风速     100 米/小时

温度     (操作状态) -30℃-30℃

储存      -40℃-50℃

湿度      100%

雨量       40米/小时下2”/hr

冲击和震动       MIL-STD-810F

高度       15,000

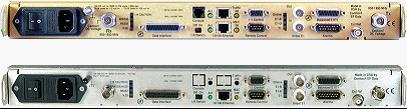

卫星调制解调器

产品特点

CDM-570和CDM-570L优化于卫星通信；

通过串口或前面板USB 端口可以方便升级；

具有帧结构模型的 嵌入远端监控EDMAC ；

可预存10组完整的配置信息及事件日志；

具有IP 模块和Vipersat 管理系统VMS 。

产品性能

频率范围 CDM-570： 50～90或100～180MHz, CDM-570L：950～1950 MHz,100 Hz 频率分辨率；

输入/输出阻抗 CDM-570：50 或75Ω，CDM-570L：发送和接收50Ω，N型连接器；

数据接口 EIA-422/-530、V.35、同步 EIA-  232、G.703 T1、G.703 E1 平衡或非平衡数据速率范围（1 bps 可编程，完全独立的发送接收速率）；

编码范围：
2.4 kbps～1.5 Mbps 、4.8 kbps～3.0 Mbps
8.7 kbps～4.4 Mbps 、10.8 kbps～5 Mbps
13.6 kbps～5 Mbps 、16.8 kbps～5 Mbps
4.8 kbps～5 Mbps
