INSANO门禁系统的结构与设计

门禁系统根据与计算机通讯的方式可分为独立型门禁系统和联网型门禁系统，独立型门型系统由独立型门禁机（读卡器和控制器）+开门按钮+电锁+电源+感应卡组成，其安全性较差，设置卡的权限不便捷，是我公司不提倡使用的一种模式。

型网型门禁系统根据通讯方式的不同可分为RS485联网型门禁系统和TCP/IP网络型门禁系统。其安全系数高，性价比好，功能强大，操作便捷，可以通过刷卡记录数据分析和管理实现考勤等增值功能。

TCP/IP联网型门禁系统

TCP/IP联网型门禁系统结构图

TCP/IP 通讯协议是当前计算机网络通用性标准协议，具备传输速度快，国际标准，兼容性好等优点。控制器的接入方式，和局域网的HUB和计算机网卡的接入方式一样。

TCP/IP 门禁控制器的优点：

采用国际标准的流行通讯协议，先进性和性能都比较好，是门禁行业的发展趋势。组网数量无限制，组网范围广，可以跨地区，甚至跨国界。通讯速度快，适合过万人，过百门的门禁系统。通讯质量稳定，不容易受到外界干扰。如果用户已经有局域网等网络可以不用重新铺设网络，利用现有网络组网。

INSANO门禁系统的方案设计

INSANO门禁系统总架构

INSANO门禁控制系统主要负责对人员出入控制，其主要结构由门禁管理软件、门禁控制器、读卡感应器、电控锁、出门按钮、门状态监控门磁组成。一个门禁控制器最多可以控制32个门，下图为非接触式IC卡门禁控制系统拓朴图。

本系统主要采用英赛诺网络门禁系列产品（ISN02_MS、ISN04_MS、ISN08_MS），产品通过10/100M以太网以TCP/IP协议实现与上位机数据通信，每台控制器最多可以同时控制32个门禁单元，每台控制器的发卡量可达1万张。且系统可脱机工作，脱机工作时每台控制器可存储多达1万条事件告警记录。

本门禁管理系统，具备相当的灵活性，可根据用户单位的不同的管理需要，事先设定某一个PC机工作站，作为全系统通信中心、管理中心（含证卡中心）、监控中心，对本门禁系统进行管理，也可以将各中心分别安装在不同的PC工作站上，分别由不同的PC机工作站对各模块分别进行管理，以满足不同用户的需求。

门禁控制平台，可为用户预留足够的功能扩展空间，当用户单位需要扩展考勤、巡更功能时，只需在PC机工作站上，加装相应的考勤或巡更管理软件，无需硬件投入，即可实现考勤或巡更功能。

INSANO门禁系统功能

单个INSANO门禁控制点，可实现以下功能：

1 限制人员出入功能

只有拥有系统授权卡的人员，方可以启动本系统实现正常的进出功能。对于非授权卡人员，本系统会报警，提示保安值班人员。根据客户的需求，可选取以下控制方式：

控制识别方式

u 常开：管理员在软件界面选中某个门点击“常开”，可以远程把门锁打开。远程“常开”操作可通过设置形成记录。当控制器被设置为“常开”后门锁会一直打开。

u 常闭：管理员在软件界面选中某个门点击“常闭”，可以远程把门锁关上。远程常闭操作可通过设置形成记录。当控制器被设置为“常闭”后原有的按钮、刷卡均不能开门。

u 刷卡开门：读卡器读到合法卡开门。

u 密码开门：如果使用带密码键盘的读卡器，系统可设置为密码开门，用户只需输入正确的门密码就可开门。

u 卡+密码：如果使用带密码键盘的读卡器，系统可设置为卡＋密码开门。即需要用户刷卡后输入正确的密码，卡和密码都正确后才予以开门。可以一卡一密码，即每个人都拥有自己的密码。

u 卡或密码：如果使用带密码键盘的读卡器，系统可设置为卡或密码开门，即用户只要刷合法卡，或输入正确的门密码，即可开门。

u 首卡常开：拥有首卡常开权限的人在开门时间段内刷卡后，使门保持常开状态，,过规定时间门自动取消常开。

u 首卡启动：在开门时间段内，拥有首卡启动权限的人刷卡后，其他人刷卡才能够进入。

u 多卡开门：特定的场合需求，即要求几个人同时到场，依次刷卡门才开。某个人单独到场门刷卡不开。

u 组合卡开门：可以设定“A部门1个＋B部门2个＋C部门1个＋处长1＋局长1个”在开门时间段内全部到场刷卡才能开门。

u 按钮开门：通过出门按钮开门

u 远程开门：管理员选中在某个门后点击软件界面上的“开门”，可以远程把门锁打开一次，开门时间就是按钮开门时间。远程开门操作可通过设置形成记录。

u 远程常闭：选中在某个门后点击软件界面上的“常闭”，可以远程把门锁关闭，且之后读卡和按钮都不能开门必须再到软件上设置“自动”才能恢复读卡和按钮开门的控制模式。

u 办公室模式：再此模式下可以联动房间内灯、空调、饮水机等。

2 强大而便捷的日程表管理功能

灵活的日程表管理，通过图形界面可以快速定义允许开门的日期和时间段及灵活的设置工作日、休息日、节假日，每天最多可设置8个时间段。

3 记录存档及查询功能

可以实时地对授权的进出人员进行系统登记和存档，系统随时可以查询任何时间任何员工的刷卡记录。

4 实时上传、下载功能

当控制器与PC通讯时事件记录和告警记录实时主动上传到控制中心，控制中心的控制信息能下传到门禁控制器。

5 联动功能

     当发生火灾时，火灾自动报警系统提供强切信号给本门禁系统，本门禁系统，开启相关门禁控制点的门，以便人员疏散。并保持锁为长开状态，直到MAX门禁控制平台被复位或通过上位机管理软件解除消防状态。门禁系统也能够充分与监狱现有的各种监控系统相结合。门禁控制模块可以联动声光警号、照明系统、各种探测器、报警主机或模块、硬盘录像机等设备，形成一个严密的一体化安防体系。

6 防盗报警连动功能

本门禁系统可在硬件上实现报警联动,当非法开门或门未关等非正常状态时,会发出报警信号给安防系统，由安防系统作报警连动处理。

功能特点

特点

u 工业级设计，高可靠性

u 用SMD技术生产，品质稳定可靠

u 控制器采用32位工业级ARM7或ARM9处理器，比一般门禁系统处理的速度更快，质量更具可靠性

u 控制器采用正版RTEMS实时操作系统，系统运行更加稳定畅通

u 快速的响应速度，在已存储10万张卡的基础上判断有无开门权限及做出开门响应时间小于02S

u 支持安全脱机工作，不需连接电脑也能正常工作

u 支持多门互锁

u 控制器电源输入具有过流、过压、反压保护，600W防雷、防止意外接线错误损坏控制器，同时读卡器的LED灯和蜂鸣器声音在刷不同权限卡时有不同的反应。

u 控制器具有防撬、防拆监测，保证控制器的安全

u 强大的数据处理能力、海量的存储空间，最大存储量可达32M

u 开放式设计，兼容性强，可以和市场上各种品牌的读卡器和门锁配套使用

出入授权

u 可灵活设置无限个节假日、无限个工作日、且对每个工作日可设置8个时间段。

u 可灵活设置不同用户的开门权限。

u 能够按照部门或级别进行授权

u 能够按照楼层来授权

u 能够按照门来授权

u 能够对员工进行单独授权

事件记录

u 正常刷卡事件

u 异常刷卡事件

u 非注册卡事件

u 多种报警事件：门开超时、非法闯入、胁迫进入、违反反潜回规则、出门按钮被剪、出门按钮短路、机箱被撬、机箱被拆

     输入输出

u 兼容多种前端输入设备：支持各种Wiegand读卡器，Wiegand接口提供声、光响应输出

u 输入和输出

2路读卡器输入、1路门磁输入、1路出门按钮输入、1路电锁输出、2个辅助输入、1路辅助输出

u 过压、过流保护：所有输入、输出端子均带有过压、过流保护，所有继电器输出端子均带有瞬间过压、过流保护

系统推荐配置

控制器推荐配置

INSANO网络型门禁是一种真正基于TCP/IP网络的IC/ID卡门禁器，它采用32位处理器为ARM7/ARM9为主控芯片，内部运行RTOS实时操作系统和FAMS存储管理系统，集处理、存贮、通讯功能于一块主控板上，工业级的设计，高可靠性，

快速的响应速度，在已存储10万张卡的基础上判断有无开门权限及做出响应速度小于02S。

人性化的软件操作界面，简单实用，功能强大，无需专业知识即刻轻松掌握，安装快捷，培训更加轻松．

独立自主的知识产权和开放式的数据通讯协议，使您的系统集成更加便捷

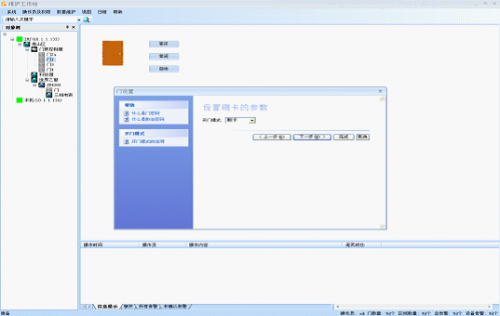

ISNSYS管理软件介绍

ISNSYS门禁管理软件采用模块化设计，通过采用通讯层、逻辑处理层和界面层分开的系统结构，可根据应用规模和行业不同分别提供有针对性的门禁管理软件。

对于小规模系统，可以将ISNSYS门禁管理软件安装在一台电脑上或多台电脑，系统根据小规模用户的特点提供操作简单、便捷、集中、功能强大的操作界面，对于大规模系统，ISNSYS门禁管理软件可以支持多台服务器的分布式处理，通过多服务器处理可以轻松实现10万个门以上的大规模的应用；同时系统可以提供功能各不相同的多种工作站，比如：

维护工作站：用于设备维护人员

应用工作站：用于门禁使用单位

综合工作站：综合维护工作站和使用工作站的功能

WEB工作站：用于通过WEB进行数据访问和发布

行业应用工作站：比如银行金库管理工作站；

由于ISNSYS门禁管理软件采用模块化分层设计，因此ISNSYS门禁管理软件具有充分的柔性，可以根据用户的需要迅速的进行定制。

ISNSYS管理软件的特点

人性化的操作界面

ISNSYS门禁管理软件提供的各种工作站专门针对不同规模、不同行业的用户进行优化，有针对性的提供专业、简洁、易用的软件界面。系统界面采用Windows XP风格，提供大量的向导和随处可见的在线帮助，真正做到不需要看操作手册就可以使用。

发卡授权快速便捷

ISNSYS门禁管理软件提供人员（也叫持卡人）导入功能，可以快速通过EXCEL快速导入人员信息。同时系统提供对人员和区域无限级分组的功能，同一个人可以属于多个人员组，同一个区域也可以属于多个区域组，这样给门禁授权带来巨大的便利，特别对于大系统而言更是如此；举个例子：某个公司有研发部、市场部，我们可以把研发部所有的办公室放到一个研发部办公室组，把市场部所有的办公室放到一个市场部办公室组，然后把两个部门的经理办公室放到经理办公室组，把研发部所有的人放到研发部人员组，把市场部所有的人放到市场部人员组，把两个部的经理放到经理组，对于这两个部门我们可以通过组授权的方式，指定研发部的人只可以进研发部的办公室，市场部的人只可以进市场部的办公室，经理可以进所有的办公室，而不需要一个人一个人，一个地方一个地方的授权，并且当一个研发部人员调到市场部只需要将这个人员拖动到市场部，其开门权限就自动从研发部变成市场部人员的开门权限。

1) 卡片发行后，可以在一卡通实施的范围内进行各类授权操作，如身份认证、门禁、巡更，并拓展到考勤、电梯控制、图书资料借阅等。

2) 可以对卡片进行发行、挂失、解除挂失、换卡和离职处理。

3) 密码修改，持卡人不慎忘记密码，可凭个人证件在发卡中心更改密码。

4) 授权是一卡通系统的一个发卡中心的具体体现，在发卡中心可直接对一卡通系统中各个子系统的任何设备分别授权。

灵活的操作权限管理功能

ISNSYS门禁管理软件提供类似Windows安全权限管理的操作权限管理，系统可以定义什么样的操作员具有什么样的操作权限，还可以把这些规则应用到某个范围，比如说，我有一个门禁系统，在北京有一部分，在深圳有一部分，我们可以实现在北京的操作员A只能控制北京的门，也只能给北京的门发卡授权，在深圳的操作员B只能控制深圳的门，也只能给深圳的门发卡授权，当然我们也可以指定一个操作员C可以同时控制北京和深圳的门，也可以同时给北京深圳的门发卡授权；

完善的日志管理功能

ISNSYS门禁管理软件提供完善的日志管理功能，操作员的任何操作都被记录到数据库中，并且不可以进行修改，系统同时提供对日志信息的查询统计功能。

强大而便捷的日程表管理功能

ISNSYS门禁管理软件提供所见及所得的日程表定义功能，通过图形界面可以快速定义允许或拒绝开门的日期和时段。

强大报警管理功能

ISNSYS门禁管理软件具有多种报警，用户可以根据需要选择哪些报警需要显示，也可以根据需要自定义报警。报警可以根据种类分为一般告警、重要告警和紧急告警等3个级别，不同报警显示不同的颜色。系统可以对报警进行确认、查询和统计。

强大统计分析功能

ISNSYS门禁管理软件提供对刷卡事件、开门信息等设备信息以及报警的统计和分析功能，可以提供多种格式的报表，也可以将统计数据导出到EXCEL数据表中。

强大实时监控功能

门禁控制器发生的各种刷卡事件、开门信息和报警实时上传到ISNSYS门禁管理软件平台，并通过不同界面进行实时显示。

灵活的报表输出功能

各工作站均能自定义输出所进行的操作事件报表，日报，周报，月报甚至年报等。

强大的模板功能，可以快速添加和配置人员、设备等对象。

人员资料的导入导出功能，可以快速从EXCEL表导入导出人员信息。

可以通过OPC Server方便的集成到楼宇自控系统。

系统配置要求

1、服务器最低配置要求（可与网络服务器共用）

² CPU： PIII或以上

² 内存： ≥512Mb

² 硬盘： ≥40Gb

² 网卡： 10/100M/TCP/IP

² 操作系统： Windows2000 Server版、Windows XP

² 数据库： Microsoft SQL-Server 2000

2、管理/监控工作站最低配置要求

² CPU：              PIII或以上

² 内存：     ≥512Mb

² 硬盘： ≥20Gb

² 网卡： 10M/100M、TCP/IP
