某数字城管指挥中心TNet物联网一云三端系统解决方案
项目概况:

2月14日，国家工业和信息化部发布了《物联网“十二五”发展规划》，其中显示的重点领域包括智能交通、智能安防、智能物流等九大领域。目前，我国物联网行业发展非常迅速，来自工信部的数据显示，我国2010年物联网市场规模接近2000亿元，预计2015年将跃升至5000多亿元的规模，年均增长率达11%左右。相信在未来，物联网产品将会得到更加广泛的应用，拥有更为广阔的市场前景。

近年来，“云计算”的概念也走进了更多的行业和领域，作为基于互联网的商务服务，云计算甚至可以让你体验每秒超过10万亿次的运算能力，如此强大的运算能力几乎无所不能。用户通过电脑、笔记本、手机等方式接入数据中心，按各自的需求进行存储和运算。物联网和“云计算”的结合，将为更多行业带来新的变化与机遇。

数字城管指挥中心肩负着非常复杂而琐碎的工作，包括城市供水、供气、排水、市政、市容环卫、环境保护、公共交通、园林绿化、城市规划、房地产开发管理、物业管理、建筑市场和建筑质量等涉及城市管理方面各个层面。

作为一个综合性的指挥中心，对监控管理的信息集中度要求非常高，资讯量大，同时细节准确要求高，更要有全天候不间断式的工作模式。结合其实际需求，清投视讯为其提供了TNet物联网一云三端大屏幕拼接系统，为数字城管中心提供了网络资源及相关资讯的实时演示、全天候的监控、管理、指挥调度，以及展览、交流、会议等工作的便捷，更加直观、高效地体现了现代化的管理技术及应用。

（数字城管中心效果图）

系统构成

整套TNet物联网拼接系统集多屏拼接技术、图形信号处理技术、信号切换技术、网络通信技术等为一体，是一款具有高亮度、高清晰度、高智能化的图形信息显示系统，由拼接显示单元、拼接控制器、信号源及拼接控制软件等几个部分构成。

系统构成如下：拼接显示墙为4×6的46吋液晶拼接；拼接控制器为分布式TNet物联网拼接控制系统+VGA矩阵；为了实现大屏图像在无线终端上实时回显监控的功能，系统中加入“一云三端”服务器，构成TNet物联网一云三端系统。具体设备选型如下：

Ÿ 液晶拼接单元 DTL3187 数量24套；

Ÿ TNet传感C盒TNE-CV0720 数量10套；

Ÿ 视频输入传感C盒TNE-CA0720 数量1套；

Ÿ 全千兆交换机48口（华三） 数量1套；

Ÿ VGA+音频矩阵 TNM-N03232，32进32出，数量1台；

Ÿ 一云三端服务器 SIS-UTH0501 数量1台；

Ÿ 微型监控中心 MV03 数量2台。

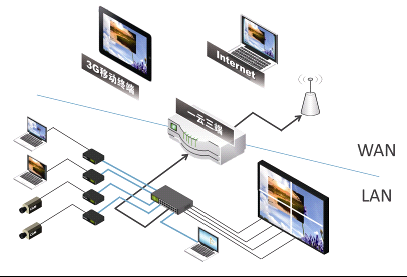

               TNet物联网一云三端系统示意图

系统原理：

TNet物联网拼接控制系统采用全新一代基于以太网的分布式架构，突破了以往的拼接控制器在稳定性、扩展性、信号类型以及传输距离等方面的限制，拥有稳定性高、无限扩展、信号质量好、传输距离远等优势。其分布式的结构提高了系统的整体稳定性，单个节点的损坏不会影响整个系统的功能，并从结构上提供了无限扩展的可能性——只需增加相应数量的节点 连接至交换机；而基于网络的特点使整个系统的布局更灵活，与其他系统的衔接也更方便，并可在此基础之上开发出许多其他方面的应用。

控制节点设备主要特性有：

Ÿ 基于FPGA的纯硬件结构

Ÿ 全千兆数据交换

Ÿ CAT6屏蔽网线传输

Ÿ 输入分辨率自适应

Ÿ 单屏32路输入信号显示

Ÿ 纯铝盒整体散热，无风扇设计

此外，考虑到项目实际的显示需求和成本预算，为了有效降低系统成本，在信号采集前段另配置了VGA矩阵，可以对输入信号方便地进行切换选择，节省了采集控制器的个数。

在此方案中，输入源的画面信息经矩阵切换选取后，由各个输入节点采集，经过处理后通过网线传输至交换机，再由交换机经网线传输至集成在每个拼接单元内部的输出节点，最后被输出上屏；而整屏画面可以被连入拼接显示内网的一云三端服务器进行抓取，通过平板电脑、3G手机等终端设备登录服务器，就可以实现大屏幕显示画面的远程监控。

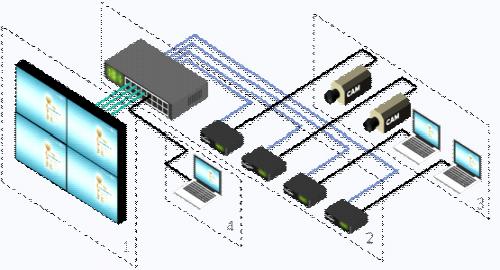

上图为物联网拼接系统的典型拓扑结构图，各部分分别为：

1 拼接显示墙：物联网46”液晶拼接；

2 拼接控制器：物联网拼接控制系统；

3 信号输入：VGA，复合视频；

4 控制软件：物联网拼接控制软件。

系统优越性

TNet物联网液晶拼接系统

清投液晶拼接系统，具有高亮度、高色彩饱和度、轻薄、使用周期长等优点。TNet物联网液晶拼接系统，LCD拼接单元内置TNet解码节点，采用DVI数字信号输出方式，运算速度快，图像效果好，LCD外部只需连接一根网线，实现了端到端的以太网数据传输，广泛应用于安防监控、视频会议、信息发布等行业。

l清投液晶拼接系统

液晶单元性能参数

对角线尺寸：46”；

外形尺寸：10257×5798 mm；

点距：07455(H) ×07455(V)mm；

对比度：3000:1；

分辨率：1366×768；

类型：S-PVA；

可视角度（水平/垂直）：178/178；

亮度：700cd/m²；

响应时间：≦8ms；

显示色彩：167M

面板特性

Ÿ 3D动态优化消除噪波

Ÿ 色彩优化展现自然色调

Ÿ 细节表现增强消除锯齿边缘

Ÿ 8ms极速响应时间

Ÿ 超高对比度

拼接显示特性

Ÿ 67mm物理拼缝

Ÿ 支持1920×1080全高清显示

Ÿ 超薄机身设计，安装简便，无消耗品，免维护

Ÿ 178°双方向超宽广视角

Ÿ 散热耐用设计，可7×24小时连续开机

l 清投TNet物联网拼接系统

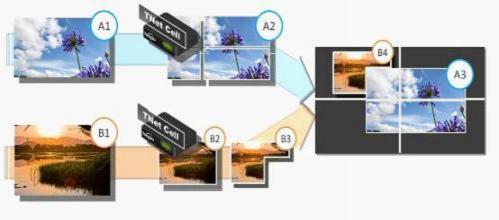

核心技术：“智能精传”技术

TNet采用了最新的独创技术SDPT(Smart Division Transmission)。通过TNet Cell采集的视频信号，依据在大屏幕上的预设位置，大小，在  中预先进行了智能分割，并通过网络精确传送至大屏幕单元，最终显示在大屏幕上，这就是量入为出的SDPT。TNet构架所具有的高采集率、高刷新率、高同步性、可扩展性均基于SDPT技术。

可扩展性

TNet设备采用分布式架构，突出特点就是其输入节点可以实现无限制扩展，当需要增加控制节点时，只需要增加C盒数量即可，简单快捷，实际高利用率。

高同步性

TNet实现了跨单元的信号同步性与单元内的信号同步性一致，画面再无延迟现象。

鲜艳视频

相对于传统控制器，TNet物联网系统采用无损编码，端到端无衰减数字传输，减少了信号的干扰现象，画面质量更加高清稳定，色彩鲜艳逼真。

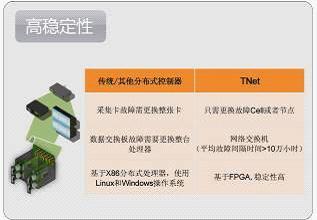

Ÿ高稳定性

即插即配

TNet自足网络每个设备都有独立的网络地址，设备插上交换机后即可被识别，05秒内即可被网内其他设备识别，并可实现分辨率自适应。

高灵活性

TNet系统分布式架构使其在连接方式和距离上具有高度的灵活性。

易于管理

系统操作简单，将控制电脑连接到TNet网络上，就可启动控制软件，然后经自动检测和确认，每一个TNet设备将会显示在操作界面上。

总成本低

与传统架构相比，TNet“仅需一根网线”，大幅降低了线材成本，C盒的可扩展性能也大幅降低了设备成本，其稳定的特性则降低了后期维护成本。

解决方案

TNe物联网拼接系统作为一种分布式视频墙系统，可以从功能上完全取代传统集中式拼接控制系统。它可以高质量地完成图像信号的处理、传输和显示——将一个完整的图像信号划分成多个信号并分配给多个显示单元，同时组成一个大的显示屏幕来显示动态画面，并且能够实现图像视窗在全屏范围内的任意缩放、漫游和叠加。在实际应用中主要功能如下：

Ÿ 多路信号的同时跨屏显示和平铺显示；

Ÿ 图像的实时拖动、缩放和叠加；

Ÿ 对图像的亮度、对比度、饱和度、位置等参数进行设置；

Ÿ 保存当前设置的场景，以及调用已保存的场景方案；

Ÿ 支持输入多路DVI、VGA和视频信号，系统最多可支持65535个设备接入；

基于TNet物联网构架分布式控制器的良好扩展性及稳定的性能，公司已创新性的研发出“物联网一云三端”“超高清视频显示系统”“超高分底图显示系统”“TNet整屏录播系统”等其他方面的应用，

一云三端

一云三端TNet是物联网拼接显示系统的一个非常有特色的扩展应用。其实现是通过将一云三端服务器连入已有的物联网拼接系统中，大屏幕所显示的整屏画面就可以由连入拼接显示内网的一云三端服务器进行抓取，并通过内置的无线路由模块与外网相连接；利用平板电脑、3G手机等终端设备连接无线路由并通过浏览器登录服务器，就可以实现对大屏幕显示画面的远程监控。

本项目中，数字城管指挥中心系统显示监控画面，并发布管理调度信息。大屏画面清晰流畅，实时显示所有信号数据；但通常情况下查看信息受限于空间位置，只有进入指挥中心室内才能看到整屏画面。而接入一云三端系统之后，需要查看大屏图像时无需前往指挥中心，只要用平板电脑或3G手机连上无线路由，登录一云三端服务器即可看到大屏幕系统实时画面；不受房间的阻隔和线缆的限制，甚至可以在行走时随时查看，为各办公室工作人员即时查看调度信息提供了方便，真正实现了互联网时代的远程信息实时传输。
