1 概述

1.1 项目背景

　　随着我军军事科技现代化深入基层，部队各技术兵种之间的协调、演练已经开始通过高科技的手段进行指挥控制，以适应现代战争的需要。本设计为作战指挥及会议系统方案，针对可容纳80人左右的作战会议厅，主要进行了包括主控室大屏幕显示系统，用于作战演示、会议、指挥、远程会议的设计。

　　本项目的实施旨在通过采用可靠性高、技术成熟、先进实用且具有最优性价比的产品实现作战演示厅的安全、稳定、长周期运转。

　　因此该系统要求在确保装置的安全、稳定、长周期运行的前提下，提供可靠的、先进的产品。

　　要实现这个目标，精良的设备、清晰的需求思路、完整的设计方案、缜密的实施计划缺一不可。

1.2 项目建设的目的和意义

本项目由综合布线、作战指挥及视频会议系统、计算机信息网络组成，其中包括音响、监控安防、空调、卫星电视及通讯子系统。

上述各子系统能独立完成各自的系统功能，同时又相互进行功能上的联动，使各个子系统联合形成一个完整的有机整体，实现作战、指挥、演示、远程会议等多功能的要求。

1.3 项目设计依据

根据对用户的需求分析，我公司在设计过程中将严格遵循国家关于系统建设的七项原则：实用性、先进性、可靠性、稳定性、安全性、经济性、和开放性。

1. 实用性

本方案以满足用户需求为目标，结合现代战争的特点，最大限度地满足用户提出的功能需求，确保实用性。

2. 先进性：

根据具体设计要求，和实际经济能力，以及军队的特点，力求选择的通讯设备、外围控制设备、信息平台等具有当今先进水平。

3. 安全性：

为保护内部网络不受攻击，采用加密验证、IP加密机等安全措施来确保系统的安全，同时注意系统的可靠性和容错性。

4. 经济性

在实现先进性、可靠性的前提下，和一定资金规模下，达到功能完善和经济的优化设计，同时与用户原有设备充分兼容，在充分满足用户需求的前提下，尽可能地选用性能比较高的设备，降低投资，并保证用户在结构、功能和性能上进一步扩充。

5. 开放性

在总体规划系统方案时，充分考虑到系统中所选用的技术和设备的协同运行能力，保护现有资源和系统投资的长期效应，满足系统功能不断扩展的需要，和将来的信息发展规划的要求，开放性地融入现代信息网络。

标准化和结构化

本方案的设计均采用相关的标准以及国家信息产业部有关标准，此外根据本系统总体结构要求，各系统也均采用了结构化和标准化设计。

《30-1GHz声音和电视信号的电缆分配系统》GB6510-2006

《民用闭路监控电视系统工程技术规范》GB501998-2004

《工业企业共用天线电视系统设计规范》GBJ120-2000

《建筑电气安装工程质量检验评定标准》GBJ-303-2003

《民用建筑设计防火规范》GB50045-2005

《工业企业通信接地设计规范》GBJ115-2003

《厅堂扩声系统声学特性指标》GYJ25-2006

《声系统设备互连的优选配接值》（GB1419702-2003）

《厅堂混响时间测量规范》（GBJ76-2004）

《厅堂扩声特性测量法》GB/T4959-2005

《客观评价厅堂语言可懂度的RASTI法》GB/T14476-2003

2. 综合布线系统

综合布线系统把建筑内的通信、计算机和各种设备及设施纳入综合布线系统，相互连接形成完整配套的整体，以实现高度智能化的要求。由于综合布线系统能适应各种设施当前需要和今后发展，具有兼容性、可靠性、使用灵活性和管理科学性等特点，所以它是智能化建设能够保证优质高效服务的基础设施之一。

根据设计要求，充分考虑了未来网络扩展对布线系统的要求，所有的办公室和会议室的综合布线均需满足1000M以太网的要求，并在布线系统中实现数据与语音网络的有机融合。综合布线系统选用美国AVAYA的全线六类布线产品。

2.1 综合布线国家行业标准

GB/T 50311-2002 建筑与建筑群综合布线系统工程设计规范

GB/T 50312-2004建筑与建筑群综合布线系统工程施工与验收规范

YD/T926 1-2-2005 大楼通信综合布线系统行业标准

中国建筑电气设计规范

2.2 综合布线设计

2.2.1布线子系统设计

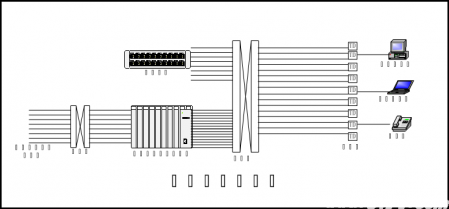

整个综合布线系统主干六类双绞线与大对数电缆相结合的方式。整个综合布线的系统图如下所示：

1、工作区子系统说明：

信息模块RJ-45模块采用美国AVAYA六类类信息模块MPS100E-262，双孔面板采用M102SMB-B-262。

信息点的信息插座与面板一起，以暗式安装在会议桌上的指定位置。面板为双孔面板，每两个信息模块共用一个墙座和双孔信息面板。为便于设备使用，信息插座附近应设置单相三孔电源插座（UPS 电源）。

工作区子系统的接线标准采用EIA/TIA T568B。

每个工作区面板均根据所在房间号进行编号，在面板上做出标识。

2、水平子系统说明

水平子系统的布线方式采用静电地板下走线方式敷设。

水平子系统线缆采用美国AVAYA公司的六类UTP10061004CSL。

水平子系统线缆两端均穿号码管，号码管的编号对应为房间面板编号。

    3、管理子系统说明

管理子系统集中管理各房间信息系统，可以灵活方便地进行电话、计算机的相互切换。

管理子系统均安装一个美国AVAYA公司生产的100对110型配线架110DW2-100FT， 用于连接公共电话系统。用程控交换机进行管理。

管理子系统的色场标记表：

设备间子系统说明

设备间安放主配线架MDF、核心网络设备等。

2.3 综合布线测试计划

在布线工程项目结束后，有一个很重要的环节往往容易被忽视，那就是“测试”。综合布线系统的测试不是仅对一段电缆的测试，而是对整个链路的测试，包括电缆、跳线架和信息插座等。为了解决在安装过程中可能产生的问题， TIA（美国电信工业标准化组织）制订了两种标准测试配置：Basic Link和Channel。

对于安装人员来说，每安装一条Link链路(即两个压接点之间的链路)，都必须用Basic Link (基本链路)的规范对该链路的性能加以测试，否则等到整个信道安装好后，再进行检修就比较困难了；而另一个Channel配置，则是对系统的验收测试配置。必须要有“随装随测”的概念，当一条链路施工完毕后，必须立刻用测试仪进行测试，不要等链路全部完工后再进行测试。

2.3.1 测试规范

TIA的TSB－67规范确定非屏蔽双绞线电缆的测试指标为：

对照接线图

该步骤检查电缆的接线方式是否符合规范。错误的接线方式有开路(或称断路)、短路、反向、交错、分岔线对及其他错误。

连线长度

局域网拓扑对连线的长度有一定的规定，因为如果长度超过了规定的指标，信号的衰减就会很大。连线长度的测量是依照TDR(时间域反射测量学)原理来进行的，但测试仪所设定的NVP(额定传播速率)值会影响所测长度的精确度，因此在测量连线长度之前，应该用不短于15米的电缆样本做一次NVP校验。

衰减量

信号在电缆上传输时，其强度会随传播距离的增加而逐渐变小。衰减量与长度及频率有着直接关系。

近端串扰(NEXT)

当信号在一个线对上传输时，会同时将一小部分信号感应到其他线对上，这种信号感应就是串扰。串扰分为NEXT(近端串扰)与FEXT(远端串扰)，但TSB－67只要求进行NEXT的测量。 NEXT串扰信号并不仅仅在近端点才会产生，但是在近端点所测量的串扰信号会随着信号的衰减而变小，从而在远端处对其它线对的串扰也会相对变小。实验证明在40米内所测量到的NEXT值是比较准确的，而超过40米处链路中产生的串扰信号可能就无法测量到，因此，TSB－67规范要求在链路两端都要进行对NEXT值的测量。

2.4 布线环境要求

管理间、设备间、工作区土建工程全部竣工，门的高度和宽度不应妨碍设备和器材的搬运，门锁和钥匙齐全。

弱电井中的桥架和每个房间顶棚内的桥架已按设计要求安装完毕。房屋内预留暗管和孔洞已按设计要求安装完毕。

管理间和设备间提供可靠的施工电源和接地装置。

设备间应不小于AVAYA产品要求的最小面积20平方米。管理间和设备间的墙壁和顶棚应涂阻燃漆。

设备间的温度应保持在10-27度之间，湿度在60%-80%。

设备间应有良好的防尘措施。

设备间的噪声应小于70DB。

设备间的照明最低照度为150LX，还应设置事故照明，照度不低于5LX。

3. 视频会议系统

设计思想

为了便于适用和进行扩展，整个视频会议系统建设完全是基于IP的基础之上，视频会议系统将完全符合ITU-T规定的H.323 V2标准，其标准在灵活性、扩展性资源状况，以及具体应用方面都大大的优于H.320标准。整个视频会议系统是建立在电信公司网络基础之上，将给视频会议系统提供128Kbps~768Kbps带宽的星型结构，因此为视频会议提供了有效的带宽资源。将满足如下的功能和要求：

系统支持ITU-T制定的H.323 v2标准也必须同时兼容H.320标准。能够稳定的运行在IP网络的基础之上同时支持IP组播技术实现视频广播，视频会议终端的编码输出速率可以调控并且能够保证在网络拥塞的情况下不会对实时的会议产生明显影响同时支持远端摄像头的控制。

既可以通过MCU召开多点会议又可以通过交互多点广播Interactive Multicast召开会议

符合ITU规定的T.120标准能够进行文件传输交互式电子白板应用程序共享等数据协作

整个会议系统都可以由中心的MCU集中进行监视和控制还可以进行多个MCU级联召开级联会议。

在整个会议电视网展建成以后,由于会议网点较多,必须提供集中控制的网管平台,能够进行集中管理维护和监控会议状态。系统提供友好的图形用户界面简单明了易于操作，若用户需要可以提供软件开发包以便用户根据自己的需要定制系统。整个系统为目前市场的主流产品同时具有良好性能扩展性以便能为后期的工程进行扩展同时又具有良好的性价比充分的保护用户的投资。

3.2 视频会议系统结构

3.2.1 系统构成及说明

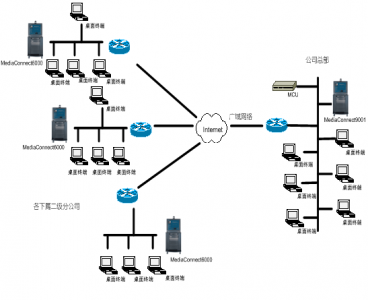

视频会议系统结构图如下：

　　该显示系统采用了三维100英寸1×3背投硬幕加三台SANYO公司的XC3600高亮度LCD投影机来组成投影拼接系统。通过广州快捷公司生产的GP-1000图像拼接处理器，把输入到大屏幕的信号，通过分段分割在3个大屏幕上拼接成一个完整的画面，GP-1000图像拼接处理器采用两项先进的大屏幕显示技术（视频窗口）和（虚屏技术），可以在大屏幕显示墙上以任意位置，任意大小开窗口显示多路视频图像和整幅完整的计算机网络拼接图像，由于采用了虚屏技术，所有的视频窗口，图形窗口，文本窗口可以在整个显示墙上任意拖动，任意缩放。

将某一路图像信号送入专用的图像处理器，通过内部的模拟数字切换后，利用专用软件分区域切割，再经数字/模拟转换后，输出多路（分区域）图像信号送入各区域投影机显示大幅拼接图形。

作用是将单个投影机不能投射的大幅画面通过多台投影机拼接完成大幅画面显示。

GP-1000图像拼接处理器消除了为支持RGB和计算机应用程序所需的接线器和多处理器，简化了操作并降低了成本。只需将信号源插到位于后部的端口，就可迅速完成安装。支持一个 1600x1200 分辨率的 85HZ逐行扫描，实现清晰的图像显示。 此外，与 RGB 和视频窗口一起，可以浏览实际上无限多个本地应用程序窗口和局域网应用程序。

这个精巧的、完全集成的系统用起来既稳定又直观。 机架安装式GP-1000系列产品使用熟悉的 Windows Server 2003 界面。全中文控制界面，通过简便易用的界面，用户能够在屏幕上创建和调整 RGB 和视频窗口，将当前的系统设置保存为一个文件，并可随时调用它。

　　投影拼接显示系统可以同时投影几个相同或不同的动态（视频）和静态（计算机数据）画面，保证信息显示的多样化。在国内也有很多多媒体应用中采用，用户反应比较好。

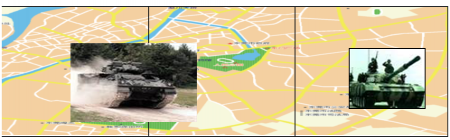

　　1×3投影拼接系统显示模式如下：

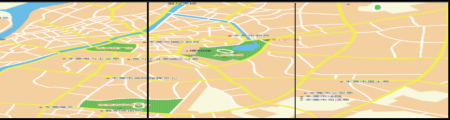

三个屏幕拼成一个完整画面


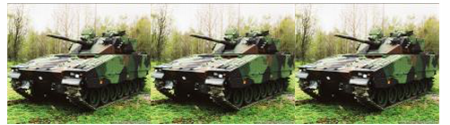

显示三个相同的画面

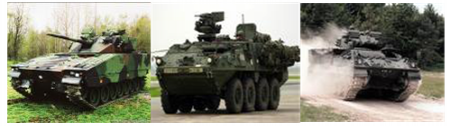

显示三个不同的画面

    窗口任意放大、缩小、漫游

视频计算机信号同时显示。

3.2.2 会议时的数据功能

4. 会议室系统

4.1 会议室设计

大会议室音频系统以会议为主，建成一个多功能厅，可作为指挥现场等。

4.1.1音频系统

音箱器材选用美国PEAVEY或C-MARK，PEAVEY曾用于中国、新西兰、俄罗斯以及德国的国会大厦；澳大利亚悉尼歌剧院，田纳西州的奥普兰会议中心；上海APEC会议主会场、海洋水族馆等；C-MARK在中央电视台、澳门回归、中国航天测控中心等都使用这种产品。

设计要求：

按《民用建筑电器设计规范》（JGJ/T-92）电声系统设计规范要求设计，本工程是会议与演出相结合的多功能厅，因此空场与满场的电声评价都要按会堂要求控制，对电声系统的评价以清晰度为准。

设备选型：

大会议室选用成套PEAVEY（百威），

调音台UNITY-2002-16RQ   1台

自动均衡器CEQ280A   1台

激励器BOKE      1台

反馈抑制MENTOR    1台

效果器YAMAHA REV100   1台

噪声门XG5    1台

主音箱SP-1G     2个

辅助音箱SP-6G   2个

功放CS-1000X；CS800X；CS-400X  各1台

CD机   1台

DVD    1台

Bardl  BD-8615底座   6只

Bardl  BD-930话筒    6只

18U 机柜   1个

控制台   1个

无线接收机  1台

无线麦克风  2只

4.1.2 视频系统

大会议室按视频电话会议设计，建立完整的视频电话会议系统。

设计方案：

（1）投影机3台，采用无缝拼接技术，作为主要视频设备，使用进口波珠电动幕，增加色彩还原度；视频展示台，投影零时文件和实物。

（2）主席台每一个座位桌面都配置摄像机、麦克风、喇叭、计算机接口、电话接口，所有数据都接入视频电话会议中央控制器里VCON9001，由中央控制台完成控制。 （详见：视频电话会议设计图-大会议室视频部分）

（5）演讲台：配置摄像机、麦克风、喇叭、计算机接口、电话接口、投影机接口、视频展示台接口

（6）现场监视系统：一台数字硬盘录像机，带云台、三可变镜头红外枪式摄像机3部。

（7）声卡、光盘刻录机1台（录制会议图像和声音）

设备选型：

投影机

电动波珠幕

视频展示台

液晶电视机

背投

数字硬盘录像机

红外枪式摄像机

镜头

云台

解码器

支架

视频电话会议桌面系统

5. 办公系统

5.1 配电系统的控制

5.1.1照明配电与设备配电

本项目只涉及到楼层的照明配电和计算机设备配电，建议照明用电和计算机设备用电分开，同时分区域控制。

5.1.2 空调系统的控制

本层楼的空调系统业主已安装完毕，因此，本系统只监测本楼层的盘管和新风机组开关状态，防止下班后不关空调。

根据装修平面图，可将整个办公区分为4个区，进行分区控制。

5.3 广播系统

本层楼公共广播系统与消防广播共用，总控制室安装麦克风。使广播系统具备以下功能：

日常事务通知

背景音乐、新闻广播

紧急广播（消防疏散、其他紧急事务）

系统构成： （详见：公共广播设计图）

5.3.1 设备选型：

公共广播建议选用美国SHOW智能公共广播系列设备，该产品曾用于世界各公共娱乐场所。

5.4 自动化消防系统

由于大楼本身已有消防设备和相关设施，但重新装修以后，火灾探测将按新的装修图设计，监控范围只有一层楼，所以，建议直接将火灾探测信号送入控制中心计算机统一管理。

5.5 安防系统

安防系统主要包括图像监控及防盗系统。

5.5.1 图像监控系统

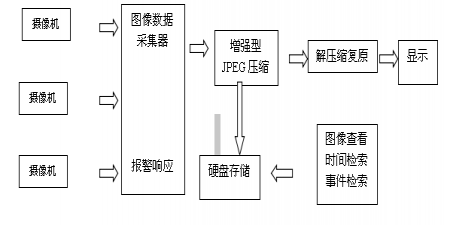

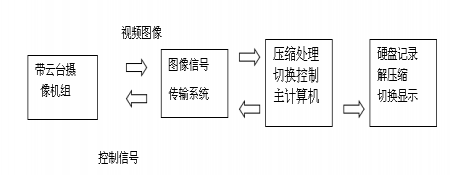

计算机数字监控系统是监控报警业界的新型产品，它将数字化视频图像记录与多画面图像显示功能和监视报警功能结合在一起，已经逐步取代传统模拟式多画面分割器和长时间录像机，具有灵活方便等特点。其处理流程图示如图:

在此基础上，采用数字硬盘录像机、或视频服务器，增加摄像机图像输入路数，提高多画面图像的显示速率、增加对云台和镜头的控制功能，配之以良好的人机交互界面，便构成了以计算机为核心的数字式监控报警系统。系统结构如图所示：

数字监控与报警系统的主要功能：

选择输入摄像机的图像,用硬盘对图像作数字化记录。可从多路摄像机的输入图像中任选一路或多路在屏幕上作画面动态显示。控制云台和镜头的运动, 可以通过网络 进行远程监视、回放、云镜控制。

数字化硬盘存储及视频解压缩功能，可以完整的记录下摄像机的高清晰度画面，使画面回放时也能达到极高的清晰度。可以利用鼠标控制云台和镜头，实现多画面分割显示，全数字化、全自动化。在显示器屏幕上可以进行字符叠加，显示录像时间和摄像机位置。支持DVD光盘备份。

响应报警及连动输出功能，用专用的控制盘或游戏杆控制云台。图像经硬件压缩后通过网络系统传输，在接收端通过软件解压重现画面。可为发生特殊情况是提供有利依据。通过电脑监视器来详查事情发生过程，能够立刻再现所有存储的图像，并通过系统图像处理功能对画面进行处理以便识别。对某一画面实现抓拍，也可通过普通打印机打印出来。

5.5.2 防盗系统

在环形走道内安装红外微波双键探测器，将信号直接送入安防计算机监控系统。 （见：安防设计图）

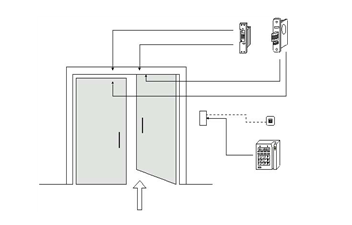

5.6 办公区防盗系统

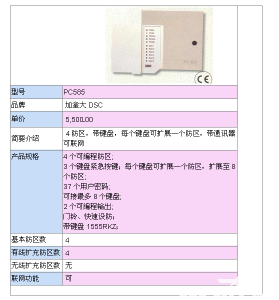

报警主机：

防盗探头

美国CK被动红外探头/对射探头/双鉴探头（6只）；探测范围：36.5*3米；室内壁装。

拨号主机

可对各区域自动监测、声光报警。与主机连接可以记录出现匪情的区域或时间，自动拨号（110，或用户指定报警号码机、电话号码）

5.7 有线电视广播系统

在办公区内建立独立的有线电视系统。

主要功能：

　　中央新闻

　　中石化有关图文信息

根据部队的规划，我们建议从屋顶放一对同轴电缆，一对光纤到机房，以便开通卫星通讯系统。

6. 通讯系统

6.1 语音点的扩充

弱电井有电话线分布到整个作战会议室及A、B、C办公区域，因此需再从配电间引出电话线到办公的各个区域，以满足实际需要。

原有的电话可继续使用，引入的电话线从配线间进入机房。为了便于管理，再次引入的电话线进入机房的配线架，在配线架上用跳线进行会议室及办公区域的电话分配。在此可分配直拨电话和分机电话，也可在以后办公室的变动中变动其电话号码。

综合以上两点，因此在每个办公室中不再安装专门的电话接头，全部用信息点接头代替，所用的电话在配线架上进行跳线分配，便于在以后的使用中可以任意更改为电话线或数据线。如果在功能拓展以后的使用中不能满足电话的需要，可在此程控交换机上增加通讯模块，即增加进线数和分线数，再次在配线架上进行电话分配。

6.2 松下TD-88程控交换机

配用松下TD-88(II)程控交换机，有16进线，96分线。松下TD88（II）程控交换机有以下功能：

超级混合系统。

每门分机终端都可支持单线电话机装置，程控数字专用电话机。不需要追加卡。

追加设备接口。

您可将单线装置同您的数字式专用设备并行连接。该装置可具有同样的分机号码（并行连接方式），或具有不同的分机号码。例如，可增加一台调制解调器，用您计算机进行速拨。

任何话台可中继回话。

任何分机都可容易地对选购的外装传呼系统的呼叫振铃回话，小办公司室不需要专用的接线员。

传呼。

超级混合系统的灵活性使您能够同时传呼一些或很多人，不需要记忆暗号就可使用超级混合系统。

灵活键。

所有松下专用电话机都具有灵活键，可用以接通常用的功能，例如传呼或呼叫驻留。您可调整您的电话机来满足您的特殊需要。

系统速拨。

在大多数的业务中，都有一份常被呼叫的人的名单。超级混合系统能提供100个系统速拨号码，所有用户都可使用，用松下产品打电话可控制您的通讯费用。

长途电话限制。

该功能可限制可打外线的电话机使用长途电话。但是系统的灵活性可让经理从被限制的电话机上输入预设的账户暗号来打长途电话。

话台信息详细记录。

本系统能够将所有的通话记录输送到打印机或个人计算机中。记录中还包括账户暗号，以便跟踪。

7. 工程组织与实施

本工程是一个综合性的弱电控制系统工程，工程组织与实施是完成工程和控制工程质量的基础。因此，有必要建立一套完整的工程组织与实施体系。

工程领导小组：

全面负责工程相关事宜，并定期向工程领导小组汇报工程进度情况。

质量控制与监督组：

监督工程进度，按国家和行业相关标准监督施工过程中质量

定期评审

组织和整理竣工验收材料

其他部门的职责见附件：施工组织与工期。

8. 施工计划

对所有系统的预埋、配管、线槽、箱体安装等工作的配合、协调、检查

熟练理解各系统的施工设计图。

正确配合、协调预埋、配管、线槽和箱体安装等工作。

检查各预埋管、暗盒等接头连接和进箱盒连接管口是否采取管堵帽、金属管帽、泡沫塑料堵口等措施。

检查直线段管长超过30m或者管长超过20m有一个弯，管长超过15m有两个弯，管长超过8m有三个弯，故是否采用加大一级管径或增设拉线盒的措施。

检查各线管预留的牵引铁丝是否到位，铁丝直径、受腐蚀程度是否能满足拉力要求。

凡需要剔槽配合处理的地方，应先划线定位，再剔槽。剔槽工艺必须在土建外抹前进行。

所有已预埋或明装箱体应无偏斜和明显挤压变形。

PVC管的连接应套管粘接，套管长度不小于管外径的2倍，其内径应略小于管径1-1.5mm，安装时两管端必须对拢固定粘接牢固。

管盒连接处管口伸出箱盒内长度不应大于5mm。

各系统穿线主要施工方法

正确了解各系统线缆的规格、型号、外径、连接方式。

正确理解设计图中各系统的布管意图、走向等。

根据实际情况设计出合理的穿线方法。

注意线路色标、线路编号要求，做好所有线缆的标记，并记录备案。

穿线严格按照工艺规程进行，不得损伤绝缘层，线路不应有扭结。

三类、五类信号线缆在中途不得有连接。

一般弱电线缆可用专用线卡连接或绞三花并浸锡后，用热缩管封闭。

对于未穿线、穿线合格或不合格等均要有明确的标记。

设备安装主要施工方法

掌握各系统设备的安装、连接方法。

箱盖安装应紧贴墙面，垂直平整，坐标位置应准确。

箱柜内外应油漆完整，保持清洁，注重美观。

严格按生产厂家说明书及施工规范进行安装。

设备调试主要施工方法

理解各系统的工作原理。

严格按生产厂家说明书进行调试。

正确使用仪器设备。

严格按各系统相关标准检测。
