第1章 系统概述

1.1 概 述

新建的****公安局指挥中心大楼共三层，主要功能区分为多功能厅、指挥调度中心、会议室等。指挥中心总面积约350平方米，为长27 米，宽18米。经新建可满足召开电视电话会议、公安局异地会商、汇报演示、普通会议等功能。并能满足50人以上的开会需求。多功能厅面积450平方米，为长27 米，宽18米,主要召开内部大会，会议室主要进行普通会议使用。

此次****公安局指挥中心系统建设项目主要包括图像显示系统，桌面显示系统、音响扩声系统、中央控制系统及布线系统等组成。

1.2设计目标

****公安局指挥中心会议室系统满足普通会议、视频会议、视频指挥调度等功能，同时指挥中心以各种视频、音频等信号源汇聚在图像控制室，实现集中展示和全局性的共享，实现中心指挥控制功能。以下为本次项目的主要建设目标：

1、通过对新的2层公安局指挥中心建设，达到能容纳50人以上，该中心能够接收转发自治区公安厅电视电话会议，召开市县公安局视频会议，实现省市之间公安局异地可视会商三大功能的要求。

2、通过对现有设备的优化和整合，补充必要的设备，为会商、决策和调度指挥提供技术保障。

1.3技术标准及规范

整个系统的建设要遵循有关国家标准和国际标准，主要技术标准及规范如下：

《智能建筑设计标准》（GB/T50314－2000）

《智能建筑工程质量验收规范》（GB50339－2003）

《工业企业通信接地设计规范》（GBJ79－85）

《通用用电设备设计规范》（GB50055－93）

《电气装置安装工程电气设备交接试验标准》（GB50150－91）

《民用建筑电气设计规范》（JGJ/T16－92）

《电气装置安装工程接地装置施工验收规范》（GB50169－92）

《建筑电气安装工程质量检验评定标准》（GBJ303-88）

《厅堂扩声系统声学特性指标》（GYJ25－86）

《厅堂扩声特性测量方法》（GB-4959-85）

《电子设备雷击保护导则》（GB7450-87）

《厅堂扩声系统设备互联的优选电气配接法》（SJ2112-82）

《信息技术设备包括电气设备的安全》（GB4943-95）

《软件工程国家标准》（GTB856）

《信息技术互连国际标准》（ISO/IEC11801-95）

《建筑设计防火规范》（GBJ16－87）2001修订

《高层民用建筑设计防火规范》（2001修订）

《客观评价厅堂语言可懂度及“RASTI”法》（GB/T 14476 -93）

《声系统设备互连的优选配接值》（GB/T 14197-93）

《厅堂混响时间测量方法》（GBJ 76-84）

《声学语言清晰度测试方法》（GB/T 15508 -1995）

《声学设计及测量规范》（JGI/T 7-97）

《扩声译音系统安装工程施工及验收规范》（GY5055 -1995）

《建筑电气工程施工质量验收规范》（GB 50503-2002）

《音频、视频及类似电子设备安全要求》（GB8898-2001）

《安全防范报警设备安全要求和试验方法》（GB16796-1997）

《计算机信息系统安全保护等级划分准则》（GB17859－1999）

《民用闭路监控电视系统工程技术规范》（GB50189-1994）

《安全防范工程技术规范》（GB50348-2004）

《安全防范系统验收规则》（GA308－2001）

《安全防范系统通用图形符号》（GA/T74－2000）

《安全防范工程程序与要求》（GA/T75-94）

《视频安防监控系统技术要求》（GA/T367-2001）





第2章公安局指挥中心系统设计

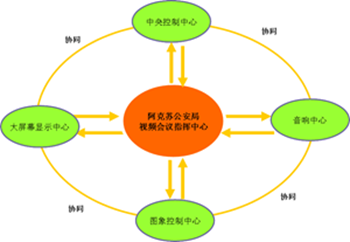

2.1 指挥中心系统设计

****公安局指挥中心系统建设以现有公安局视频会议系统、视频指挥系统为核心，以满足召开电视电话会议、公安局异地会商、汇报演示及普通会议等功能，在二楼指挥中心控制室，建立图象声音控制中心，在大厅内，建立等离子大屏幕显示中心，数字会议中心，除数字会议系统及大屏幕外，其他所有主要设备集中到图象控制中心内，并通过中央控制系统实现对设备电源、灯光、PDP等离子显示墙、视频音频矩阵、摄像头、液晶升降系统等系统的控制。

2.2指挥中心显示中心系统

该系统是以世界首创的、革命性的等离子无限拼接技术为核心的显示系统，配套视频矩阵、VGA矩阵及控制器使整个系统可与计算机网络系统、视频会议系统、现场摄像头和其它独立计算机工作站相联，实现这些计算机图形和视频图像信息的综合显示，满足会议、会商、指挥、调度的各种需要，为用户提供一个直观、交互式的灵活显示系统，以适应不断发展的工作需要。配套LED显示屏，实现文字及设备情况

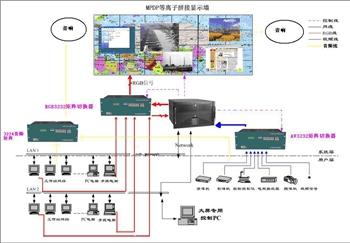

指挥中心显示中心系统连接图

2.2.1等离子显示原理及构造

1）、等离子体的形成

当惰性气体达到一定温度，气体内部电子充分电离，当正离子（+）、自由电子（-）数量基本相当，加上少量不带电的中性粒子，该气体即称为等离子体。等离子体具有良好的导电性。

2）、等离子显示器的工作原理

等离子显示器是一种利用气体放电发光的显示装置，这种屏幕采用了等离子管作为发光元件。大量的等离子管排列在一起构成屏幕。每个像素单元对应的小室内部充有氖氙气体。在等离子管电极间加上高压后，封在两层玻璃之间的等离子管小室中的气体发生电离并产生紫外光，从而激励前面板内表面上的红绿蓝（RGB）三基色荧光粉发出可见光。每个等离子管作为一个像素单元，由这些像素的明暗和颜色变化组合，产生各种灰度和色彩的图像，与CRT显像管发光相似。其工作机理类似普通日光灯。等离子显示器一般由三层玻璃板组成。第一层内表面为涂有导电材料的垂直隔栅，中间层是气室阵列，第三层内表面为涂有导电材料的水平隔栅。要点亮某个地址的气室，首先在相应行上加较高的电压，待该气室被激发点亮后，可用低电压维持氖气室的亮度。关掉某个单元，只要将相应的电压降低。气室开关的周期时间是15ms，通过改变控制电压，可以使等离子板显示不同灰度的图形。

3）、等离子显示发展史

等离子显示器因其超薄的机身，超大的显示面积，以及在多种环境下的卓越显示性能，成为目前最先进的大屏幕显示设备。等离子显示器的核心部件是等离子屏，其中每个像素单元由红、绿、蓝三个像素点组成，发光的外屏内表面荧光体类似于CRT显像管内的荧光体，这种荧光体主动发光的显示方式能够提供生动丰富的色彩、极短的响应时间和非常广阔的可视角度。每一个像素单元都由单独的电极控制，视频信号经转化后，各电极做出响应，通过三种原色不同亮度的组合，每一个像素点能够产生1670万种以上的颜色。

等离子体显示的概念最早由美国伊利诺伊州立大学的科学家于1964年7月提出，最早的实验性样品只是一些简单的发光点阵。六十年代后期该项技术得到了进一步发展，但受到材料和工艺的限制，屏幕尺寸很小，且显示质量较差。

电子计算机及信息产业的发展，为等离子显示的进步提供了契机。独特的发光原理和构造所带来的诸多优点，使等离子显示器逐渐被人们认同为最理想的大屏幕显示技术。由于新工艺和材料的应用，等离子显示技术已经日臻完善。目前全球共有七家厂商具备等离子屏（模块）生产技术和能力，等离子显示器正得到越来越广泛的应用。

4）、等离子显示特征

a）高分辨率

PDP拥有更高的分辨率。PDP显示XGA、SVGA、VGA等分辨率的电脑信号，同时可以显示DTV或高清晰的HDTV信号。

b）画面无闪烁

PDP每一个像素点由独立电极控制，并配备双倍扫描电路，因此即使是普通的电视信号或VCR录像带，也能呈现精细完美的画面。

c）精确的色彩还原能力

高端等离子显示器通常能显示高达1,677万种以上的色彩，提供了完美的色阶，辅以丰富灰阶，能够呈现色彩更饱满、更艳丽的画面。

d）宽屏显示模式

等离子显示器屏幕比例多为16:9，而非传统的4:3，这是为用户欣赏大多数DVD影碟以及显示未来的HDTV（画面比例16:9）信号而准备的。当然，您也可以通过选择4:3格式观赏普通电视节目信号。

e）完美的纯平面显示

PDP 等离子显示器是真正的纯平面显示器。完全无曲率的大画面，即使边角部分也绝无变形和失真.

f）亮度均匀

大多数其他主流显示技术都存在屏幕亮度不均匀的现象（如投影、液晶、CRT 等），而由于PDP独特的显示原理，等离子显示器的亮度非常均匀，不会出现边角部分发暗的情况。

g）超薄的机身设计

PDP 在拥有超大显示面积的同时，机身超薄，方便安置在任何场所和位置。超轻超薄的优点使等离子显示器成为室内大屏幕显示的最佳设备。

h）超宽观看角度

PDP自身带有发光源,无需外部光源来发光，这种主动发光的特性使PDP的可视角度极为宽广，在水平和垂直双方向上都高于160度。

i）全制式接收

等离子显示器能接驳多数常用视频信号源。包括复合视频（NTSC/PAL/SECAM），标准AV信号（Video&Audio），DVD/HDTV以及计算机输出的VGA信号

1)、拼接缝隙≤2mm

拼接后，各显示单元之间缝隙小于2mm，实现最佳的等离子拼接效果，大屏幕画面完美无缺。

2)、优异的显示性能

PDP拼接等离子屏，亮度高达1000cd/㎡，并拥有极高的亮度均匀性；对比度高达10000:1，画面清晰亮丽，色彩饱和度及还原度高；支持VGA~UXGA、WXGA区间高分辨率信号；拥有双方向160度超宽广视角；

3)、稳定运行寿命超长

PDP显示单元采用先进的供电系统、优良的散热设计，确保长时间稳定运行，故障率低，寿命超长（使用寿命即超过80,000小时）；各显示单元间拥有完美的色彩一致性，且长时间工作后图像质量（亮度均匀性、色彩一致性、拼接效果等）不会发生明显变化，无需定期调试。加上没有任何需定期更换的耗材设备，所以维护、维修成本极低。

4）、超薄机身-76mm

超薄机身设计（42"显示单元厚度仅为7.6厘米，幕墙整体安装厚度不超过20厘米），使该屏幕墙占地面积极小，适合壁挂，从而适合在任何面积的场所安装；屏幕采用高质防爆玻璃经多层镀膜处理，防眩光、防反射，热变形小。

5）防灼伤性能

先前，等离子显示器在应用于显示内容为静态或者重复播放同一画面的控制室中，存在严重的老化问题。然而，现在的等离子产品配备了BIC技术将老化问题降低到90%以上，具有BIC技术的PDP是控制室的一个很好的解决方案，费用比预算要少。

等离子拼接大屏幕显示功能

根据当今的技术发展，目前大屏幕显示系统基本采用多媒体投影机、等离子显示屏和LED发光二极管等设备向观众进行信息显示。

等离子显示技术是一个新兴的技术，具有高亮度、高对比度、高色彩饱和度、高色彩均匀度、长寿命、平均无故障时间短等特点，目前在许多场合都有应用，具有非常好的视觉效果。还具有显示清晰、可视面积较大、显示比例可调、色彩艳丽明亮并且机体很薄（一般为7-10CM），使用寿命长。

以前的等离子显示大多都为单机使用方式，随着科技的发展和进步，到目前等离子已经可无缝拼接使用（≤2mm），而且能够得到很好的显示效果。等离子拼接的应用因为较薄的机体，可以为用户节约更大使用空间，拼接组合也简单快捷，使用等离子拼接墙可以说是较少的投资得到极好的显示效果，性价比极高。

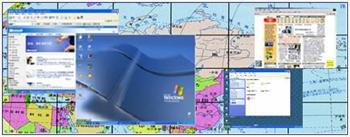

等离子拼接大屏幕可以同时显示几个相同或不同的动态（视频）和静态（计算机数据）画面，能保证信息显示的多样化。

PDP拼接大屏幕显示系统部分功能实现模式如下:

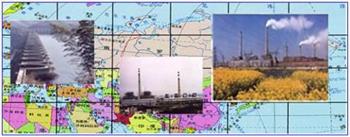

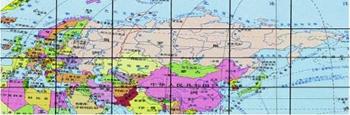

1）、全屏显示，高分辨率应用

2）、多路实时视频信号显示

3）、网络信号的显示

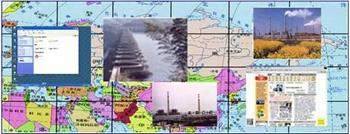

4）、各类信号混合显示

2.2.2信号处理系统功能

对信号源进行完善的处理，包括转接、分配、切换、倍频、分割、多屏拼接等等，达到信号资源共享的目的，使显示系统能轻易地获取任意一个或多个所需的信号，满足各种不同功能的需要。它是整个多媒体展示系统灵活性、安全性的有力保证。

各种视频信号、音频信号和计算机信号通过 AV 或RGB两种矩阵进行共享连接，可以分别显示在PDP大屏幕及不同的显示终端上。

2.2.3等离子显示单元

等离子显示器PDP（Plasma Display Panel）是目前显示技术中最先进的显示设备之一,等离子显示器既拥有比传统CRT更优化的画质，又能显示高分辨率计算机图形。

2.2.3.1PDP等离子单元的主要特点：

PDP等离子显示单元有如下特点：

1）、图像质量更高

立体Y/C数位整流过滤器，立体Y/C数位整流过滤器编展示出图场跟图场的对比，把色彩从黑白影像中精确地分离出来，它可消除点相位失真。

适应动作的逐行扫描：新的IP（革新的界面）转换器运用了自动改编时间/空间的运算法则，使显示的分辨率在稳定的图像范围中有最佳表现，清除了移动物件的重影。

改良了的移动影像：PDP等离子提供顺畅自然而细致的移动影像，因为运用了False-edge Predictor技术，降低移动影像轮廓的杂讯，让移动中的影像更清晰。

立体逐行扫描技术：为了使等离子的点阵系统有最佳表现，此功能将现在广播用的交错信号转变为先进的扫描信号，立体逐行扫描技术以最高的兼容性从图像的4线中摘取以内插值替换的像素点数据，大大的减低了在传统等离子中出现的模糊影像，给观众提供了清新自然的移动影像。

2）、色彩更纯正更真实

PDP等离子的屏幕采用了最新开发的光学波长选择的含磷滤镜使色彩更逼真，特别是光学滤镜和新开发的蓝磷，在保持高亮度的同时可再现纯白。光学滤镜和新的磷的应用技术改进了色彩的纯度和扩大了再现色彩的范围。使色彩更丰富自然。

3）、UXGA兼容

为确保对各种电脑显示模式达到UXGA的兼容性，无缝拼接等离子会自动切换扫描频率配合输入信号。水平扫描频率由15KHZ到75KHZ，垂直描频率由50KHZ到75KHZ，MPDP等离子单元精确像素点的高分辨率可显示VGA，SVGA，XGA。

4）、HDTV显示

PDP等离子通过现在最先进的媒体向观众展示更高素质的画面，用户可接驳分量视频观看HDTV，EDTV，SDTV的数码电视等.

2.2.3.2技术参数：

42寸显示单元：

拼接屏尺寸：长：925X4=3800mm

            高：523X4=2092mm

2.2.4图形拼接处理器

多屏拼接处理器，它能对输入到处理器的多路视频信号、RGB信号、网络上的计算机信号进行分别处理显示。

通过图像拼接处理器，把输入到大屏幕的信号，通过分段分割特别处理在16个等离子显示单元上拼接成一个完整的逻辑画面，方便电子地图及其它信息以完整的形式显示出来。它采用两项先进的大屏幕显示技术（视频窗口）和（虚屏技术），可以在大屏幕显示墙上以任意位置，任意大小开窗口显示多路视频图像和整幅完整的计算机及网络拼接图像，由于采用了虚屏技术，所有的视频窗口，图形窗口，文本窗口可以在整个显示墙上任意拖动，任意缩放。

将某一路图像信号送入专用的外置图形拼接处理器，通过内部的模拟数字切换后，利用专用软件分区域切割，再经数字/模拟转换后，输出多路（分区域）图像信号送入各区域等离子单元显示大幅拼接图形。作用是将单个等离子单元不能显示的大幅画面通过多台等离子单元拼接完成大幅画面显示。

多屏图像拼接处理器消除了为支持RGB和计算机应用程序所需的接线器和多处理器，简化了操作并降低了成本。只需将信号源插到位于后部的端口，就可迅速完成安装。此外，与 RGB 和视频窗口一样，可以浏览实际上无限多个本地应用程序窗口和局域网应用程序。

使用熟悉的 Windows XP 界面。全中文控制界面，通过简便易用的界面，用户能够在屏幕上创建和调整 RGB 和视频窗口，将当前的系统设置保存为一个文件，并可随时调用它。

1、多屏幕处理器功能特点：

1)、总体分辨率高：

传统的模拟信号接入方式只是对图像进行点阵转换的信号处理，没有增加信息量，同时会受到传输各环节和信号处理电路的品质而影响画面质量。多屏图形拼接处理器的分辨率为显示单元分辨率的矢量累加（如9个单元以3X3的形式排列，则总分辨率为2559X 1440），把全部显示单元逻辑上视为一体，有利于显示更多的信息。特别适合于指挥、调度、专业监控、GPS、GIS等应用场所。

2）、显示方式直观：

模拟方式只能以显示单元的物理边框为边界，通过矩阵切换器和显示单元的内置处理器来实现显示不同尺寸和内容的画面，必须事先根据通道、图像拼接尺寸（M×N）、显示属性（分辨率、场频、相位）的组合预先调试成不同的显示模式，实际使用中很不方便、直观。多屏图形拼接处理器把需要显示的计算机画面作为一个普通窗口，以任意大小、位置显示的方式显示在大屏幕墙上，通过鼠标就能简单、直观地选择要显示的工作站画面，对画面进行缩、放、拖、移等操作.

3）、显示的空间广阔：

传统的模拟信号在较远的距离根本无法直接传送，即使在较近的几十米范围内还必须特别注意信号频率、电缆和分配器的匹配选择，否则画面会出现模糊、重影的现象；多屏图形拼接处理器则不限空间，只要是联结在同一个局域网上，使用TCP / IP协议，不论距离多远都能将工作站的画面传送到监控中心现场。

显示模式灵活：通过视频插入技术实现多个视频图像和计算机画面的同屏混合显示，通过调整位置、大小、层次来实现满足显示需求，为用户提供了灵活的显示模式和巨大的信息量。

4）、适应范围广：

继具备视频窗口（最多扩展到12个动态实时的视频图像）、网络传输计算机图像的显示方式后，特别具备了RGB图像直接插入功能（可选），分辨率高达1600X1200，这样为临时加入的或安装运行非标准WINDOWS环境软件的计算机显示提供了可能。

5）、特有的远程网络软件：

实现大屏幕墙的远程、多点控制，对大屏幕墙的各种类型窗口（视频窗口、网络窗口、RGB窗口及其他应用窗口）的通过模拟界面进行开启、大小、位置、层次、关闭操作，并可对以上信息保存到模式文件中，直接进行文件调用或被集中控制器通过RS232调用。

6）、具有操作员管理功能：

包括进入管理、信号源使用范围管理、屏幕墙分区使用范围管理等。

7）、网络环境：

支持基于以太网环境下、NT平台上各种网络工作站。

8）、资源共享：

对于在NT操作平台下的各种PC机、工作站，经TCP/IP通讯协议可以以网络形式互联，计算机的连接数目不受限制，任意一个网上用户工作站或PC机的信号均可在大屏幕墙上显示。

9）、分辨率：

每个输出端口的输出分辨率可由640*480到1600*1400中任意选择。

10）、网络功能：

支持以太网接口，支持TCP/IP等常用网络协议。允许通过网络来访问和控制，并且不 会改变目前现有整个网络环境。

11）、控制功能：

可以通过局域网内任意PC实现远程控制、操作大屏幕图形控制器。可在大屏幕的任意位置，采用任意比例显示所有的图形和文字信息，并可根据操作者需要定义显示模式，在大屏上任意显示，任意开窗、跨屏、放大、缩小、漫游、叠加等。

2、性能指标：

1）、系统平台：

多屏拼接处理器是基于Windows XP多处理器系统架构的工业计算机系统。

2）、操作系统与窗口管理：

操作系统基于Windows XP操作平台，支持TCP/IP、X-Windows等协议，可以通过网络进行虚拟窗口对显示墙管理。

3）、网络通道：

多通道PCI总线(Bus Master)类型，支持10M/100M快速以太网络适配器，支持IEEE 802.3u快速以太网标准和IEEE802.3以太网标准；支持全双工网络交换机，RJ-45接口。

4）、图形输出通道：

多屏处理器可支持16个图形通道输出。

5）、分辨率：

每个图形输出通道分辨率从640480至16001200。

6）、接口类型：

BNC头

7）、系统易用性：

通过应用管理系统软件，可以方便地设定各种显示模式，快速地切换整墙模式，包括信号的分配定义、应用程序的类型和显示内容等。

8）、系统稳定性：

多屏处理器拥有1+1系统备份功能和2+1热插拔真冗余电源，系统报警侦测采用4个内建温度传感器，带风扇转速侦测以及电源报警侦测功能，机箱通过5个8cm热拔插滚珠轴承式风扇使系统内部保持正常的温度，保证了系统的长时间可靠运行。

2.2.5显示墙应用管理系统软件

除了选择优秀的大屏幕显示单元与拼接处理器外，大屏幕控制软件的集成是至关重要的，它直接体现一个大屏幕系统的功能。作为系统好用与否、操作界面直观完整与否、集成功能全面强大与否、控制集中还是分散等，是衡量一个系统成败的关键。如果一个系统有一套操作界面直观明了、内容完整、控制集中、可以根据需要实现远程异地控制以及非常好用的集成控制软件，我们认为此为一个成功的系统；相反，如果没有一套完整的集成控制软件，操作设备如一盘散沙、操作繁杂、容易造成误操作等等的系统，我们则认为此为一个失败的系统，甚至说称不上系统。

我们深刻认识到能让系统上台阶，高度集成的集成控制软件对一个系统重要程度。

软件高度集成化主要体现在根据客户需要，为每个客户量身定做开发具有自主产权的集成控制软件。就如大屏幕显示系统集成控制软件，几乎把整个大屏幕系统的控制功能都集成起来，通过非常简单的计算机操作界面，几乎可全盘控制整个显示系统。我们认为这套集成软件完善了“大屏幕显示控制系统”的概念，因为一个系统只有有了一套完善的集成软件，整个组合才可以称上真正的“系统”。我们的大屏幕系统集成控制软件，实现控制计算机具有大屏幕虚拟控制窗口，能自如地完成对组合屏显示的远程异地操作等等。

显示墙应用管理系统软件基于TCP/IP网络协议，可实现对大屏幕拼接墙的多用户远程操作、显示模式管理、信号源管理等强大功能。该软件安装在用户的专用控制PC上，使得PDP墙的操控方便快捷，操作界面友好直观，彻底改变了传统大屏幕墙操作复杂等缺陷。

大屏幕管理软件的主要特点有：

·基于TCP/IP网络的多用户实时操作

·实现对多种信号源定义、调度和管理

·实现任意信号源窗口模式组合的定义、编辑

·实现自定义多种显示模式灵活调用

·支持多点远程控制

·支持硬件设备控制模块插件，可不断扩充系统功能

·用户设备管理

2.2.5.1大屏幕管理软件局部控制功能

在同一操作界面下实现视频信号、RGB信号、网络计算机信号的切换、显示、控制功能可以将多路视频信号输入中的任意路数以视频窗口的形式在大屏幕显示墙上显示出来。包括单屏显示、任意大小显示、共屏显示、跨屏显示、整屏漫游等，并且可以实现图像的分组切换、巡检、预案显示等功能，可以将局域网上的多路网络计算机信号以窗口的形式在大屏幕上显示出来，其同时显示的数目、刷新速度视网络带宽、网络拥塞程度不等。

对于网络上的工作站信号，也可以通过X Windows方式显示，在这种方式下，可以充分利用大屏幕显示系统高分辨率的特性，视频信号、RGB信号、网络计算机信号、X Windows信号可以同时在大屏幕上显示出来，窗口的位置、大小可以任意，各窗口之间可以覆盖、重叠并且互相不受影响，可以实现任意信号在任意单屏（1×1）、多屏（如1×2、2×1、2×2等）、整屏（2×3）上的显示，也可以任意大小、任意位置显示，如单屏显示数路信号、双屏显示三幅以及多幅信号等等，每幅视频图像均为实时图像。

可以实现多路视频信号的巡检、定时切换、分组切换等功能可以设置显示预案，通过一次鼠标操作便可以将特定的一组信号，包括视频信号、RGB信号、网络计算机信号，以预先设计好的方式显示出来，大大节约了时间，减少了操作失误。

在简单的中文界面中有一视频预览窗口。视频预览窗口可以于上大屏幕前预览需在大屏幕上显示的视频图像，做到对上大屏幕视频信号状况了如指掌，减少误操作，特别是异地远程操作时。

2.2.5.2大屏幕管理软件计算机网络分控功能

1）、网络控制功能：

为server/client方式，所有的操作控制功能都可以在网络上的任意一台计算机上完成，大大地增强了控制的灵活性和方便性

2）、多用户控制：

多个用户可以同时对大屏幕进行操作，可以对大屏幕的相同位置放置各自不同的显示内容窗口，并且可以实现互操作，即A用户可以关闭、移动、缩放B用户打开的窗口，反之亦然。

3）、远程异地操作功能：

控制计算机具有大屏幕虚拟控制窗口，能自如地完成对组合屏显示的远程异地操作。不同网络分控计算机可以同时进行操作，所有操作界面相同，信息一致，且信息实时通过网络更新，排除因不同分控计算机同时操作大屏幕而引起的误操作。

4）、直观、图形化的全中文集成操作界面：

在统一的图形操作界面下，通过简单的鼠标操作，便可以完成对集成系统中各项参数、预案的设置、调用，用户只需要关心最终的显示效果，而无须关心中间的视频切换过程、等离子单元切换过程等繁杂的工作。

5）、预案设置、调用功能：

无论是视频信号、还是计算机信号，都可以预先设置、存储、调用显示预案，所有工作都在同一个图形控制界面下完成。所有信号种类、通道、制式、显示位置、显示大小等都可以被设成一个预案，下次需要这个组合显示时，清点对应的预案名，对在虚拟大屏幕窗口弹出来的虚拟显示确认后，点击“登录”键，便可在大屏幕上“复原”该组合显示。预案可以根据需要无限设置。

6）、本地鼠标转交成远程鼠标功能：

可以将网络控制计算机上的鼠标传递成大屏控制器的鼠标，真正做到操作“单一化”。

7）屏幕共享显示：

提供WINDOWS NT网络上工作站间的屏幕共享软件，实现任意工作站在大屏上共享显示；并且通过网络共享显示，用大屏控制器的鼠标和键盘可以对工作站进行操作和协同操作。

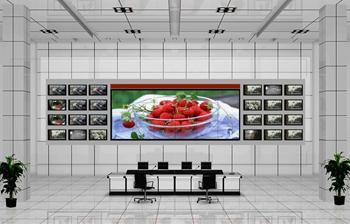

2.2.6参考效果图及案例：

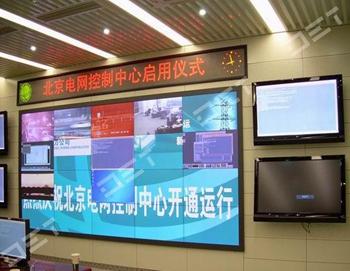

北京电力局（5×4）：

电力局（4×3）：

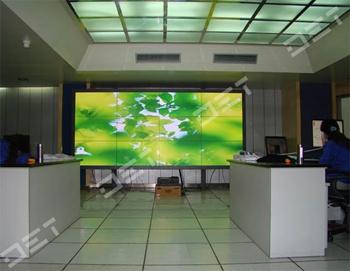

西安公安局指挥中心（3×3）：

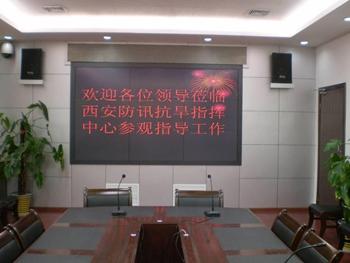

2.2.7LED显示屏介绍

2.2.7.1 系统构成：

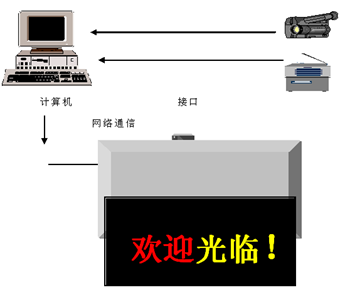

此次项目LED显示我们采用的是LEDφ3.75双基色产品

2.2.7.2 LED电子显示屏

该部分是总体系统的核心,除主控计算机外还具备专用的视频转换、提取、发送、接收、帧存储、分路控制等处理上电路（全部硬件处理）。

Ａ：主控计算机系统：586以上多媒体主机一套.（用户选定）

Ｂ：视频转换处理系统：视频处理系统采用先进的多媒体视频处理系统，这套系统主要完成视频信号的采集、存储及播放，采用这套多媒体系统及相关的多媒体应用平台软件可方便的完成整套节目的制作。

Ｃ：视频接收电路、存储电路、高速读写电路、分路控制电路的硬件电路，这部分用来控制文字、图形、图像、视频等各种显示信号稳定。可靠的在显示屏上显示。

２：输入输出设备：

本系统采用先进的控制方式，可播放多媒体节目。

本系统具有视频接口可接收视频信号。

本系统具有立体声双声道输出。

显示屏可通过网络连接，使用更方便。

信号传输电缆：使用５类线实现计算机与屏体的同步通信。

三：室内产品分类

名称                                                      象素
室     内	φ5单色17200点
	φ5双基色256级灰度,带视屏,17200点
	φ3.75单基色44322点
	φ3.75双基色256级灰度,除马赛克,128级伽马校正,带视屏
	φ3.0单基色62500点
	φ3.0双基色256级灰度,除马赛克,128级伽马校正,带视屏

2.2.7.3  系统主要特点

产品设计先进、性能稳定、可靠性高；

软件功能丰富、操作方便、易于掌握；

显示画面清晰稳定、图像细腻、色彩绚丽逼真；

独特的模块化结构设计，使系统安装、调试和维修简便，显示板安装和拆卸自如，无需用任何工具，系统扩充非常方便；

外型美观、屏体轻、功耗低、价格合理；

技术支持和维护服务及时、周到；

编辑形式：通过键盘、鼠标等不同的输入方式输入文字、图像等信息，对所输入的内容进行任意编辑，达到需要的效果。

提供开放式接口：以满足将来基层派出所送的各种信息和工作需要的各种增值业务的接入。操作方便、播放灵活。

LED显示屏应具备如下功能

具有文字/图形信息发布功能

可以显示各种计算机信息/图形/图画及二、三维动画等；

播出系统具有多媒体软件，可灵活输入及播出多种信息；

具有丰富的播放方式，显示滚动信息、通知、标语口号等，存储数据信息容量大；

播出方式有单行左移、多行上移、左右滚动、上下滚动、左右推、上下堆、旋转、缩放、翻页、闪烁、开窗、淡入淡出等二十种以上方式；

配有网络接口，可与计算机联网，同时播出网络信息，实现网络控制。

控制计算机具有良好的人机界面，能在Windows操作环境下实现信息屏的文字及图形编辑，对图文内容可实现编辑、修改、显示、存储等操作。

屏面平整，色泽一致，各LED模块拼接吻合度好。

传送方式 超五类网线；

接口方式 DVI接口；

支持一拖多屏、任意亮度调节、远程控制功能、超强保护电路、一张发送卡可带任意多块接收卡（即任意多块显示屏，可屏幕分割）；

支持多显示屏、多屏独立编辑；支持多窗口多任务同时播放；文本支持Word，Excel；

支持图片浏览方式;日期、时间、日期+时间、模拟时钟等各种正负计时功能；提供外部程序接口；支持视频源色度、饱和度、亮度、对比度软件调节；支持网络连接，可以与局域网、广域网等计算机网络联网，显示网络数据信息，实现网络控制；支持时钟显示功能；支 持亮度调节功能；

LED显示屏拼缝间隙误差小于1mm。

系统主要设计指标

1：户内环境下，以工业单相交流供电，并有先进延时加电防电流过冲保护设计，使大屏加电过程稳定、可靠、无打火现象。

2：户内屏屏体点亮过程，逐步加亮，防止过冲。

注：根据显示屏实际面积与最小视距，按照国际惯例、行业标准（电子工业部）选定象素点中心距（每平方象素点44322点）。

3：亮度与视角   每色128级亮度等级，软件调节。

4：组合集束式象素单元，使显示单元无飞线、无接杆、不仅便于生产、安装、调试、维护，而且减轻了屏体重量（20kg/mm）和屏体厚度（厚度＜10cm），同时又大大增加了系统的可靠性。

5：实时同步显示    计算机将信号实时传输到屏幕上。

6：软件全兼容，全开放   ＰＣ机的各种文字、图形，网络软件全兼容、透明，各种文字、录入、编辑播放功能先进齐备。

7：视距3－300米

8：视角：室内显示屏不存在视角问题

9：每色灰度等级256级

10：色彩256×256＝65536种

11：显示屏寿命＞10万小时，显示屏平均无故障时间＞5000小时

12：全屏盲点数 交货时全屏无盲点

      三年内盲点数＜3/10000（符合电子部行业标准）

13：画面刷新速率>160帧/秒

14：通风散热   屏体自然温升＜10度

15：通讯距离 不大于80米（超过80米需用光纤代替网线，材料费用由对方负责）

屏体设计：

１：屏体总框架的设计贯彻用户的思路做到外形美观大方整体协调。

2：LED显示屏分布在大屏两边，2米*4米，各两块

3：屏体厚度：10cm

4：工作电压：220V

5：最大功率：540W

2.2.8通讯型彩色摄像机

该通讯型彩色摄像机采用了EXview HAD CCD技术，使得图像更为清晰和高质量，同时还配备有各种便捷的功能，如自动ICR功能、报警功能和RS-232C/422串行控制，这使得它们对于远距离学习、礼拜场所、法庭、事件现场、音乐厅等远程拍摄应用来说是一种理想的选择。

2.2.9矩阵切换系统

2.2.9.1专业RGB矩阵切换器功能特点：

RGB系列电脑信号切换器矩阵是专门为计算机显示信号以及高分辨率RGB图像信号的显示切换而设计的高性能智能矩阵开关设备，用于将各路电脑信号输出通道中的任一通道上，该系列产品广泛用于大屏幕投影显示工程、监控调度中心、指挥控制中心、多媒体会议室等场合。

本产品是具有高可靠性的智能设备，设计中采用容错技术，并可以自我判断故障点、启用备用电路，并采用了高抗干扰能力的通信接口电路，保证了通信的可靠性，具RS232通信功能，用户可以方便的完成演示过程中的信号切换。

本产品带有断电现现场切换记忆保护、LCD液晶显示等功能，具备RS232通讯通讯接口，可以方便与电脑、遥控系统或各种远端控制设备（如快思聪、AMX控制系统）配合使用。

2.2.9.2专业AV矩阵切换器

中型矩阵（V2060AX-128X128）：

V2060A系列产品采用了ARM9微处理器技术，使用LINUX操作系统内核，可实现安防自动化，单机箱可支持最多512路视频输入和240路视频输出。

V2060A系列产品功能强大，适用于所有安防系统。其预配置功能，可确保最高的可靠性，模块化结构易于安装、操作和扩展。V2060A代表了视频矩阵切换/控制系统的顶尖技术，具有很高的性价比。

用户可预定义系统巡视，成组切换，事件定时器，这些预定义功能可以分别在单个监视器上执行。具有视频环接功能，可向DVR或其他存储设备输出并记录。

基于Windows的系统设置软件大大简化了初始安装过程和方便了后续系统参数维护。矩阵切换/控制系统通过RS-232数据与控制器或PC机进行通信。

联网系统采用中心联网方式，由中心矩阵统一配置管理，非中心矩阵可通过网络从中心矩阵下载配置信息，真正实现了联网系统的分布式部署集中式管理。

配套的GUI软件提供的虚拟屏幕操作键盘，具有V2116系统键盘所有功能，更简化了系统操作。

系统具有网络通讯加密功能，确保网络通讯安全。

产品特点：

采用ARM9微处理器技术，使用LINUX操作系统内核

最大240路视频输入,16路视频输出或112路视频输入,32路视频输出

易扩展的高密度结构，可随时升级

可选内部视频丢失检测功能，视频丢失信息可以转发给网络服务器

摄像机标题及时间信息可在屏幕上任意移动

支持基于Windows的多媒体管理软件

8个可扩展RS-232通信口，最多可扩展至32个键盘口

具有1个以太网口，可由多个以太网键盘通过网络进行控制

128个通用巡视，35个事件定时器，128个成组切换

通用巡视和成组切换可实现自身调用及相互调用，并可调用远程视频输入

自动报警调用，最多支持1024路报警输入

具有以太网报警转发功能，可转发至远程联网矩阵和计算机

通过键盘分组和摄像机分组设置，实现键盘与监视器/摄像机间的精细化控制

联网系统采用中心联网方式，实现矩阵系统的分布式部署集中式管理

非中心矩阵可通过网络从中心矩阵下载系统配置信息

支持系统备份和恢复

系统具有网络通讯加密功能，确保网络通讯安全。

可设置系统优先级和用户口令

中/英文菜单

主控键盘（V2116X）

产品描述

V2116系列键盘兼容所有Infinova矩阵切换/控制系统，支持桌面和机架两种安装方式。

该键盘可以进行视频切换、菜单编程、摄像机选择、报警确认、镜头控制和成组切换等操作。

V2116系列键盘支持用户密码输入功能，提高了系统安全性。曼码、RS-422及RS-485输出可以直接控制16个Infinova快球或云台。键盘上的三维摇杆可以控制定速或变速云台或摄像机。按键可控制电动镜头的光圈(开/关)，焦距(远/近)，图像缩放动作。LCD显示屏上能够显示摄像机ID、监视器ID和键盘输入的数字。内置蜂鸣器会在系统出现故障时发出警报声，提醒操作人员。

V2116系列键盘采用以太网或双向RS-232通讯协议与Infinova系列矩阵切换/控制系统通讯，并提供六种不同的波特率使其真正能够兼容各种矩阵切换/控制系统。键盘上还有四个指示灯，显示系统当前运行状态。

产品特点

可直接控制16个快球摄像机；可直接连接解码器

通过RS-232协议或以太网与矩阵切换/控制系统通信

曼码、RS-485协议控制定速或变速云台及快球操作

三维可变速操纵杆

LCD显示屏

选择摄像机、监视器及辅助设备

控制预置位、花样扫描、巡视和成组切换

报警确认

系统编程

摄像机锁定功能

2.2.9.3专业AUDIO矩阵切换器

AUDIO音频信号切换器矩阵是专门为音频信号的切换而设计的高性能智能矩阵开关设备，用于将各路电脑信号输出通道中的任一通道上，该系列产品广泛用于大屏幕投影显示工程、监控调度中心、指挥控制中心、多媒体会议室等场合。

本产品是具有高可靠性的智能设备，设计中采用容错技术，并可以自我判断故障点、启用备用电路，并采用了高抗干扰能力的通信接口电路，保证了通信的可靠性，具RS232通信功能，用户可以方便的完成演示过程中的信号切换。

本产品带有断电现现场切换记忆保护、LCD液晶显示等功能，具备RS232通讯通讯接口，可以方便与电脑、遥控系统或各种远端控制设备（如快思聪、AMX控制系统）配合使用。

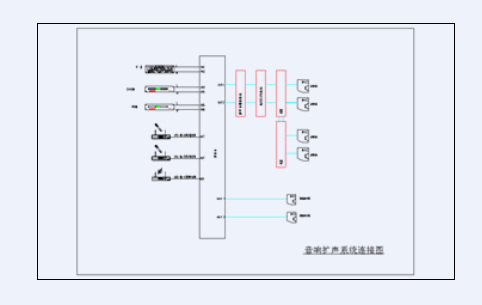

2.3公安局指挥中心音响系统:



该系统建设以满足一楼多功能厅、二楼指挥中心及会议室等地音响系统的需要，除配套专业的调音台、功放、音响系统外，还灵活配置部分的移动无线麦克风，为保障会议系统设备的安全，配套专用的配套设备，并增加录音设备。

2.4公安局指挥中心数字会议系统

作为交互式视频通信的重要应用，视频会议系统正随着通信网络和编解码技术的不断发展而获得越来越多的应用。公安局智能系统建设以现有公安局视频会议系统为核心，但视频会议系统所固有的回声及啸叫，回声和啸叫产生的根本原因是声音被话筒拾取后放大扩声再次被话筒拾取的过程。本次数字会议系统以松下会议系统为核心，它能够有效的抑制回声和啸叫的产生，有效地避免此类问题的产生就要求话筒能够话话时自动开启，不说话时自动关闭。

2.4.1智能会议系统设备介绍

智能型会议系统

◆  内置智能抑制啸叫功能

主机内置啸叫抑制功能，当由于会议室环境或其他因素引起啸叫时，可以启动控制器的啸叫抑制功能进行抑制。啸叫抑制功能可以进行环境学习，经过环境学习后的啸叫抑制功能清晰地分辨啸叫声音和发言声音，从而使啸叫抑制达到最佳效果

◆  高保真扩音效果

话筒单元采用双指向性技术ECM话筒，可以对发言者的声音域周围的噪音加以区分，即 使在多种噪音混杂的环境下，也可以顺畅完整地传达发言内容，从而实现高保真的扩音效果。

话筒超指向性

话筒单元内置4个高灵敏度ECM话筒，4个ECM按不同位置分别采集声音，通过运放电路和数模比较，系统能清晰地采集话筒前方的发言者的声音，而不受周边的发言者声音和环境杂音的干扰。

可通过触摸屏对会议室整体进行集中控制

配置RS-232C控制端口，可通过触摸屏对会议室整体进行集中控制，实现一键通的功能需求

语音自动跟踪功能

通过安装有专用软件的PC辅助，可以与摄像头等进行连接，可以自动追踪拍摄发言者的视频图像，并显示在屏幕上。

声控模式

有线会议系统的主机设定为声控模式时，参加会议的人员不需手动操作，直接对准话筒讲话，就可以启动话筒单元进行发言，并具有声控－后话者优先、声控－先话者优先、手控－后话者优先、手动－先话者优先、主席独控5大会议模式

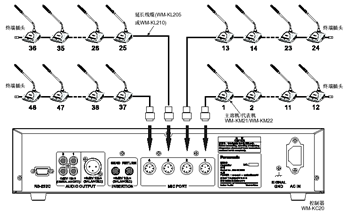

主机：

作为会议系统的核心部分，会议控制主机提供了强大的功能和极好的稳定性。

包含了所有话筒单元的电源供应和基本的控制功能。在与PC机连接之后，更可通过会议系统的管理软件，实现更多的功能与设置。

·手拉手输入方式

·可以与最多接入48个话筒的话筒单元相连接（12X4通道）

·可以与最多接入2个话筒的主席机相连接

·内置啸叫抑制器

·无需计算机即可进行细微方面的设定

·配有能够轻松进行音响调整的输入/输出插入端子

·转配具有高扩展性能的RS-232C端子

·最大发言人数设定范围1－8，初始值为4

应用范围：

适用于政府、企业、宾馆等的会议室，培训和教育场所，公司董事会会议室，以及议会内小会议室等

主席机：

作为会议系统的话筒单元，设计者的目标是向与会者提供高清晰度的语音，这是确保会议稳定进行的最重要条件。

话筒单元采用了4 ECM结构,不但做到了从高音到低音的无缝覆盖，而且实现了前所未有的±45°超狭指向角。使与会者可以十分舒适的进行发言，不用再考虑是否与话筒的距离稍远等问题。

有香槟色长杆和黑色长杆或短杆供客户选择。

优势特点：

◆超精确语音识别启动

合成了传统的F-R比较法，将发言者的话音音量与环境噪声音量进行比较。以行业最尖端的技术，确保了话筒对发言者的语音识别。

◆自动噪声调整功能

 可通过对环境噪声的动态分析进行调整，自动反馈抑制啸叫，即使在噪音复杂的环境下也可将声音调到理想状态。

◆双重反馈抑制效果

 超指向性话筒单元确保了高清晰无噪声语音传输。同时，控制器内的反馈抑制装置兼备了动态限波和预限波双重功能，有效抑制了突如其来的反馈信号。

◆具有长/短杆、香槟色和黑色可供选择，外观设计时尚美观

◆主席单元具有优先功能

代表机：

作为会议系统的话筒单元，设计者的目标是向与会者提供高清晰度的语音，这是确保会议稳定进行的最重要条件。话筒单元采用了独创的4 ECM结构,不但做到了从高音到低音的缝覆盖，而且实现了前所未有的±46°超狭指向角。使与会者可以十分舒适的进行发言，不用再考虑是否与话筒的距离稍远等问题。

有香槟色长杆和黑色长杆或短杆供客户选择。

优势特点：

◆超精确语音识别启动

合成了传统的F-R比较法，将发言者的话音音量与环境噪声音量进行比较。以行业最尖端的技术，确保了话筒对发言者的语音识别。

◆自动噪声调整功能

 可通过对环境噪声的动态分析进行调整，自动反馈抑制啸叫，即使在噪音复杂的环境下也可将声音调到理想状态。

◆双重反馈抑制效果

 超指向性话筒单元确保了高清晰无噪声语音传输。同时，控制器内的反馈抑制装置兼备了动态限波和预限波双重功能，有效抑制了突如其来的反馈信号。

◆具有长/短杆、香槟色和黑色可供选择，外观设计时尚美观

◆主席单元具有优先功能

·配有超高精度的语音切换装置

·采用可以抑制啸叫的窄指向性麦克风

·内置可以在最佳角度听取声音的扬声器

·采用高雅的香槟金色。外观设计易于使用，并且具有时尚感

2.5公安局指挥中心桌面显示系统:

新建由液晶屏及自动升降器、VGA/AV矩阵切换器等组成显示系统，以满足每个参与会议的主要人员都能在显示屏上，看到相关的会议内容

液晶显示升降系统主要用在公安局中心会议室内，为每一位提供一台17英寸液晶显示屏，当开会需要使用显示屏时，隐藏在会议桌内部的升降机，把显示屏从会议桌下面升到桌子表面；当不用显示屏时，升降机自动下降，显示屏隐藏在会议桌内部，保持桌子表面的平整和美观。并配套隐藏式插座。

显示屏升降系统

桌面镶嵌




  升起状态




 闭合状态

在使用时，升降器可通过外部的智能控制系统进行控制。如果系统中配有中央控制系统，使用时只需用手轻轻触动控制系统的触摸屏操作键（如没有设计安装智能控制系统，可以选用无线遥控和单机升降的方式），翻盖就会自动打开、显示器平稳地升至桌面后，会自动向后旋转，调整至最佳可视角度。液晶显示器采用外型小巧，屏幕适中的17英寸，分辨率为1280*1024的多媒体液晶显示屏。整个系统造型美观功能齐全、安装方便、操作简单，设计上充分考虑到会议多媒体显示系统的先进性。

2.6公安局指挥中心中央控制系统:

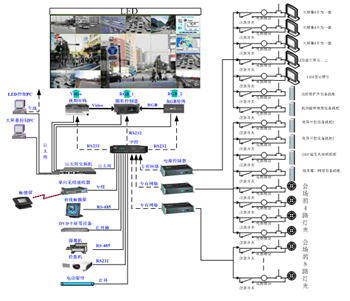

中央控制系统：是用来对指挥中心内声、光、电等各种设备进行集中控制，包括各种子系统及各种设备电源的开关、现场灯光、音量的调节、屏幕的升降、窗帘的开合，各种多媒体设备和矩阵的操作等等。只需在一个彩色触摸屏上即可实现对所有系统设备的控制操作。

    在****公安局指挥中心新建中控系统，成为日常会议控制的核心，以满足对二楼指挥中心系统内有关设备的控制，对会商室内灯光、设备电源、PDP等离子显示墙、视频音频矩阵、摄像头、液晶升降系统等的控制。

2.6.1系统设备介绍

在对中控系统选型时以能够最大限度的满足实际工作的要求，把满足用户的业务管理作为第一要素进行考虑，采用集中管理控制的模式，在满足功能需求的基础上操作方便、维护简单、管理简便。

用国际知名的器材，以及有雄厚实力和绝对优秀技术支持能力的厂家、代理商，以保证设计指标的实现和系统工作的可靠性。

选用同类产品中技术最成熟、性能先进、使用可靠的产品型号，以保证器材和系统的先进性、成熟性。

选用高度智能化、高技术含量的产品，建立系统开放式的架构，以标准化和模块化为设计要求，既便于系统的管理和维护使用，又可保持系统较长时间的先进性。

PRO2的技术参数：

PRO2中控主机用于满足大中型指挥中心和大中规模商业应用。6个内置的COM端口，8个红外/ 串行端口，8个I/O多用端口，8个绝缘继电器端口，1个CRESNET接口。PRO2内置Y总线扩展插槽中可安装3个Y总线控制卡。可以通过添加快思聪Z总线以太网卡来轻松实现安全的以太网连接和完全的e-Control 2 Xpanel支持。

技术规范：

处理器：32位Freescale ColdFire微处理器

内存：SDRAM 32MB   NVRAM 256KB  闪存 4MB

操作系统：实时，优先，多线程/多任务，FAT32文件系统，支持长文件名；支持SIMPL WINDOWS和SIMPL+。

Crestron 第二代专业双总线控制主机；

具有6个RS232/422/485控制接口；

支持硬件/软件握手，最高波特率达115200bps；

具有8个IR/单向RS232控制接口；

作为红外输出时频率达1.2MHz；

作为单向RS232输出时最高波特率达115200bps；

具有8个30V/1A的弱电继电器；

具有8个模拟或数字的I/O口；

有1个Z BUS插槽，可安装C2ENET-1/C2ENET-2卡，连接到LAN/WAN；

具有3个Y BUS插槽，可插入红外卡、弱电继电器卡、RS232卡等，从而增加控制接口；

具有1个闪存插槽；

具有4芯标准cresnet接口一个；可接入端口扩展模块

前/后面板具有一个编程/调试用的计算机DB9接口；

LCD前显示/操作面板；

TPSI-6X

TPS-6X无线触摸屏结合人类工程学的设计，款式时尚高档，显示功能多样化。TPS-6X是一款颜色鲜明且对比度高的彩色触摸屏，为家庭影院和多媒体播放提供了一个理想的用户界面，并且能够掌控其他的设施，为每一个独特的应用实例所量身订做的定制型控制屏幕的创新提供了一个广阔平台。

用于掌上和桌面式的轻便型轮廓设计

5.7寸有源矩阵彩色触摸屏显示

16位isys图形

640*480分辨率

高速2.4GHz RF 无线技术内置单向IR无线功能

有线以太网以及快思聪Home CAT5视频连接

C2ENET-1的技术参数：

C2ENET-1是一个10/100BaseT半双工/全双工以太网扩充卡，安装在2系列控制系统的任何Z总线扩展插槽中。C2ENET-1提供以太网连通性，内置网页服务器和e-Control®2技术。C2ENET-1允许在以太网局域网、广域网或互联网上进行远程诊断、编程以及以太网系统间通信（EIC）。

10M/100M自适应以太网网卡；

具有1个10M/100M RJ45网络接口；

支持全双工、半双工；

支持TCP/IP、UDP/IP协议；

可安装在2系列主机的插槽内；

STI-COM的技术参数：

RS232/422/485扩充模块；

具有2个DB9的RS232/422/485串口，最高波特率达到115200bps；

具有一个6芯的Cresnet接口；

常用来控制具有RS232/422控制接口的设备；

单CPU系统可切换1024路视频输入，128路视频输出

外置CPU，带可选的双CPU/热切换

易扩展的高密度结构，可随时升级

摄像机标题及时间信息可在屏幕上任意移动

C2N-VEQ-4

C2N-VEQ4为任何快思聪的控制系统新增的专业音量控制，均衡以及信号路由选择提供非常简单的解决方案。在占用半个空间1U机架空间的基础上，C2N-VEQ4可控制4通道的数字音量和音调，4个12段的图形/参数均衡器以及一个完全可调节的4x4矩阵混音器。

4*4音量调节

4路混音控制

4路平衡和非平衡音频输入

24字节 96KHz数模，模数转换

每路可单独设置该路的高音、低音、音量、静音

5模式的12段声音均衡输出设置

C2IR-8的技术参数：



C2IR-8安装在2系列控制系统的任何Y总线扩展插槽中，提供8个红外控制口。

技术规范：

红外线-串行输出A-H：8个2针3.5mm可拆卸终端模块，8个红外线/串行输出口，红外线输出最高可达1.2MHZ。

红外控制端口扩充卡；

具有8个红外/单向RS232控制端口；

可安装在2系列主机的插槽内；

CENI-HPRFGW：高性能电源RF网关

单向射频接收机通过CRESNET网络与控制系统进行通信的RF接收机。每个CENI-HPRFGW支持大约300英里的范围。

超稳定无线通信

可管理多达16个TPSI-6X的触摸屏

快速方便安装的动态搜索功能

“Wi-Fi friendly”通道选择

内置RF网络诊断

长达250英尺的室内范围

以太网和cresnet

CNPCI-8的技术参数：

CNPCI-8是一种Cresnet电源控制界面，带有8个绝缘SPST继电器，每个为120/277VAC非调节灯光或电源控制提供额定为20A电流的开关控制。安装在NEMA表面安装箱中，可通过Cresnet网络同任何2系列控制系统进行通信。此外，CNPCI-8提供了8个直接输入端，可采用外置按钮或接点闭合式实施控制。

8路强电继电器；

每路容量为 277VAC/20A；

常用来控制电动屏幕、窗帘、设备电源、日光灯等；

2.7公安局指挥中心视频会议系统迁移

目前****公安局指挥中心已建设完成地州到县的硬件视频会议系统。可以完成国家公安局指挥部到省-地市级的视频会议系统，通过该系统，已具备进行日常开会、讨论、会商、培训等日常的工作。将原有系统迁移到新的指挥中心。

2.8公安局其他监控信号系统迁移

目前****公安局指挥中心已部分建设完成县局的视频监控系统。目前已会聚到中心，通过该系统，将原有系统迁移到新的指挥中心，与图象中心系统进行整合。
