海康威视出入口车牌识别收费系统组网方案
2016-04-05 16:15:40
来源：
海康威视作为全球知名安防企业，其视频监控技术一直处于业界领导地位，旗下监控产品备受行业内外瞩目，众多公司以其新技术为标杆纷纷效仿。当然，海康威视并不只满足于监控领域的辉煌成就，而凭借其强大的研发技术支持、庞厚的人才储备，将视频识别、视频智能分析等技术融合到报警、可视对讲、门禁、停车场出入控制和车位引导等系统中，并形成成熟稳定、无缝集成的智能化系统解决方案，致力于打造超高的客户体验，便利于人们的生活。本刊在第6期就曾介绍过融合了视频监控技术的海康威视现代停车场系统解决方案，备受行业好评。那么本期这套海康威视出入口车牌识别收费系统组网方案相信同样价值非凡。
系统构架成熟稳定，多样组合，施工简便
一套完整的海康威视出入口车牌识别收费系统大致分为前端子系统、中端传输子系统、后端管理子系统三大部分。其中前端子系统主要由线圈检测器、出入口抓拍摄像机、电动挡车器、出入口控制终端、LED信息显示屏等组成；中端子系统基于TCP/IP以太网网络架构进行数据传输，由各类交换机及光纤收发器组成；后端子系统以自助缴费机和中心管理平台等组成。系统前端主要设备全部采用标准化的IP接口，主干数据传输均为以太网传输网络，同样有机结合RS485总线技术以及射频RF无线技术将电动挡车器、出入口控制机、RFID读卡器、蓝牙读卡器、出入口补光抓拍单元、视频监控单元等设备有效地紧密集成在一起，形成一套车牌识别精准、快速，车辆出入高效的前端子系统。
整个这套系统在设计上充分考虑了开发的体系构架，采用设备代理的方式方便第三方厂家集成接入，可以灵活地与原有系统或设备进行对接，管理软件与第三方平台通过WebService接口完成交互，具有高度的多业务功能融合能力。同样，该系统具有高度集成性，可与停车诱导系统、一卡通系统、门禁系统、巡更、视频监控等系统实现无缝对接，以最经济的投入实现最强大、最实用的效果。
海康威视这套出入口车牌识别收费系统组网方案还具有一大亮点，整个大系统可以“抽离”后端中心处理平台灵活组成一个“单机版”车牌识别系统，所谓“单机版”，即只需前端车辆检测器、电动挡车器、出入口补光抓拍单元、LED显示屏和后端出入口控制终端、中心缴费机、液晶显示屏或PC端即可。这套组合中，海康威视的DS-TPEXXX系列出入口控制终端就具备了信息数据存储、管理、查询的功能，并且该设备自带软件客户端，只需配备一台显示器即可使用，同样达到了车牌识别与收费的功能；这样的组合不仅仅只是简化了系统组成，它还可多分布式布置管理，例如：若应用场所有多个出入口管理，海康威视这套“单机版”系统仍然适用，并且只需其中一台控制终端作为管理端系统即可，车辆数据存储可以通过DSTPEXXX系列出入口控制终端单个或多个存储，之间通过交换机以以太网络传输，这台管理端可以任意调取每个终端的存储数据，以便控制每个出入口的收费管理，并不需要大的数据中心或整个中心管理平台。这对于中小型纯停车场出入口收费场所的控制管理来说，在节约成本的同时并没有减少收费管理的基本功能，大大增加了用户体验感及设备实用性。
产品线设备先进齐全，多样化配套组合提供参考
海康威视这套车牌识别收费系统设备线整齐，各设备各司其职，联动高效，实现了对车辆的全天24小时监控覆盖，记录所有通行车辆、自动抓拍、记录、传输和处理，同时完成车牌、车主信息管理、收费、对账等功能。其中电动挡车器模块主要设备有：电动挡车器、车辆检测器、遥控发射接收器、遥控发射器；车牌识别模块主要设备有：出入口补光抓拍设备、车辆检测器、出入口控制终端、LED显示屏、自助缴费机等。下面就对各主要设备的选型稍作陈列。
海康威视车牌识别收费系统
出入口补光抓拍单元：海康威视的视频监控技术毋庸置疑是极其成熟的，在出入口补光抓拍单元中，海康威视研发推出了3款抓拍敏捷而精准、基础性能优秀的摄像机，分别是DS-TCG225200万像素出入口补光抓拍一体机、EVU-213X-TK140万像素出入口补光抓拍单元、EVU-243X-TK200万像素出入口补光抓拍单元。三款摄像机都具有清晰度高、照度低、帧率高、色彩还原度好的特点，外观上均带有防护罩及补光灯，精致实用。这里着重介绍DS-TCG225200万像素出入口补光抓拍一体机，该机采用1/1.8"高清晰逐行扫描CMOS，成像佳，最低照度可达到0.002LUX，加上内置的两颗LED补光灯足可胜任在夜间星光级低照度环境下的高清抓拍；该机具有RS485接口、RS232接口以及以太网接口，并支持GLE电信全网通无线传输功能，传输方式多样，施工简便；其智能算法丰富、准确，可以识别车身、车牌、车型、车身颜色并支持黑白名单控制，内置8GSD卡可将黑白名单导入存储，即使在网络传输出现故障或停电等情况下也可脱机工作，这样的技术在众多抓拍机中独树一帜；除此之外，5.2-13mm的电动变焦镜头，以及可选的地感线圈触发、视频检测触发方式都为该机在前端车牌识别模块中起到了至关重要的作用。
出入口控制终端：该系统中的出入口控制终端采用的是海康威视DS-TPEXXX系列，这款出入口控制终端采用的是X86构架，嵌入式无风扇设计，具有极强的抗恶劣环境能力；这款终端专用于出入车辆抓拍、记录，车辆数据采集、存储和处理，最大支持4车道数据接入，接口丰富，具有4个百兆网口和2个千兆网口，再通过交换机可以连接多个PC机及控制终端，实现数据共享，终端本身就对车辆数据具有处理功能，任一主机均可通过网络对其它终端数据进行实时调取，这一终端的应用分担了后端服务器的大量数据存储，并且数据调取灵活、查询快速、不易丢失。
车辆检测器：海康威视LD-2202-R车辆检测器采用的是线圈触发方式，支持2个线圈接入，根据车道应用情况将灵敏度分为8个级别可调，最大响应时间为32ms，主要与抓拍单元车辆识别功能相结合，起到对车辆的联动检测，提高车辆数据检测度。
海康威视的电动挡车器同样丰富，多种型号可供选择，有DS-TMG4XX4系列自动挡车器，采用国际最新技术研制，工艺精制，具有栅栏、90°曲臂、直杆等道闸类型。这类设备选配中，海康威视最新推出的6系列自动挡车器尤为突出，该自动挡车器手柄、遥控器、按键等多种方式实现起落杆，起落杆速度全程独立可控，运行速度可在1.2-1.8s之间无级调速，道闸栏杆方向全向可调，支持多种场合架设，在防砸方面除兼容常规的地感线圈、主动红外、压力载波方式外，还采用先进的电流检测防砸技术，并可对检测电流大小进行设置，当有微弱的电流遇阻变化时即迅速抬杆，对车辆损伤度降到最低；同样在防撞，防冲关上，若车辆撞击挡车器栏杆，该挡车器直杆可水平向前90°摆动，避免了断杆、折杆及损坏挡车器和伤人现象的发生，对挡车器起到了很好的保护作用。
自动缴费机：DS-TPXXX系列自动缴费机可供用户选配，集停车场系统自助缴费、车辆查询、方向寻车、广告发布等多功能于一身，支持纸币、银行卡、储蓄卡等多种缴费方式，凭条采用热敏打印，19寸平面声波触摸屏，定位准确反应灵敏，8ms的响应时间可有效提高车辆缴费离场效率，节省人力成本，减小车辆出场时间，避免拥堵。
LED显示屏：海康威视IS-TVLXX系列LED显示屏支持单色、双色、单行、双行等多种类型，可显示车牌、车位信息、收费信息等常用停车场收费信息，同样具有RS485/RS232、IP网络接口，通讯方式多样化，该系列LED显示屏分为7个型号，平均功耗20W到120W不等，均支持语音播报功能。

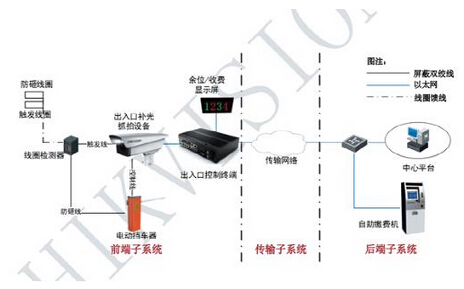

方案拓扑图
系统功能完善，针对性强，满足出入口安全、快速缴费
车辆管控识别一步到位
该系统前端抓拍识别机采用CMOS或CCD高清晰逐行扫描，不论是大雾还是夜间环境都能准确抓拍高清图像，抓拍摄像机内置智能识别算法，将车辆区分为“固定车”、“临时车”、“布控车”三种车辆类型，实现车辆区分管理；识别响应时间在200ms以内，车辆捕获率≥99%，车牌识别准确率≥95%，可存储车辆黑白名单，确保固定车辆准确识别、快速通行；系统可自动对车牌号码、车牌颜色进行记忆识别，在实时记录通行车辆图像的同时，还具备对符合“GGA36-92”（92式牌照）、“GA36-2007”（新号牌标准）、“GA36.1-2001”（02式新牌照）标准的民用车牌、警用车牌、军用车牌、武警车牌的车牌自动识别能力，包括2002式号牌；车牌识别颜色包括黑、白、蓝、黄、绿五种。
完整的车辆信息记录
该系统收录的车辆信息包括车辆通信信息和车辆图像信息两类：1、在车辆通过出入口时，系统能准确记录车辆通行信息，如时间、地点、方向等；2、在车辆通过出入口时，牌照识别系统能准确拍摄包含车辆前端、车牌的图像，并将图像和车辆通行信息传输给出入口控制终端，并可选择在图像中叠加车辆通行信息（如时间、地点等）。与此同时，该系统的车辆信息收集主要有两种方式：双立柱和单立柱两种方案，在双立柱方案下，闪光灯与摄像机分离双柱安装时拍摄的图像可全天候清晰辨别驾驶室内司乘人员面部特征；单立柱方案时抓拍摄像机与闪光灯同杆安装。二个方案均提供车头高清图像，也可包含车辆全貌。
除了收录车辆出入收费信息外，该系统还增加了车辆轨迹信息、停车场车辆诱导信息，从用户进入、停车、寻车、缴费、出场提供一条龙的服务，以“车辆运行轨迹信息”为例介绍，该功能提供有车辆进出场运行路径信息，将路径绘制于系统中停车场平面图，用户可在自助端了解车辆停车方位及寻车路径、导航；管理员可通过车辆行车轨迹对车辆实施实时监控，提高车辆行进安全性，具有超高用户体验。
丰富的收费方式、系统布局
通过车牌识别记录车辆进出时间，从而匹配对应收费规则。收费方式可通过人工收费、中央人工缴费、自助缴费等，其中自助缴费可通过现金缴费、银行卡缴费、支付宝缴费、微信缴费等。这里不得不提的是，为了进一步丰富用户缴费方式，海康威视为这套系统研发了一款APP软件包，可植入到任何第三方专业停车场APP系统中，用户可通过该APP进行缴费，进一步提高缴费效率。同时收费布局格局场景灵活，支持安全岛模式、无安全岛模式、出入混行模式、多角度抓拍模式等。其缴费流程为：
包月车辆、VIP车辆、临时车辆在免费时间内、已缴费车辆在限定时间内识别车牌自动放行（可选）；
临时未缴费车辆出场时系统自动抓拍并识别车牌号码，识别正确的车辆系统自动计算停车时间及停车费金额，由收费员确认收费后系统自动放行；
对于识别错误无法自动匹配的车辆，由收费员采用模糊匹配的方式人工匹配到入场车辆信息，确认后系统自动计算停车时间以及停车费金额，由收费员确认收费后系统自动放行；
对于无牌车辆出场时，由收费员采用模糊匹配的方式人工和入场的无牌车辆进行匹配并确认入场车辆，确认后系统自动计算停车时间以及停车费金额，由收费员确认收费后系统自动放行。
专业化定制平台，多元管理成就中心大脑
海康威视出入口车牌识别收费系统采用的是iVMS-6710智能停车场管理系统软件平台，主要负责整个智能停车场管理平台的系统配置和业务功能，接收前端上传的过车信息并集中存储处理，查询以往过车信息以及布控操作等。
该平台软件具有实时监控、运维管理、录像回放、数据查询、车流统计、收费管理、车卡资料、反向寻车等多项控制管理功能。平台可以实时显示一个出入口的车辆通行图片，并支持多车道轮询，可一次显示正常通行信息、报警过车信息、行人信息等最新的1000条信息记录。
该平台默认有8种计费规则：1、包期收费；2、按时收费；3、按次收费；4、分时段收费；5、分时收费；6、日夜分时按次收费；7、按单位时段收费；8、不收费（针对特殊车辆）。系统管理人员对出入车辆的卡片以及车辆信息进行统一录入，管理授权，收发卡流程严谨，录入信息详细，包括车牌号码、车主姓名、使用人卡号和卡片类型、车卡分类、发行日期、截止日期、工本费，以及停车权限等，一旦布控车辆出现，将会进行相关的联动报警操作。同时平台提供有通行信息查询、报警信息查询、人行信息查询、操作日志查询、操作记录查询、场内车辆查询、停车记录查询、同步失败记录查询等数据查询功能。
