ZXA-Z17蓝剑无人机管控系统的组成和特点：

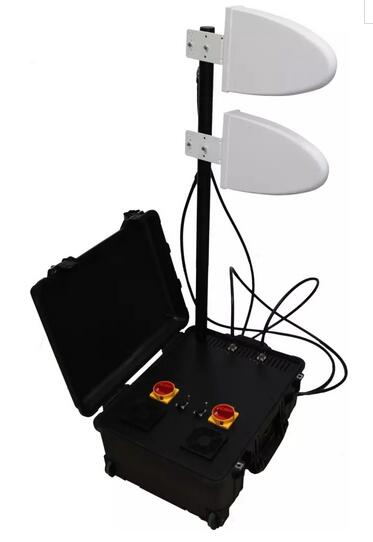

ZXA-Z17蓝剑无人机管控系统图

ZXA-Z17蓝剑无人机管控系统主要采用超高频宽带干扰技术和射频抑制技术。

1.3  ZXA-Z17蓝剑无人机管控系统广泛应用于各种关键场所来防范低空域飞行器的入侵防御。例如下列场所的应用。

（1）司法监狱、军事管理区、国家战略资源项目、核工业设施、机场、政治等重要安保场所；

（2）重要会议或公众场所的重点安全防护；

（3）陆地或海面边防地界防护；

（4）军队驻地或国家要害部门的区域安全防护；

（5）打击利用无人机作为违法活动载体的案件，如：运/贩毒、走私、违法物品或信息传递；

二、系统架构；

2.1 系统组成：

系统组成：主机、天线、电池、三角支架、红外瞄准镜五部分组成。

2.2.1系统结构：便携式设计肩扛、手提、也可安装在三角架上固定。

2.3 系统功能实现

ZXA-Z17蓝剑无人机管控系统通过采取超高频宽带干扰技术和射频抑制技术：对无人机进行强制着落或者强制返航；无人机受到管制后，将不能传输视频、航拍照片以及收不到地面遥控者对其发出的任何指令；

2.4 系统特点

2.4.1灵活配置使用，可肩扛、手提、也可安装在三角支架上使用。

2.4.2伪装性外观：摄像机型外观设计， 在极其隐蔽情况下对无人机发起攻击强制着落或强制返航。

2.5.1技术指标：

1. 工作频率：1.  1.555GHz~1.585GHz；    2.  2.2GHz~2.485GHz；

3.  1.2GHz~1.3GHz（预留）  4.  5.725GHz~5.85GHz

5.  820MHz—850MHz（预留）

2. 最远工作距离：0-1000米（无障碍/无干扰情况）；

3. 操作温度：-10℃~60℃；

1. 4.主机重量：≤12公斤；

2. 5.主机尺寸：总长1800px，最宽处625px，最高处700px；

3. 6. 系统射频输出功率：20W~50W/40.8dBm~48.81dBm；

4. 7. 工作时间：2小时；

5. 8. 电池规格：锂电池， 48V，12Ah；

6. 9. 天线规格：内置定向多副天线，增益10dBi，垂直方向15度。
