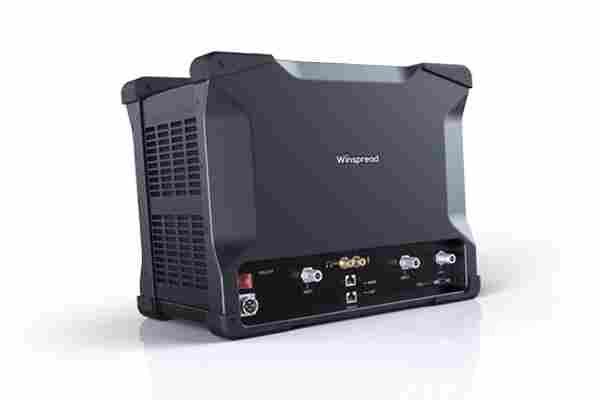

Wispread TD-LTE一体化多媒体便携基站，是闻远通信研发的一款灵活机动且可靠稳定的宽带应急通信系统，适用于在突发现场快速部署应急通信网络，提供语音、视频、定位以及全方位数据支撑。在公网瘫痪或其他恶劣环境条件下，能够有效保证在第一时间搭建现场应急通信系统，为现场作业提供有效保障，实现协同和现场指挥。
多媒体便携基站采用全封闭箱体设计，将核心网、基带单元、射频单元、多媒体集群调度系统、天馈系统集成在一起，模块化设计，功能齐全，可以快速部署开通现场通信网络，实现现场LTE/WIFI/模拟对讲等多种通信网络部署，并且实现与卫星通信、短波电台、4g公网、PSTN、网络的互通互联。
接口丰富：
220V航空电源接口；1个VGA接口；1个GPS天线接口；两个千兆以太网接口；两个射频通道接口；一个语音输入输出接口，2个USB接口
模块设计：
硬件均模块化布局，灵活部署，升级，可按照客户需求进行灵活配置，节约客户成本，满足不同条件需求。平台遵循控制、业务分离的原则，满足客户快速开发业务的需求。
处理能力：
采用多核处理器、网络处理器、DSP等不同板卡，面向不同类型的应用，提供强大的处理能力，多核处理器提供硬件加密引擎。控制面，采用x86多核处理器，支持强大的信令及协议处理能力。
产品参数：
|
规格 |
参数 |
属性 |
|
BBU硬件规格 |
基带处理器 |
TMS320TCI6614基带处理器 -4*1.2GHz TMS320C66x™ DSP 内核子系统 -1.2 GHz ARM Cortex A8 微处理器 |
|
RAM |
DDR3，2G byte |
|
|
FLASH |
NOR，1G bit |
|
|
接口 |
2个千兆以太网电口 1个千兆以太网光口 1个CPRI接口 |
|
|
同步 |
GPS，北斗，空口监听同步，时钟同步 |
|
|
其他 |
单板集成AD9361，可工作于1.4GHz-2.6GHz频段并提供外接功放接口 |
|
|
RF性能 |
满足3GPP TS 36.104 |
|
|
RF规格 |
MIMO |
2x2 |
|
覆盖半径 |
最大10Km |
|
|
工作频段 |
支持TDD模式 1.8G/1.4GHz/400MHz |
|
|
发射功率 |
双通道20W |
|
|
功能规格 |
3GPP |
Release 9，可向下兼容 |
|
工作带宽 |
5M/10M/20M |
|
|
配置模式 |
Config0：上行27Mbps，下行30Mbps Config1：上行17Mbps，下行60Mbps |
|
|
特殊时隙配置 |
10:2:2、3:9:2 |
|
|
S1 切换 |
同频、异频 |
|
|
X2 切换 |
同频、异频 |
|
|
系统配置方式 |
客户端 |
|
|
远程升级 |
支持 |
|
|
PC |
操作系统 |
默认win7 |
|
屏幕 |
15寸十点电容触摸屏，分辨率1024*768 |
|
|
硬盘 |
SSD固态硬盘60G |
|
|
USB |
×2 |
|
|
扬声器 |
杜比先进音频技术 |
|
|
整机接口规格 |
TD-LTE天线（外置） |
射频N口母头*2 |
|
GPS 接收天线 |
×1（N口母头 ），AC 5v |
|
|
以太网接口 |
x2 1000BASE-T，RJ-45 |
|
|
音频接口 |
耳机 ×1 麦克风×1 VGA×1 |
|
|
LED 指示 |
电源、运行状态、告警等 |
|
|
整机 |
工作电压 |
AC 220V |
|
整机功耗 |
<200W |
|
|
重量 |
23kg |
|
|
尺寸 |
280*380*450 mm |
|
|
工作环境 |
工作温度（整机自然散热） |
-40°C~75°C |
|
存放温度 |
-40℃~70℃
|
