无人机防御工作原理

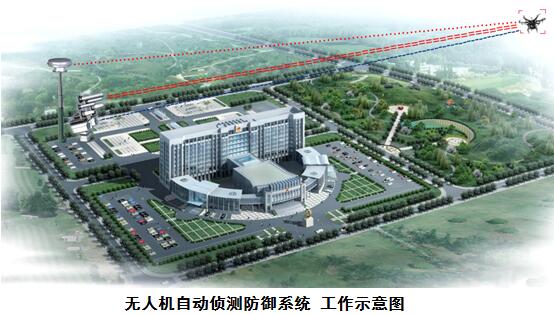

系统首先通过无线电侦测测向子系统对非法入侵无人机进行自动搜索、发现、识别和测向，同时启动光电侦测跟踪子系统对目标进行光学确认、定位并锁定跟踪，最后启动无线电干扰子系统对无人机测控和导航信号进行强电干扰阻断，迫使无人机降落或返航。系统采用多种技术手段和7×24小时不间断工作方式，实现了对非法入侵无人机的多鉴、多维、全天时、全天候自动监测和防御，单站防护面积近80平方公里（防护半径大于5公里，无遮挡区域），产品技术水平领先于国内同类产品。

无人机防御系统组成

系统单站由1套无线电侦测测向子系统（包括监测测向天线阵、监测设备等）、1套光电侦测跟踪子系统（包括可见光、红外线、激光监视设备）、1套无线电干扰子系统（包括干扰天线阵、干扰设备等）、1或多套辅助监测站/干扰站（可选配）以及1套监控中心软件组成。特别重要单位或特别重大活动无人机防御安保建议部署2-3套单站进行联合工作。

无人机防御特点

创新研制先进的无人机监测专用接收机和高速信号处理设备，实现对宽带、跳频等类型无人机信号的侦测接收和处理，能快速捕获和识别远距离微弱无人机信号；

创新研制高增益、低噪声无人机监测测向天线阵，大大提升系统的监测灵敏度，有效提高侦测防御范围；

采用无线电、光电等多种技术手段，使目标识别更准确有效，侦测防御能力更强；

设计全天时、全天候和无人值守自动工作模式，这对于特别重点单位、重要区域进行全天时无缝安全防护至关重要；

本系统采用可搬移式结构设计，设备装拆简单，部署灵活，开设快捷，特别适宜于在重大活动中对非法入侵无人机的监测防御。

无人机防御主要功能

对无人机信号进行自动、快速侦测发现、识别和测向定位；

对无人机信号的频谱、工作参数进行测量、显示和记录；

无人机款型自动识别；

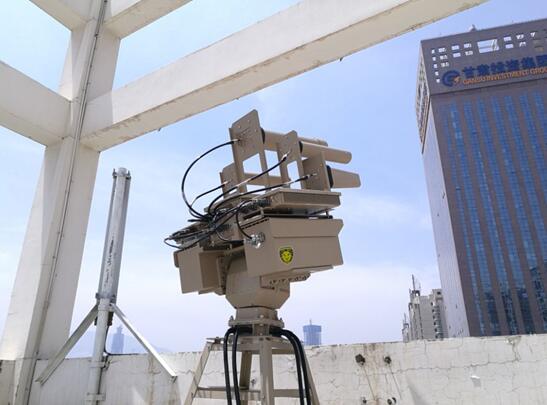

应用可见光、红外激光和热感应三光谱监视技术对目标进行识别、确认和锁定跟踪；

对无人机的遥测（下行）、遥控（上行）和卫星导航信号进行精准强电干扰；

发现无人机目标后自动告警，自动对无线电信号和图像进行记录取证；

无线电干扰可采用人工干扰（人工启动干扰）或自动干扰（发现后自动启动干扰）两种方式。卫星导航信号干扰须采用人工干扰方式；

采用拒止工作模式，系统可对指定空域或指定半径全周空域进行无线电干扰，阻止所防御区域内的无人机起飞或从外界侵入。

无人机防御系统参数

1)监测频率范围：  20MHz～6GHz内无人机工作频段

2)无线电监测范围: 半径＞5km，增配辅助监测站时范围可扩展

3)光电监视范围：  半径＞2km（搜索式监视）, 半径＞5km（引导式监视）

4)无线电干扰范围: ＞5km，增配辅助干扰站时范围可扩展

5)监测响应时间：  2s

6)监测防御时间：  7×24h（包括昼夜、全气候，不间断）

7)设备总重量：   150Kg （不含辅助安装设备）

8)最大输出功率：  380W

9)最大功耗：      1600W

10)供电：          AC220/10A

11)监测防御方式：  全自动，无人值守

无人机防御适用范围

主要适用于机场、公检院系统、监狱、看守所、戒毒所、保密机构、部队、大型赛事、演唱会、重要会议、政府机关、反恐领域等重要地点、设施，需要空间保密、无人机管控的地域。
