功能：
1、功率计2、红光源光3、OTDR4、LTDR5、1000兆宽带测速6、网络分析7、线路测试8、PON功率计9、寻线
一、菜单
1.光功率计2.PON功率计3.红光源4.OTDR5.LTDR6.网络测试7.千兆测速8.线路测试9.寻线器10.设置帮助11.问题处理
使用方法：
开机：按电源键，显示屏显示主菜单开机成功，触摸功能图标进入对应测试界面或按上下左右键光标选中功能图标，按OK进入测量界面，长按BACK返回主菜单，长按MENU进入参数配置，长按电源键关机。
1、光功率计：将光标移到光功率计图标按OK键或直接触摸进入，选择标准光功率计进入测量界面，测量口“OPM”,按左右键选择波长（850、1310、1490、1550nm），长按返回键（BACK）退出。
2、PON功率计：将光标移到光功率计图标按OK键或直接触摸进入，选择PON功率计进入测量界面，测量口：局端侧光纤插入“OLT”，用户侧光纤插入“ONU”。主要针对末级分光单个ONU上行1310nm或1277nm光功率值的测量，用于诊断光纤中是否存在在线用户（ONU）同时可判断ONU上行突发脉冲的光功率值及脉冲宽度是否正常。
3、红光源：将光标移到红光源图标按OK键或直接触摸进入，按左右键选择1HZ、2HZ闪亮，长按返回键（BACK）退出。
|
功能 |
参数 |
|
|
标准光功率计
|
波长范围（nm） 探头类型 功率测量范围（dBm） 测量精度 显示分辨率 光纤类别 光纤接口 |
800~1600 InGaAs -70~+6（-50~+25广电） 5% 0.1dBm 单模 SC |
|
PON功率计
|
测量波长 测量范围 接入损耗 测量误差 |
上行1277-1310nm -30~+6dbm 小于1db +-1dbm |
|
红光源
|
工作波长（nm） 发光器件 输出功率（mw） 调制 光纤类别 光纤接口 |
650nm FP-LD 5mw 0HZ、1HZ、2HZ 单模 SC |
|
网络测试
|
下载测速 Ping测试 Pppoe拨号 DHCP检测 WEB测试 |
1000兆 6组或设置 3组或设置 显示IP和网关 显示WEB界面 |
|
线路测试
|
4组环阻 4组不平衡电阻 测量精度 |
1-8000Ω 1-1000Ω 5% |
|
线路寻线 |
音频寻线 超音频寻线 |
8000/1600HZ-10vpp 400Khz调制800/1600HZ-10vpp |
|
LTDR |
测试长度 测试脉冲幅度 测试脉宽 测试分辨率 |
5-2000米 10v 10、30、100、300ns、1、3us 0.6m
|
|
其它
|
供电方式 电源适配器 单项最大电流 待机电流 电池持续工作时间 自动关机时间（min） 工作温度（℃） 存储温度（℃）4 |
锂电/4000MAH MicroUSb5V/1000mA ≤200mA ≤2uA ≥10H 可调 -10~+50 -25~+70
|

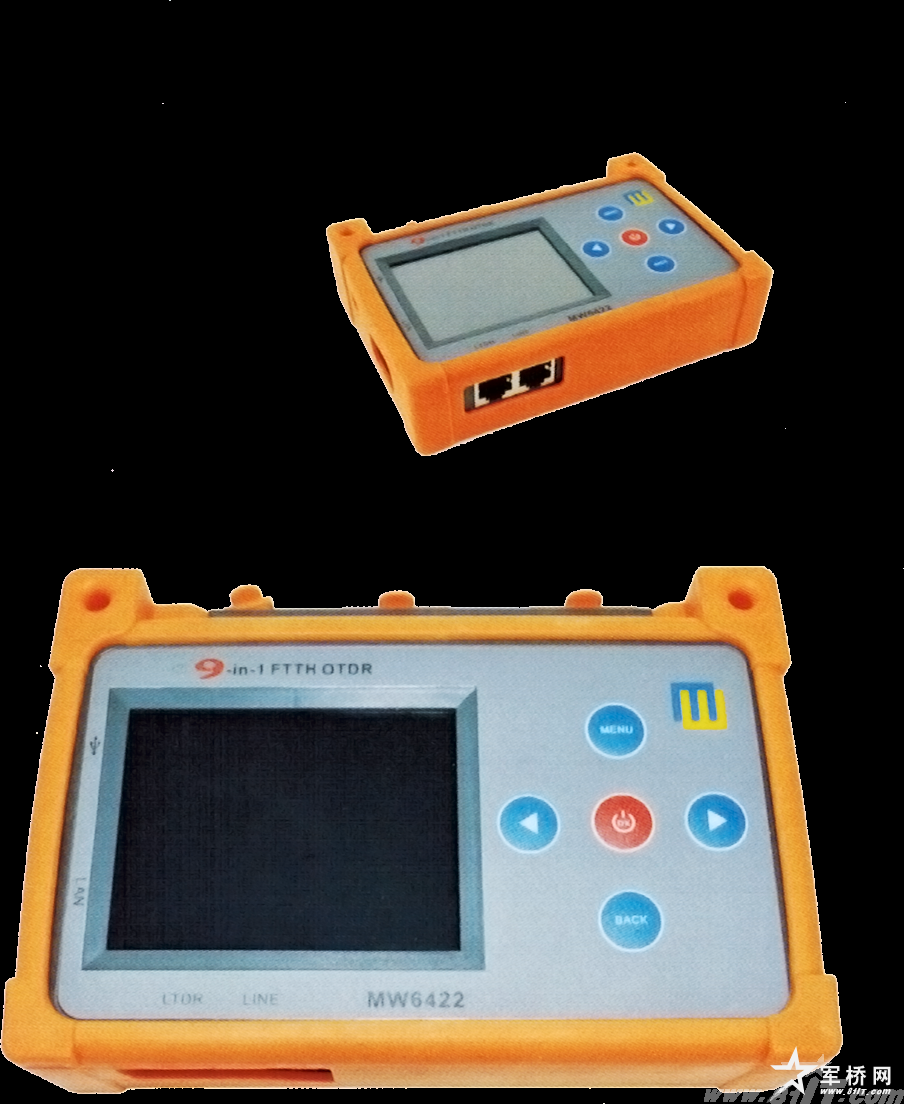

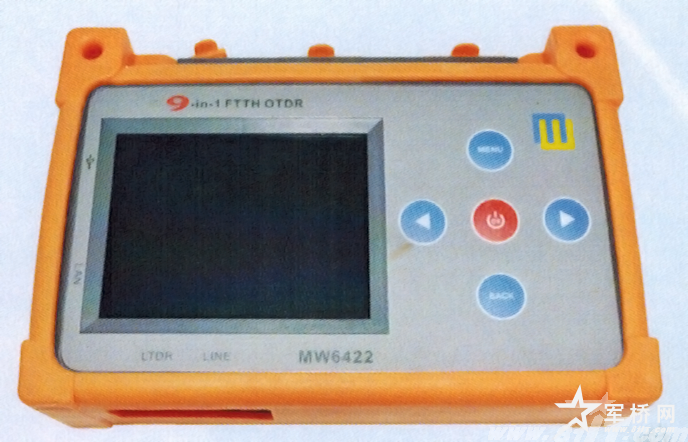

9in1光电综合测试仪
使用范围：通信运营装维人员，工矿企业弱电网络维护人员；
功能：1、功率计2、红光源光3、OTDR4、LTDR5、1000光兆宽带测速6、网络分析7、线路测试8、PON功率计9、寻线
应用场景：
OTDR:

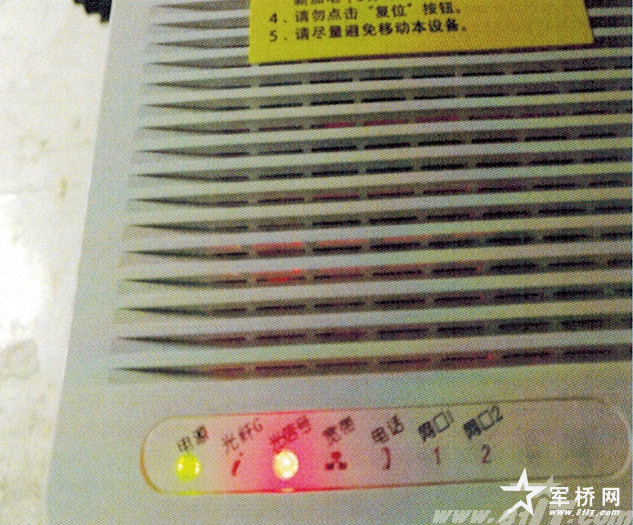

右图，宽带猫光纤红灯亮了怎么办？目前仅有的2款仪表“光功率计”和“红光笔”成了摆设，统计数据表明光纤障碍和光衰整治有40~50%的换纤率，怎么办？用我们可以带光测试的“OTDR”一键搞定。
LTDR：网线断线、短路、接头氧化怎么办？重新布放现场条件不允许！用我们研发的“LTDR”一键搞定！

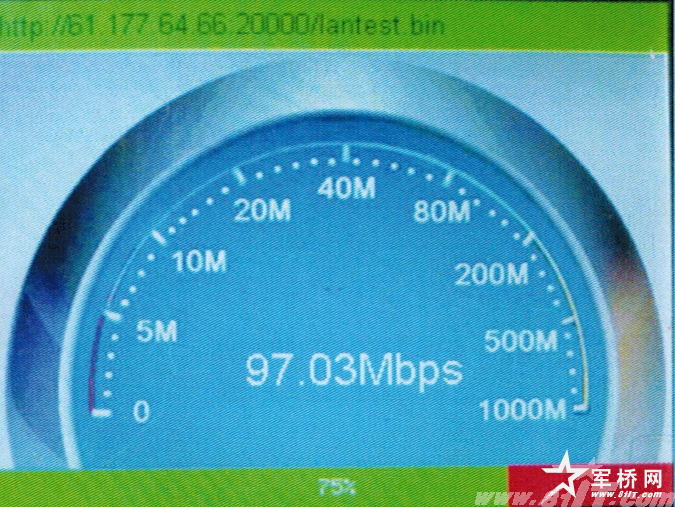

1000M测速：用户投诉宽带速度不达标怎么办？用我们研发的千兆带测速仪一键搞定。
网络分析：用户上网时好时坏，时断时续怎么判断？用我们研发的网络分析仪！一键搞定！右图将闲置的路由器当交换机使用，网络中存在2个DHCP服务器。
线路测试：宽带速度不达标，高清视频卡顿，用户网线故障怎么办？用我们研发的网线测试仪！一键搞定！网线回路中水晶头、设备插座，等任何障碍都会显现在环阻和不平衡电阻上。

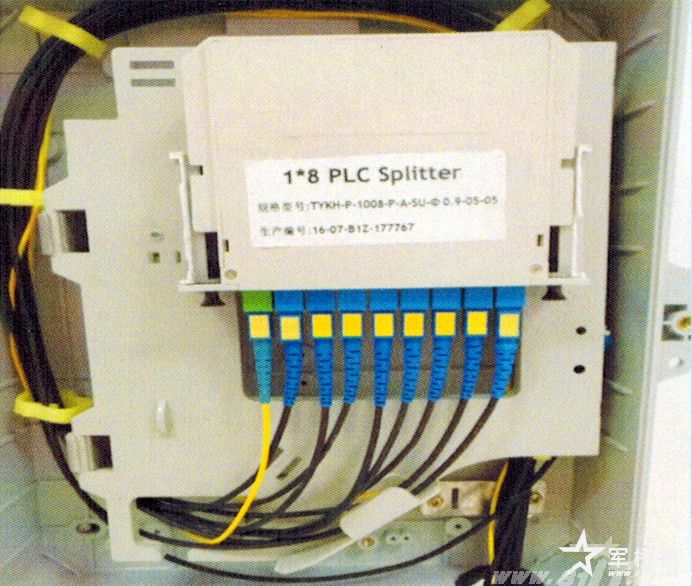

PON功率计：新装宽带端口分配在分光器第6个口，现场端口全部占用，怎么办？用我们研发的PON功率计！一键搞定！

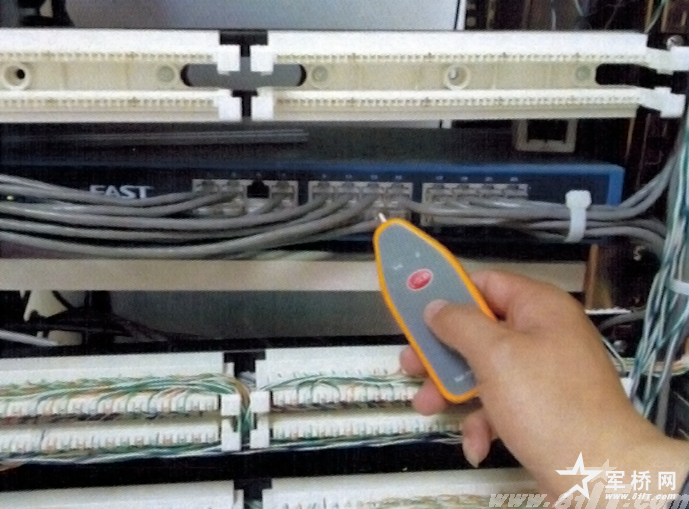

寻线器：某台电脑网络故障，要确定机房里是哪一根网线？怎么办？用我们研发的音频或超音频寻线器！一键搞定！
