1.1.1 系统概述

监狱和看守所是我国的刑罚执行机关，在目前反恐维稳、构建和谐社会的新形势下安保工作尤为重要，一旦发生越狱、暴狱事件会立刻引起社会轩然大波。随着减员增效和监墙哨撤哨工作的推进，武警部队基层中队“两看”目标执勤压力越来越大。传统监墙监控技防手段薄弱，无法完全取代哨兵执勤，同时存在监控安装杂乱、视频画面路数过多、视频监控有死角、无法动态跟踪目标、缺乏应急处置手段等各类问题，监墙安全出现隐患。

晨鹰军泰充分调研部队需求，结合监墙监控实际应用，推出了“监墙智能监控系统”。系统具有前端监控摄像机数量少、目标自动检测跟踪，声光报警联动处置、视频旋转拼接融合显示等功能特点。整体监控画面清晰，监控区域无死角。大屏显示视频路数少，画面显示和监墙位置相匹配，士兵可根据大屏画面位置直接对应实际监墙位置，有效减轻士兵压力。

1.1.2 设计思路

由于中队高清化改造已经完成，对营区摄像机全部利旧，本方案不加赘述。本方案只涉及需要加装的监墙内侧、岗楼哨等部位安装高清网络摄像机，摄像机安装高度不能为人员提供攀爬支撑，实现无死角监控

监墙内侧四角部署4台智能哨位预警终端；监墙内侧四面部署4台全景拼接网络摄像机；通过光纤链路传回武警勤务值班室，用于解码上墙和录像存储。

1.1.3 系统功能

采用了国内领先的图像检测、识别和跟踪技术，通过先进的视频分析算法和多目标跟踪算法程序，配合精准的云镜控制系统，实现对全景区域内多个移动目标或选定目标的自动（或手动）、快速、精准、连续、流畅的捕捉和跟踪，同步完成对监墙区域的无死角监控，和智能行为分析预警机制等功能，从而实现对监狱防范的安保需求。

监控画面可以接入值班室大屏、哨位执勤管控客户端和哨位集成箱，便于值班室值班室值班员和哨兵能实时观察监墙监控情况；发生警情时，警情可以联动值班室，备勤室，哨位台和四色报警灯，实现了智能监墙监控系统和哨位执勤管控系统无缝对接，加强了武警部队对突发事件的快速反应和处置能力。

1.1.4 产品介绍

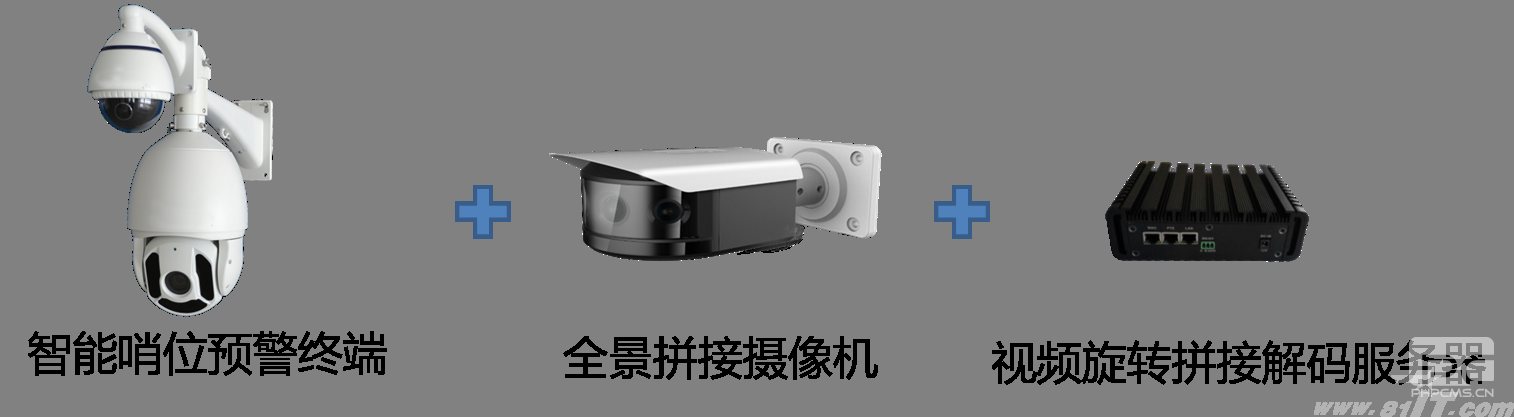

监墙墙角部署4台智能哨位预警终端，实现监墙内侧警戒区运动目标检测跟踪；监墙中间部署4台全景拼接摄像机，实现单个摄像机覆盖单面监墙单画面输出；

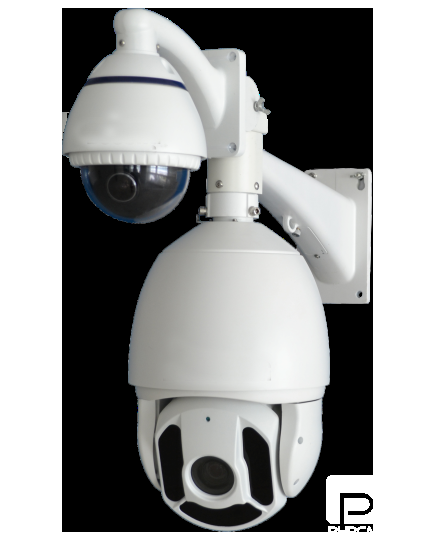

1.1.4.1 智能哨位预警终端：

实时监测监控区域内是否有异常情况，是否有可疑人员逗留或有可疑行为，智能预警跟踪机会自动进行视频检测分析并发出警告，实现减员增效。

l  超大广角摄像机，1个，200万像素，1.8mm定焦, 水平视场角＞150°；

l  高速跟踪球机摄像机，1个，210万像素，20X光学变倍，集成红外补光；

l  多目标智能跟踪处理器，嵌入式Linux系统，H.264，图像输出分辨率1080P；

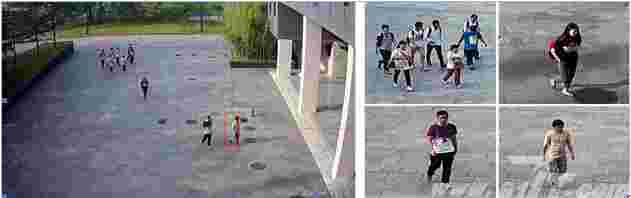

自动多目标跟踪

在监狱、看守所的周界部署智能跟踪系统，对靠近周界区域的移动目标进行跟踪，最多可锁定60个目标，预防在押人员外逃或积聚闹事。

远距离目标自动放大跟踪特写

精确的多目标跟踪算法与摄像机运动控制算法，可以自动跟踪犯人的运动轨迹和脸部、衣着和所乘车辆等详细信息。

全景覆盖，实现“点面结合，粗细兼顾”

先进的坐标转换算法，将画面内的所有运动物体均捕获到了，并进行了特写跟踪，重要场景不遗漏。

定点目标快速精准锁定，“一点即视”

日常监控可将智能哨位预警系统设置为轮巡，每隔一段时间切换跟踪目标。当发现可疑目标时，可以用鼠标快速点击目标，智能哨位预警机将立刻进行切换，并持续对该目标进行跟踪。

设置检测区域，过滤无用信息，提升跟踪准确率

通过设置检测区域，确保对重点区域实行优先监控，同时辅以周界、绊线、隐私设置等功能，满足不同的警戒需求。

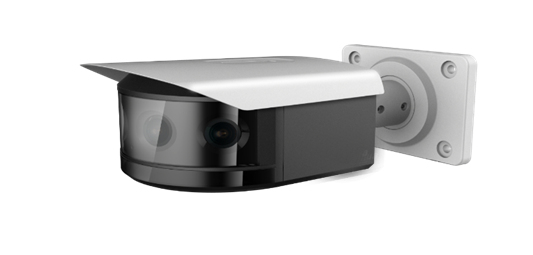

1.1.4.2 全景拼接摄像机：

l  分辨率最高达400万像素（4096*960）@30fps；

l  采用高性能200万像素1/2.8英寸CMOS图像传感器，低照度效果好，图像清晰度高
可输出800万(4096×1800)@25fps

l  支持H.265编码，压缩比高，超低码流

l  最大红外监控距离30米

l  支持宽动态，3D降噪，强光抑制，背光补偿，数字水印，适用不同监控环境

l  支持ROI，SVC，H.264/H.265，灵活编码，适用不同带宽和存储环境

l  支持报警2进2出，音频1进1出，485，BNC，128G SD卡

l  支持AC24V/POE，DC12V/POE供电方式，方便工程安装

l  支持IP67，IK10防护等级

l  支持枪球联动、物体跟踪等相关智能

l  支持不小于180°全景视野监控、多画面展示智能报警

l  支持全景画面客户端矫正，多画面的分割方式为客户提供良好的操作体

1.1.5 回字形拼接上墙

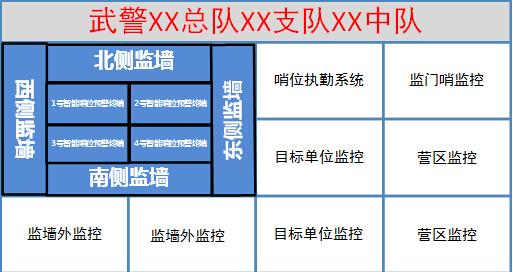

值班室大屏效果图（供参考）

大屏显示单元采用12块46寸高清拼接液晶显示屏构成（超窄边5.3mm），3*4模式，完全按照武警总部“111”大屏显示要求，适当进行四分屏画面显示。

在大屏显示单元的上方安装双色LED点阵式显示屏，用于显示天气、时间、值班干部、值班人员、哨位执勤、哨位标语、动态勤务等情况以及注意事项等。

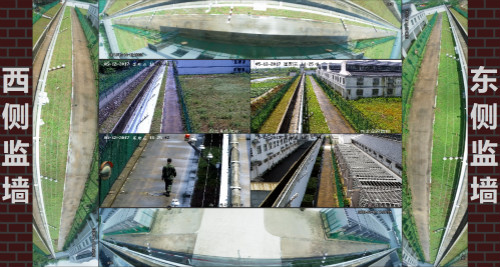

部署1台晨鹰军泰视频旋转拼接解码服务器，对8路全景拼接摄像机和智能电子哨兵视频进行旋转拼接，其中4路全景拼接摄像机视频通过旋转拼接形成回字形视频画面，和实际监墙物理位置相符，值班员通过视频画面看到目标时就能直接知道位置，中间通过四分屏显示4路智能电子哨兵运动跟踪摄像机的视频，整幅拼接画面分辨率达4K，通过4路HDMI接口输出到2×2电视墙上显示。（晨鹰军泰 供稿 节选）
