MD-620是驿唐研发的一款工业级带定位功能的4G DTU 产品。它同时内嵌工业级4G通信模块和BDS/GPS双模定位模块。其中,4G模块支持中国移动、中国联通和中国电信的所有4G/3G/2G网络制式;BDS/GPS双模定位模块支持双系统联合定位,其出色的定位功能特别适合于车载定位、气象探测等领域。
MD-620提供灵活的端子接线方式,同时支持串口RS232和RS485,另外有对应的电源、DI和DO端子。MD-620具有MODBUS RTU功能,支持一路DI、一路DO,可以实现远程开关控制、报警等功能。
MD-620可以快速与PLC、工控机、仪器、仪表、RTU 等设备相连,通过4G网络将与MD-620相连的设备数据传输到Internet上的一台主机上,实现数据远程透明传输。与此同时可将前端设备所处地的GPS位置信息上报至主机上,实现设备的定位。
MD-620 具有定位、无线数据通信及数据处理能力,外形小巧,坚固耐用,稳定可靠,安装方便,可广泛应用于建筑、交通等行业。特别适合塔吊监控、重型机械管理,也可用于出租车运营管理,运输车辆、特种车辆、车辆租赁管理等领域。
MD-620相关链接:
MD-609G快速搭建远程无线测控系统
MD-309G连接三维力控、组态王等组态软件
MD-309G连接研华、中泰等IO采集模块
MD-309G连接西门子、欧姆龙等PLC

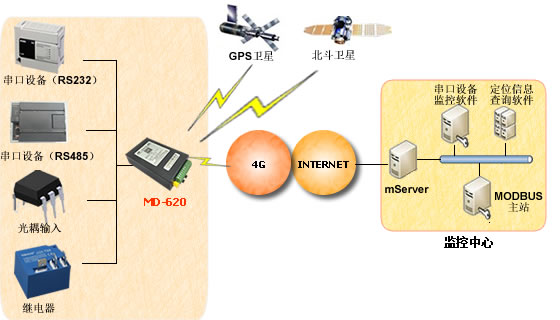

MD-620 工作原理
MD-620工作原理
在MD-620中设置数据中心的 IP(或域名)和端口后,MD-620利用4G无线网络拨号连上 Internet,随后发起对所配的 IP 和端口(即 mServer 的监听端口)的连接。另外,用户软件系统通过虚拟串口等接口连接到 mServer,进而实现了从用户设备到用户软件系统之间的无线、双向数据通信。
MD-620具有RS232、RS485双串口,并且两个串口可同时使用;同时MD-620具有MODBUS RTU功能,可作为MODBUS从站;另外,MD-620内置BDS/GPS双模定位模块,可通过定位卫星获取当前位置信息。为此,MD-620与数据中心之间创建四个数据通道,分别用于传输RS232串口、RS485串口、MODBUS RTU以及GPS数据。四个通道不是必须同时使用的,每个通道可根据项目需要单独设置启用或者关闭。在数据中心侧,每个通道具有一个虚拟的IMEI号,这个虚拟的IMEI号由MD-620的IMEI号衍生而得。例如,MD-620的IMEI号为: 240305001234567,则四个通道的虚拟IMEI号分别为:
RS232通道: 240305001234567
RS485通道: 240305011234567
GPS通道: 240305021234567
MODBUS通道:240305031234567
这样,MD-620连上数据中心后,在数据中心侧最多可以看到四个在线的虚拟终端,对应这同一个MD-620;每个虚拟终端对应一个数据通道,其IMEI号按照上面的规则定义。
作为DTU,MD-620通过串口线接线端子与用户串口设备相连,在MD-620连上mServer后,用户串口监控软件通过虚拟串口等接口连接到mServer,并映射到MD-620对应的RS232通道(或者RS485通道)号的终端,进而实现了从用户串口设备到用户串口监控软件之间的无线、双向数据通信。
作为RTU, MD-620支持MODBUS串行链路协议。MODBUS是主/从协议,主站向从站发送请求,接收并处理从站的响应信息;从站接收主站发送的请求,处理并向主站返回的响应信息。MD-620 RTU是MODBUS协议的从站,支持MODBUS协议的软件作为主站通过DCC接口或虚拟串口等接口连接到mServer,并映射到MD-620对应的MODBUS通道号的终端,这样就可以向此终端发送符合驿唐RTU MODBUS协议的数据请求包,MD-620 RTU接收请求并返回MODBUS响应包。这样就实现了MODBUS主站对从站MD-620 RTU所连设备状态的检测和控制。
同时,MD-620连上数据中心后也可根据用户的设置主动上报 GPS 信息或者被动接受查询 GPS 信息。定位信息查询软件通过DCC接口或虚拟串口等接口连接到mServer,并映射到MD-620对应的GPS通道号的终端,这样就可以通过GPS通道接收MD-620上传的定位信息;定位信息软件也可以通过GPS通道下发GPS 信息查询指令主动获取定位信息。
技术参数
供电 |
+5 ~ +36V 宽电压输入 |
电源接口 |
3.81mm接线端子 |
网络 |
2G: GSM/GPRS/EDGE/CDMA2000 1x |
工作频段 |
TDD-LTE B38/B39/B40/B41 |
BDS/GPS模块 |
抗干扰GNSS导航定位模块 |
BDS/GPS模块工作频段 |
BDS B1,GPS L1 |
BDS/GPS定位精度 |
2.5 米 CEP(双系统水平),2.0米 CEP(SBAS水平) |
数据接口 |
RS232和RS485,3.81mm接线端子 |
RTU DI |
开关量光耦输入 |
RTU DO |
继电器输出,驱动能力3A/250V AC ,3A/30V DC |
工作温度 |
-40℃ ~ +85℃ |
工作电流 |
410mA@+5V DC,170mA@+12V DC |
待机电流 |
220mA@+5V DC,100mA@+12V DC |
工作相对湿度 |
95%@+40℃ |
尺寸 |
103x64x24mm (不包括天线和安装把手) |

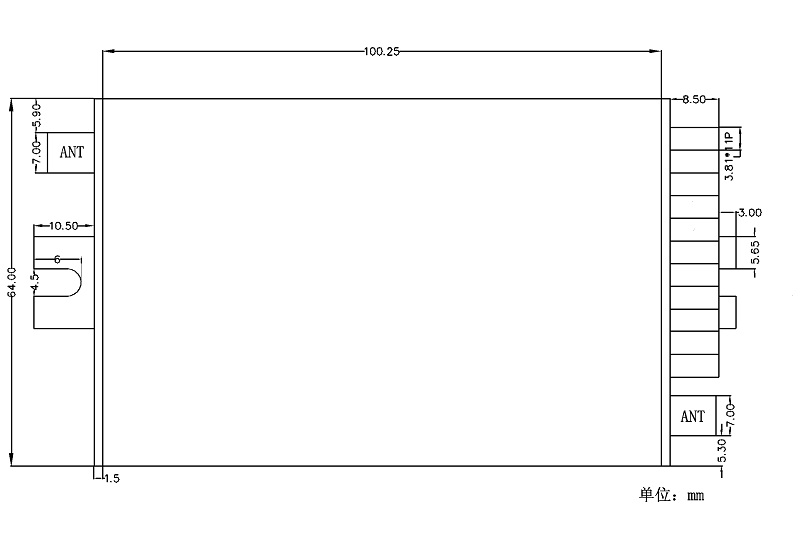

设备安装尺寸图
应用参数
组网方式 |
应用领域 |
(多)终端 1 数据中心 |
电力集中抄表 |
(多)终端 1 多数据中心 |
电力远程配电 |
(多)终端 1 数据中心串口 |
城市路灯监控 |
(多)终端 1 数据中心TCP端口 |
煤气、自来水集中抄表 |
供热系统实时监控与维护 |
|
用户集成 |
气象信息采集 |
提供完善数据中心软件 |
三防与水文监测 |
兼容多家数据中心软件 |
智能交通监控 |
提供样例程序 |
城市供水监控调度 |
提供动态链接库 |
环保数据采集 |
组态软件支持 |
无人值守机房仓库监控 |
+5 ~ +36V 宽电压输入 |
电源接口:3.81mm接线端子 |
4G模块网络制式: |
4G模块工作频段: |
BDS/GPS 模块:RS232/485 抗干扰GNSS导航定位模块 |
BDS/GPS模块工作频段:RS232/485 BDS B1,GPS L1 |
BDS/GPS定位精度:RS232/485 2.5 米 CEP(双系统水平),2.0米 CEP(SBAS水平) |
数据接口:RS232/485 开关量光耦输入 |
继电器输出:驱动能力3A/250V AC ,3A/30V DC |
工作温度:-40℃ ~ +85℃ |
工作电流:410mA@+5V DC,170mA@+12V DC |
待机电流:220mA@+5V DC,100mA@+12V DC |
工作相对湿度:95%@+40℃ |
尺寸:103x64x24mm (不包括天线和安装把手) |
数据接口波特率可设 |
RTU支持MODBUS协议 |
支持标准TCP/IP协议,UDP,TCP |
心跳间隔及心跳超时可设 |
支持永远在线 |
支持短信及振铃唤醒(唤醒在线) |
支持AT命令进入短信模式并收发短信 |
Address-IMEI Mapping技术节省无线带宽 |
定位数据上报间隔可设 |
支持AT命令查询定位信息 |
主CPU:32位ARM处理器 |
内置软硬件看门狗 |
内置TCP/IP协议栈 |
支持域名 |
兼容多种数据中心软件 |
串口配置 |
超级终端,菜单配置 |
