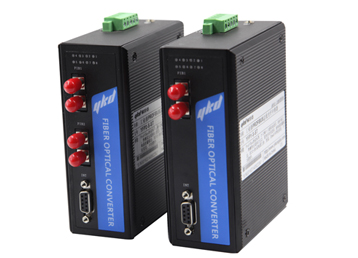

YFP1系列支持一路电缆数据接口，一路光纤数据接口，适用于点对点通讯结构；YFP2系列支持一路电缆数据接口，两路光纤数据接口，适用于链型（可级联传输更远距离）、星型拓扑结构。YFP1和YFP2可混合组网为更复杂的网络拓扑结构。该产品具有易控达独创的总线故障智能切断功能，当某总线段出现故障时，不会影响另外总线段。

该系列产品采用易控达独创的专有技术，数据全透明传输，自动切换数据方向，无须任何设置，支持PROFIBUS全部总线速率，速率自适应，解决了高速率远距离传输问题，多模光纤可传输2KM，单模光纤可传输20KM。该产品可靠的完成了通过光纤传输总线数据，继承并保留了PROFIBUS总线的全部优点,实现了高速率远距离传输、电气及地线隔离、降低干扰等性能，该设备解决了电磁干扰、地环干扰和雷电破坏的难题，同时还具有如下优点：工业设计、低功耗、隔离保护、总线故障智能切断、继电器告警输出、IP30防护等级、波浪纹铝制加强机壳、35mmDIN导轨安装、宽电源（DC10-36V）输入、双电源冗余等优点。

特点：

Ø  支持PROFIBUS总线全部速率（9.6K-12M），速率自适应，数据全透明传输，极低的纳秒级信号延时；

Ø  多模光纤/单模光纤可选，多模可传输2KM，单模可传输20KM，ST/SC/FC接口可选；

Ø  支持多种光纤网络结构：点对点、星型、链型，并可组合为更复杂的网络拓扑结构；

Ø  电接口采用独立电源模块供电，完全隔离了总线与设备间的地线回路；同时采用光电隔离技术，隔离内部通讯与总数据信号，有效保护了通信设备免受电源地线回路和浪涌的干扰破坏；

Ø 电接口提供每线1500W的防雷防浪涌保护、15KV静电保护及防止共地干扰、具有自恢复过流保护功能；

Ø  具有独创的总线故障智能切断功能，光纤链路状态智能监测，电源监测，继电器自动报警功能；

Ø  丰富的LED状态指示灯，全方位显示总线和光纤运行状态；

Ø  独立双电源冗余，DC10-36V宽电源供电，DC1500V电源隔离,具有1A反接保护功能；

Ø  工业级设计，无风扇、低功耗、超强防磁场、防辐射及抗干扰功能；

?Ø  波纹式高强度金属外壳，IP30防护等级, 35mm工业卡轨安装方式；

电接口

Ø接口类型：9针的Sub_D插孔连接器，管脚定义符合EN 50170 PART1协议规范

Ø通信速率：9.6kBit/s、19.2 kBit/s、45.45kBit/s、93.75k kBit/s、187.5kBit/s、500kBit/s、1.5MBit/s、6MBit/s 、12MBit/s，速率自适应

Ø信号延时（电口）：100ns

Ø具备1500W的防雷浪涌保护、15KV静电保护及防止共地干扰、自恢复过流保护功能

Ø终端电阻：本机不带终端电阻，请按需要外接

光纤接口：

Ø光口类型：多模、单模可选（1个、2个光纤口可选）

Ø 光口连接器：ST、SC、FC可选，标配ST

Ø光纤波长：多模1310 nm，单模1310nm

Ø传输光纤：多模50/125 um、62.5/125um、100/140um，单模8.3/125 um、9/125um、10/125um

Ø传输距离：多模0—2Km，单模0—20Km，更远距离可选

Ø 光线路误码率：<10-9

电源及保护：

Ø工作电压：双电源冗余输入，DC10V-36V值，典型值DC24V

Ø工作电流：典型值100mA@24V

Ø电压保护：提供L1+/M/L2+ 反接保护

Ø电流保护：1 A (信号短接保护)

Ø继电器告警输出：电口故障和光纤链路故障故障告警输出，触点容量：DC30V/1A、AC120V@1A

工作环境：

Ø操作温度：

标准类型：0 ~ 70 °C (32 ~ 158 °F)

宽温类型：-40 ~ 85 °C (-40 ~ 185 °F)

Ø操作湿度：5  ~ 95% RH

Ø存放温度： -40 ~ 85 °C (-40 ~ 185 °F)

机械特性：

Ø外形尺寸：136mm×105mm×52mm

Ø外壳：IP30防护等级,铝制加强机壳

Ø安装方式： 35mmDIN导轨安装

Ø净重：800g

安规测试：

EMI：EN550221998, Class A
EMS：

EN61000-4-2 (ESD),Criteria B, Level 4

EN61000-4-3 (RS),Criteria A, Level 2

EN61000-4-4 (EFT),Criteria B, Level 4

EN61000-4-5(Surge), Criteria B, Level 2

EN61000-4-6 (CS),Criteria B, Level 2

En61000-4-8 (PFMF),Criteria A, Level 3

Freefall：IEC60068-2-32

应用范围：

电力、交通、能源、监控及工业控制等领域。
