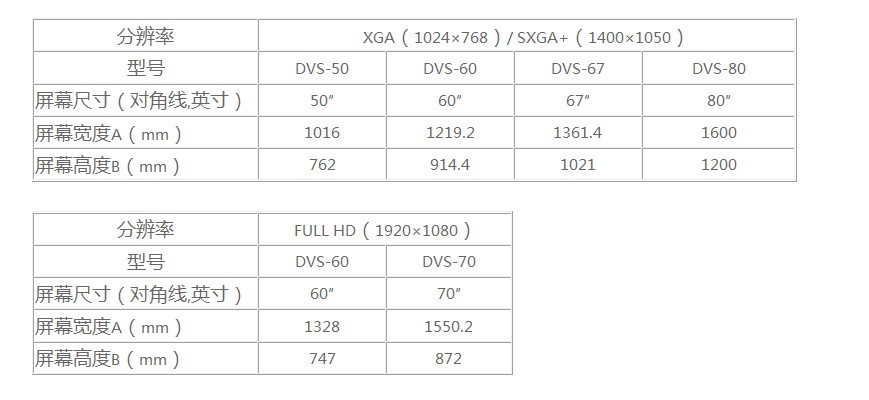

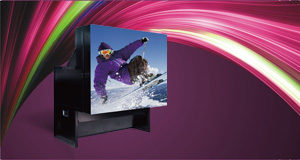

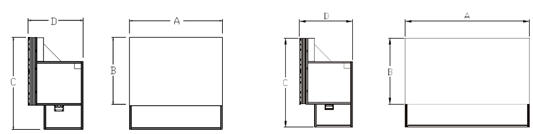

DLP投影显示单元由DLP投影光机引擎、投影屏幕、反射镜、调整机构、箱体等部分组成，构成一体化的独立箱体式显示单元。中达电通DVS系列投影显示单元采用通用箱体设计，标准一次反射结构设计，适合任何一款光机引擎。中达电通可提供50英寸、60英寸、67英寸、70英寸、80英寸规格，以及后维护、前维护不同结构设计的DVS显示单元，框架式箱体结构在承重与自重之间取得良好平衡，坚固稳定，适宜多层堆叠及弧形拼接，满足不同用户个性化显示墙安装需求。

TI最新DLP技术

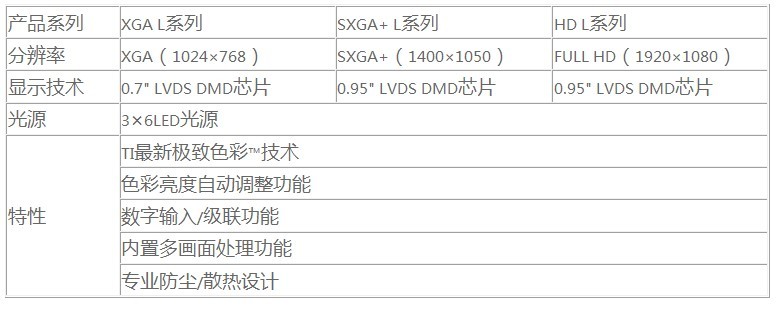

      采用TI 最新0.7" / 0.95" LVDS DLP™ DMD 显示芯片、DarkChip3™技术及极致色彩™ (BrilliantColor™)技术，显著增强对比度，提升亮度。物理分辨率达到1024×768、1400×1050以及1920×1080高清，提供精细的像素表现。
      全新3×6阵列式LED光源技术
      采用全新的3×6RGB阵列式LED光源冗余设计，RGB 三基色分别由6个LED点阵灯组构成，实现光源的高亮度和冗余备份，某一个LED灯或某一灯组发生故障，不会影响单元正常显示，并可保持图像关键色彩。超长60000小时使用寿命，真正免维护。
      独特高效散热设计
      采用业界最先进的真空热管散热技术，将LED光源产生的热量高效传导，通过散热装置快速散发，保证光机引擎长期稳定工作，保持亮度、色温恒定。
      色彩亮度自动调整（可选）
      投影机芯具有色度亮度传感器及平衡调整系统，可随时自动或手动检测每个机芯的实时数据，并自动调整所有机芯的色彩（包括RGBCMYW基色）、灰度及亮度输出至一致，从而最大限度保证整个显示墙图像色彩和亮度均匀分布。
      可选内置图像信号处理板
      包括主控板及可选多种信号处理扩展板卡，支持插拔更换。可提供DVI、VGA、RGBHV、YPbPr、CVBS、S-Video、HDMI、3G SDI、DisplayPort全面丰富信号接口。支持信号直通显示及画中画显示，信号窗口可在不使用外部       图像拼接控制器情况下任意缩放、移动、跨屏、漫游显示。
      1+1热插拔冗余电源
      可选台达高可靠性1+1冗余电源系统，两套电源可接驳两个独立电网，实时自动切换不中断供电，并自动报警通知控制系统电源故障。采用模块化可抽换式设计，允许热插拔更换新电源。
      独立六轴调整机构
      独立六轴光学调整机构专利技术，手动或电动控制（可选）。可实现快速、精细调整每个单元画面几何，极具高稳定性，确保图像无缝拼接显示。
      前维护箱体设计（可选）
     一键式自动前推开启屏幕，从前方对部件进行安装维护，显示墙可3层以上堆叠拼接靠墙安装。采用独特纵向双通道后部散热结构设计，不需要后部维护通道和散热空间。

激光光源DLP拼接特点：
      1.投影机采用以DLP（数字光处理器）为核心技术的投影光机，分辨率：1920×1080 /1400X1050，采用美国德州仪器公司TI公司最新芯片技术DMD（数字微镜装置）LVDS。并且必须采用目前国际上先进的芯片技术，投影单元为箱体式结构。

2.投影单元均采用模块化的一次反射式背投影箱体，机芯亮度输出3500ANSI流明以上，亮度均匀不小于90%，色彩一致性不小于90%，对比度3000:1，单屏周边无眩光。光源采用多重并行设计，DLP拼接产品完全等效的光源备份数大于24备份，每组光源损坏，整体显示亮度下降小于4.5%。

3. 核心DMD显示部件的寿命应超过100,000小时，投影机MTBF达到60000小时,不用对系统进行更换灯泡及色轮的操作，可实现系统的“零”维护。

4. 拼接单元光学幕布必须是DNP专用背投幕，反射镜为真空镀膜全频谱反射镜；幕布为多层复合玻璃幕具有高增益高对比度的特点（或复合树脂幕），整体增益不小于1.9±10%，屏幕的水平视角不小于160度，垂直视角不小于80度。

5.画面稳定无闪烁：投影机应具有整屏色平衡调整功能，而且具有完善的色彩调整功能，以确保大屏幕拼接后各单元基色一致，从而保证总体无明显色差，提供具有平衡调节方法功能。

6.大屏拼接后总体平整，每列每行接缝以及表面平整度小于或等于0.3mm，拼缝小于或等于0.2mm，并已完全包含屏幕的热胀冷缩导致的伸展空间。

7.投影机的结构采用先进的全模块式结构，模块的更换应方便快捷，以缩短维修时间。

8.投影机芯及镜头具有完备防尘措施，机芯光学及电路部分不应有任何无防护裸露。显示单元需有良好的降噪音性能，机器动作声音小于26DB，箱体、底座连接牢固。投影单元设计抗震理念及测试，具有防雾，防湿功能。

9.投影单元可以确保24小时连续运行，具有先进性、稳定性和可靠扩充性等特点，操作简单，工作稳定可靠

10.内置处理器支持多种控制方式：RS485、RS232、TCP/IP等

11.输入信号：RGB输入：可自动适应分离同步、复合同步或绿同步信号；标准VIDEO信号输入：需满足PAL，NTSC及SECAM制式信号；数字RGB输入：DVI接口，支持TMDS格式；标准控制信号输入输出：至少具有1路RS232输入和1路RS232输出，要求所有投影机的RS232接口可以进行串接，串接后连接至控制系统。单屏应有不少于1路数字DVI接口输入。

激光投影单元软件功能：

激光投影单元整个系统具备优质兼容和稳定,高清投影单元、处理器、控制软件等配套设备，并控制整个显示系统。方便操作中文界面的大屏幕管理控制软件，实现多用户操作管理，网络远程遥控管理，并能与集中控制系统一起实现一体化操作管理；控制软件具备C/S架构（客户端/服务器）或B/S架构（浏览器/服务器），任何一台连在网络上的电脑通过安装控制软件均可以作为大屏幕的操作管理者。系统可实现大屏幕系统日常所有的基本操作与控制管理，如：开/关机、信号源管理、用户管理、设备管理、远程鼠标、系统状态监控、预案的制作/保存/调用等。
      系统设备管理：用户可直接在软件上管理包括投影单元、多屏拼接控制系统、各类矩阵、前端摄像头、流媒体服务器、画面分割器、画面合成器等各种设备，对所有设备进行统一控制及管理，简化操作步骤，提高工作效率。信号分组管理：DVI、RGB、复合视频、远程桌面信号、超高分辨率网络信号、各种制式流媒体信号以及处理器本身的运行程序、时钟信息等，均可进行按信号源分类、按应用任意组合分类等。显示布局管理：支持信号源、应用程序等任意开窗，所有窗口均可实现任意拖放、随意叠加、自由缩放、自定义编组、自动排列、属性单独设置等功能。提供显示布局管理界面图。预案模式管理：由显示布局管理定义的显示画面及应用程序运行情况，可一键存储为预案模式。各种预案模式可进行更名、编辑、保存、编组、修改、删除等操作，并提供自动运行、一键调用、循环执行等多种运行方式。专业的预案编程功能，还支持不同用户可根据实际需要设定大屏不同时间段所需执行预案。完善的二次开发接口：提供标准、开放的API，充分满足用户多系统集成的需求，用户以及系统集成商可方便的实现与大屏系统的集成联动操作。系统软件可提供完整的中控设备接口，任何中控设备均可通过控制协议调用大屏系统软件的各种功能。

电力生产调度控制中心， 军事指挥控制中心，城市管理应急指挥中心， 交通管理指挥中心， 工业流程控制显示系统， 广播电视显示及监控系统， 商场、酒店、通讯信息显示系统， 金融证券信息显示系统， 政府企业多媒体视频会议显示系统，矿业安全生产监控系统， 城市环境监控指挥系统， 消防、气象、海事防汛指挥系统， 机场、地铁航班显示、行李、安全监控系统， 剧院、媒体广告、展览显示系统， 品牌专卖店形象展示系统等。
