（一）项目简介

军队远程多媒体监控系统是以网络数字视音频监控管理系统为基础，根据部队的实际需求和特点编制。该系统采用国际先进的视音频数字化技术、网络通信技术和控制技术，对现场采集的视频、音频、开关量和模拟量信号进行实时数字化处理、分析、保存和网络传输。在远程多媒体系统平台上可建立远程多媒体监控系统、远程多媒体会议系统、远程多媒体教学系统等。

（二）应用环境

部队与下属营站和连队主要通过SDH 线路连接，每个连队都有独立的宽带线路（2M带宽以上），可以为多媒体数据流传输起到很好的保证。但每个网络接点的网络环境又有不同，决定了我们设计的远程多媒体系统前端信号（视频、音频、报警信号、模拟量等）采集设备的系列性、核心多媒体处理设备的系列性、信号质量的多样性、信号传输的不同优先级、接警终端软硬件的系列性。这也与我们对目标用户的定义密切相关。

（三）性能要求

部队远程多媒体系统作为一个军队的准业务系统，其系统可靠性、稳定性、可用性、易用性、可管理性、安全性非常重要。

系统的核心多媒体处理设备，具有视频、音频、报警等信号采集、数字化处理、保存等功能外，而且要求可远程管理、配置、故障诊断、网络带宽自适应等功能，同时可将原有的模拟监控系统的视频信号直接接入，保护用户以前的投资。

对于控制中心，需要有监控网络管理、系统安全和计费等功能。

系统结构

（一）系统拓扑

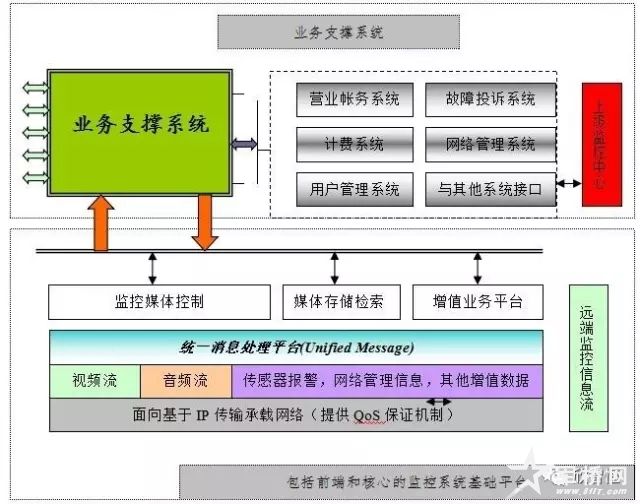

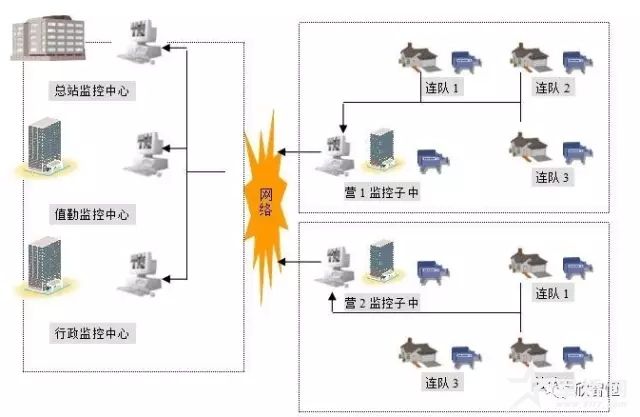

系统总拓扑图

前端设备示拓扑图

根据系统构造和系统元素的功能不同，大体分为五个部分：

前端设备：

包括摄象机、拾音器、云台、解码器、报警传感器，负责采集图像、声音、环境变化和执行各种指令。

网络视音频服务器：

负责对采集的视频、音频的数字化处理（H.264）、保存、传输等。

网络视音频终端：

多媒体信息的最终出口，承载信息的还原（解码，解密），实现最终的信息消费功能。

网络监控管理服务器：

主要负责数据存储、用户验证、任务调度、消息转发等。

传输网络：

提供监控和其他系统增值业务的接入和承载平台。

（二）系统功能模块图

监控子系统拓扑图

总控中心:

总控中心由网络监控管理中心、电视墙和音响系统构成。总控中心根据需要，能够直接控制营或连队监控系统，进行音视频预览、历史资料检索回放和镜头云台控制等。也可以对现场全程录像，并能够事后查询。

营部：

在营部机房放置一台网络视音频服务器（NVR），所有的音视频信号和报警信号都需要接入此监控主机。平时这台主机起到监控的作用。在会议室放置一台网络视音频终端（NVC）、大屏幕监视器和音响设备，可以控制所属连队的监控系统，进行音视频预览、历史资料检索回放和镜头云台控制等。可以对现场情况全程录像，并能够事后查询。

连部：

在连部机房放置一台网络视音频服务器（NVR），所有的音视频信号和报警信号都需要接入此监控主机。在平时这台主机起到监控的作用。在会议室放置一台网络视音频终端（NVC）、大屏幕监视器和音响设备，可以控制机房的监控系统，进行音视频预览、历史资料检索回放和镜头云台控制等。可以对现场情况全程录像，并能够事后查询。
