概述

BH3630V是1U紧凑型野战通信多业务光端机，它将FXS、FXO、磁石等话音信号和以太网、E1以及音、视频等复用到1条光线路上进行传输。设备提供8路E1，4路共享以太网，适合军队、公安等场合，是高可靠性，高性价比的设备。（BH3630VM型提供4路物理隔离100M网络）
野战军用视频光端机

产品特点

◆ ◆ 采用19英寸1U机箱，集成度高,性能稳定可靠
◆ ◆ 内置高效交换核心，提供四路以太网（BH3630VM型可提供4路物理隔离100M网络）
◆ ◆ 以太网传输速率： 100Mb/S
◆ 提供8路E1
◆ 提供16路电话，支持FXS/FXO、磁石、热线等音频接口
◆ 设备容量：16路FXS/FXO + 8路E1 + 4路以太网+ 2路双向视频+2路双向音频
◆ 支持来电显示
◆ ◆ 以太网口支持AUTO-MDIX
◆ ◆ 提供双/单纤、不同波长与发光功率等多种光配置接口
◆ 丰富的工作状态指示灯，可方便、准确地了解设备接口、链路的工作状态

技术指标

◆ 光接口
光线路速率: 300 Mb/S；1.25Gb/s(BH3630VM型)
光线路编码: mBnB
光接收灵敏度优于-30dBm
连接器：FC/SC
传输距离：20km/40Km/60Km/80Km可选

◆ 以太网接口
提供4路以太网
以太网传输速率：100Mb/S
支持IEEE 802.3/802.3u
支持10/100M自适应，全双工，半双工自适应
支持交叉线直通线自适应
物理接口：RJ45
◆ E1接口
提供8路E1
接口码型： HDB3码
线路速率： 2.048Mbp/s±50ppm
接口阻抗： 75Ω /非平衡， 120Ω /平衡
物理接口： DB37/M(针，配适配器)
标准： ITU-T G.703、G.704
抖动特性：满足G.704和G.823
连接器： DB37/M
◆ FXS/FXO接口
支持16路FXS/FXO接口
阻抗: 200Ω+680Ω||0.1μF（FXO）
200Ω+560Ω||0.1μF（FXS）
频率特性:300～ 3400Hz(-0.6～+3dB)
物理接口:RJ45

◆ 磁石接口

阻抗: 600Ω
音频范围:300～ 3400Hz
压缩率：ITU G.711中A律
回波损耗：比低于18db
物理接口:RJ45

◆ 话音编码及信令方式
16时隙随路信令，符合ITU-T G.732
A率PCM编码，每话路64Kb/S,符合ITU-T G.711
◆ ◆视频接口
连接器：BNC
阻抗：75Ω不平衡
输入输出电压： 1Vpp（典型值）
视频带宽：8MHz，兼容PAL,NTSC，SECAM视频制式
微分增益：＜1％
微分相位：＜0.6°
信噪比：＞68dB
◆ 音频接口
音频带宽:10Hz~20kHz
输入输出阻抗：600Ω
输出输入信号电压峰值：1.5V
采样频率：32KHZ
输入特性：S/(N+D): 59dB；动态范围信噪比(S/N): 59dB
输出特性：S/(N+D):59dB；动态范围信噪比(S/N)
物理接口： BNC
◆ 供电
-48V DC(-36～-72V)或220V AC(165～265V)可选
整机功耗：小于20W
◆ 机械结构
19英寸1U

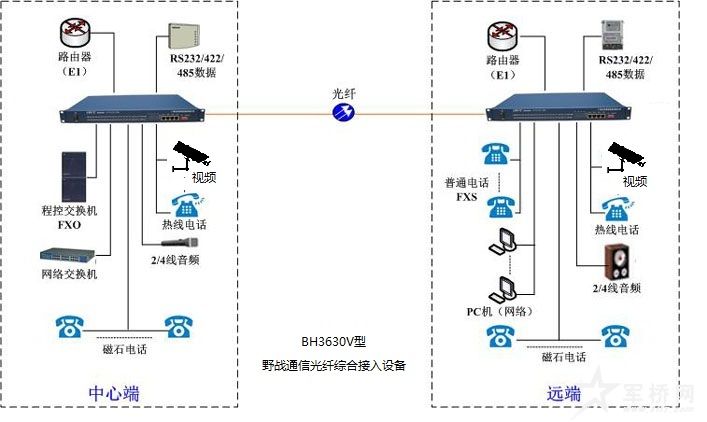

◆ 典型应用：

索取“此产品”相关详细资料，请留言
