IDM-VNT8416野战视频光端机，是我公司根据军用野战需求，采用国际先进的数码视频光纤传输技术将视频信号、语音数据等64K业务、E1通道、高保真音频业务、100M以太网复合在光纤上进行高质量传输的高性价比产品；支持任何高分辨率运动、静止图像的高质量传输。其光模块和核心电路均采用标准元器件，稳定性高，所有的光、电接口均符合国际标准，适用于不同的工作环境。
产品特性：
支持8路视频(可视用户需求灵活配置单、双向视频）,4组高保真音频业务；
强大的网管功能，可在线实时监控；
4路透传E1通道、4路共享100M以太网；
兼容PAL、NTSC、SECAM等视频制式；
无模拟调频、调相、调幅光端机的交调干扰；
无电磁干扰（EMI）、射频干扰（RFI）；
扩展性强，可配置语音接口卡，如FXS、FXO、热线电话卡、磁石电话卡、EM2/4卡等；数据业务卡，如V.24、V.35等；
可与集中型设备联合组网，构成一点对多点的星型网络；
系统集成度、可靠性高，功耗低；
适合野外恶劣环境，密封性能好，防水防震。
技术规格：
|
接口类型 |
FC/UPC |
光纤模式 |
单模(可选多模) |
|
接收机收/发速率 |
1.25Gbps/1.25Gbps |
接收机收/发波长 |
1310nm/1550nm |
|
发射机收/发速率 |
1.25Gbps/1.25Gbps |
发射机收/发波长 |
1550nm/1310nm |
|
发光功率 |
-9～-1dBm |
接收机灵敏度 |
优于-21dBm |
|
传输距离 |
20Km，可选装远距离光模块实现更远距离的光纤传输。 |
||
视频
|
接口类型 |
BNC |
亮度非线性 |
<3% |
|
视频采样位宽 |
8bit |
视频带宽 |
0Hz～6.5MHz |
|
微分相位(DP) |
<0.7o |
微分增益(DG) |
<0.7% |
|
输入过载电压 |
1.5VP-P(典型值) |
输入/输出电压 |
1VP-P(典型值) |
|
输入/输出阻抗 |
75Ω(非平衡) |
视频信噪比 |
≥70dB(加权) |
以太网
|
接口类型 |
RJ-45 |
传输速率 |
10M/100M自适应 |
|
标准协议 |
支持IEEE802.3 |
工作方式 |
全/半双工/自适应 |
FXO/FXS接口
|
音频范围 |
300Hz～3400Hz |
压缩率 |
ITU G.711中A律 |
|
阻抗 |
三元复式阻抗200Ω+560Ω//0.1μF |
环路电流 |
25mA/路 |
高保真
|
接口类型 |
RJ45 |
音频采样位宽 |
24bit |
|
输入/输出阻抗 |
ADC:100KΩ/DAC:10KΩ |
输入/输出电压 |
1.5VP-P(典型值) |
|
音频采样频率 |
32KHz |
音频信噪比 |
≥90dB |
|
音频带宽 |
20Hz～20KHz |
总谐波失真 |
<1% |
数据
|
接口类型 |
RJ-45 |
|
数据类型 |
RS-232、RS422(4线制)、RS485(2线制) |
电源及功耗
|
供电方式 |
AC220V/DC-48V/DC 9V |
整机功耗 |
≤40W |
环境条件
|
工作温度 |
-40oC～+85 oC |
相对湿度 |
0～95%（无凝结） |
|
|
|
|
|
产品尺寸
|
长度×深度×高度 |
438×400×88(mm) 附加把手 |
|
长度×深度×高度 |

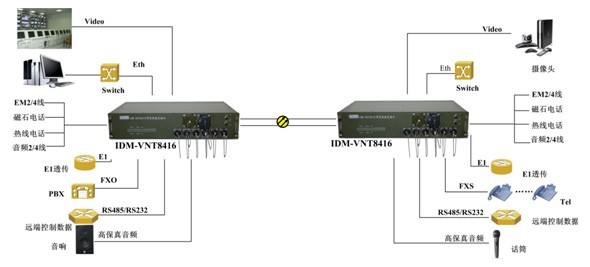

483×400×88(mm) 附加挂耳和把手 应用方案： |
