【产品特点】
1.在单纤上传1路3G-SDI信号和一路反向数据
2.工作范围从19.4Mb/s 到 2.97Gb/s
3.用于SMPTE 292M （1.485Gb/s）的时钟恢复
4. 支持SMPTE 305M (SDTi)、SMPTE 310M (19.4Mb/s)、SMPTE 344M (540Mb/s)、M2S 和 DVB- ASI(270Mb/s)标准
5. 120m自动电缆均衡，适用所有在2.97Gb/s或 1.485 Gb/s以下的速率（Belden 1694A）
6. LED状态指示灯对关键的参数进行监视
7. 支持热插拔
【产品性能】
1、通过Pathological（极度恶劣环境）测试
2、SD, HD, 3G 输入自动检测，支持270Mbit/s - 1.48Gbit/s - 3Gbit/s 速率；支持新的1080P 3Gbps HD-SDI格式
3、支持SMPTE-424M 3Gbps HD-SDI、SMPTE-292M HD-SDI 、 SMPTE-259M SDI串行数字视频信号及DVB-ASI信号
4、通过多模或单模光纤进行可靠的传输，单模光纤10KM以上，最远可达80KM
5、SFP光纤模块不需断电即可更换，可根据实际传输距离灵活选用光纤模块
6、面板接口提供数字HD-SDI视频（BNC接口）和LC光纤接口
7、带一路RS485反向控制数据
【典型应用】
SDI高清监控系统；动物、电影拍摄；现场直播光纤传输；电视台远程演播室；军事或公安指挥与控制
【产品参数】
| 型号规格 |
YK-SDI-11VA1RD |
| SDI输入输出 |
| 信号格式 |
SMPTE 424M, SMPTE 292M, SMPTE 259M, DVB-ASI |
| 数据速率 |
270Mbit/s - 1.48Gbit/s - 3Gbit/s |
| 电缆均衡 |
Automatic cable EQ (Belden 1694A cable)
250m @ 270Mbit/s, 140m @ 1.5Gbit/s, 80m @ 3Gbit/s |
| SDI接口 |
BNC 75 Ohm |
| 光纤接口 |
LC/PC （高清SDI光端机专用VIDIO SFP光模块） |
| 发射机输入通道数 |
1 |
| 发射机环输出通道数 |
1 |
| 发射机输出光波长 |
标配1310 nm（可选1550 nm、符合CWDM传输波长） |
| 发射机输出光功率 |
-9~-3dBm（可选0±3dBm） |
| 接收机输出通道数 |
2 |
| 接收机光灵敏度 |
-18dBm |
| RS485数据格式 |
| 数据速率 |
0~200 Kbps |
| 误码率 |
< 10-9 |
| 信道物理接口 |
标准凤凰接线端子 |
| HD-SDI光端机一般指标 |
| 供电电源 |
DC 5 V |
| 功耗 |
发射机: 1.8W 接收机: 1.5W |
| 工作温度 |
-20°C to 70°C |
| 存储温度 |
-40°C to 85°C |
| 工作湿度 |
0 ~ 95% (无冷凝) |
| 外壳材质 |
铝合金 |

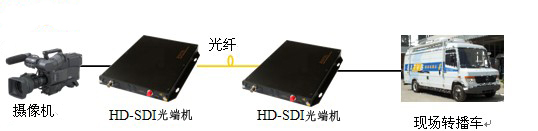

【产品应用图】
|
