产品概述
单兵背负式无线图传系统发射机ZCXH1506，是中创鑫和研发的小巧便携，支持双向语音，图像质量高清晰稳定的背负式无线频发射机，是广播级高清图像实时传输系统。ZCXH1506采用当前领先的COFDM调制技术，可实现在非视距（非通视）的情况下，高速移动中拍摄并实时传输高质量图像，传输过程中对图像、数据进行加密，可与接收机ZCXH4403配套使用，特别适合于复杂环境和阻挡相对较多的地方使用，可用于公安、武警等重大活动现场安保、应急处突救援等日常行动中。

产品特点
◆ 机身小巧便携，背负式设计，外壳采用导热性良好的铝合金材质，抗冲击；
◆ 采用COFDM全数字调制解调技术，抗干扰能力强，在复杂电磁环境中稳定传输图像、信号；
◆ 传输距离远，地对地非视距传输2-3公里，地对地视距传输5-6公里，地对空传输7-8公里；
◆ 采用双天线，安装便捷，接收信号灵敏，可保证移动中也能稳定传输；
◆ 支持双向语音对讲传输，发射机与发射机可对讲，发射机与接收机之间的实时对讲，通讯质量稳定；
◆ 发射功率2-5W定制，频率300MHz-2.7GHz可定制；
◆ 组网模式多样化，可点对两点、点对四点等组网模式工作；
◆ 电池能够满足设备连续工作2.5小时，可拆卸、更换电池，自带电量显示。


设计和品质检测参考标准
GJB 367A-2001军用通信设备通用规范
GJB 663A-2012 军用通信系统安全通用要求
CE认证
FCC认证


产品典型搭配
单兵背负式无线图传系统1路便携式接收机ZCXH4403



应用范围
本产品适用于公安、武警、警卫、国保、人防、边防的应急布控、巡逻侦察，也可用于特种通信指挥车的车辆改装。

典型应用

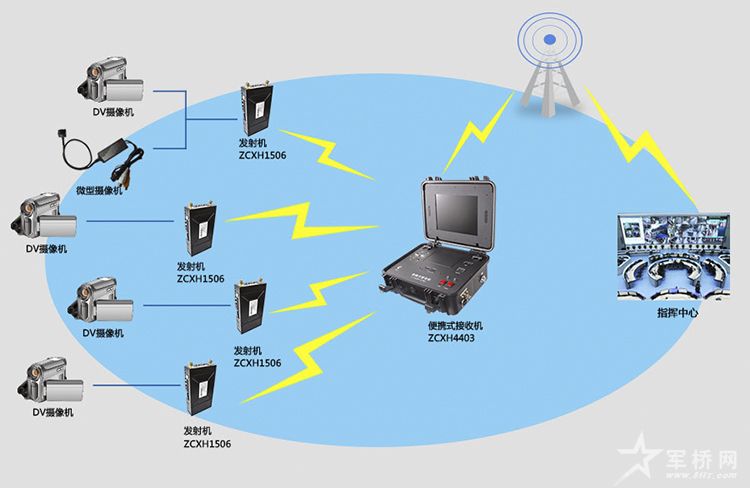

无线单兵图传系统，首先使用DV摄像机对现场进行实时监控，通过视音频连接线传输到高清发射机，再由高清发射机发射，一体化接收机接收信号后将图像显示在接收机屏幕上，也可以输出到大屏幕显示。接收端可通过4G将视音频发回到总指挥中心，其各监控点分布如下：
前端：设备是背负式双向语音高清图像传输设备，DV摄像机，对讲话麦，微型摄像机，便携天线，由执法人员随身佩戴，采集视音频信号，在执法人员无法到达的区域使用微型摄像机拍摄，每个ZCXH4403最多可以负载4台ZCXH1506单兵，单兵与单兵及接收端之间可以会议对讲。
接收端端：设备是一体化高清接收机，接收天线，可点对两点，点对四点接收，根据需要使用不同的接收机。是COFDM和4G公网的结合体，既可接收前端单兵的视音频信号又能将视音频信号通过4G发回到总指挥中心，并能与总指挥进行对讲。



产品可提供证书
◆ 无线电发射设备型号核准证
◆ ISO9001管理体系认证证书
◆ 计算机软件著作权登记证书
◆ 国军标质量体系认证证书
◆ （EMC）电磁兼容认证证书
