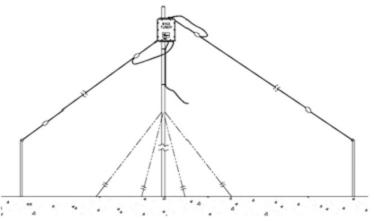

倒“V”方式架设：
这种悬挂架设方式提供标准的3600全方位辐射，适用于中心站对不同方向分站的通信，并兼顾了水平极化液和垂直极化液，对使用水平天线的固定台和使用垂直鞭天线的车载台或背负台都有很好效果。天线长度为30米时，中央支架高15米。两则支架高2米，间距18米。

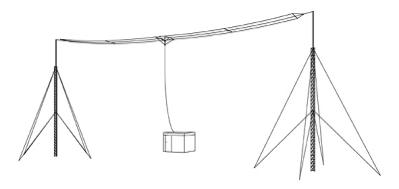

平行方式架设：
平行架设方式在天线宽边方向（例如：东西向架设时，南北向为宽边）比窄边方向的辐射强，更适合点对点通讯。两侧支架高为1/4波长时效果最好。
（例如：F=10MHz，支架最佳高度约7.5米）。
|
型号 |
KL300-22-150 |
KL300-28-150 |
KL300-35-1200 |
|
天线类型 |
150W三线基站天线1 |
150W三线基站天线2 |
1200W三线基站天线3 |
|
频率范围（MHz） |
1.6－30 |
1.6－30 |
1.6－30 |
|
额定阻抗（Ω） |
50 |
50 |
50 |
|
PER功率（W） |
250 |
250 |
1200 |
|
抗风能力（km/h） |
210 |
210 |
205 |
|
天线全长（m） |
22 |
28 |
35 |
|
增益（dBi） |
3 |
3 |
3 |
|
驻波比（VSWR） |
<2:1（个别频点除外） |
<2:1（个别频点除外） |
<2:1（个别频点除外） |
|
天线宽度 |
1.2米 |
1.2米 |
1.5米 |
|
适用电台类型 |
125W短波电台 |
125W短波电台 |
500W和1000W短波电台 |
