高精度中等口径天线

布设快速简易

天线坚固、隐蔽

高灵敏度

有效接收短暂信号

使用SSL加密协议传输目标定位信息

典型测向精度优于２度（SD标准差）

共用参考信号提供相位相干

使用基于DDC的宽带数字接收机

低功耗

可与其它干涉仪相关联扩展

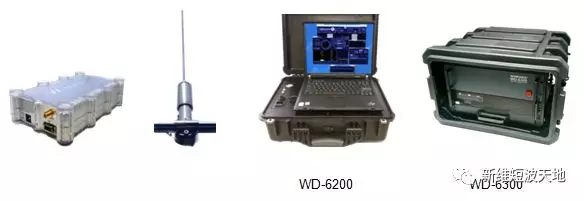

WD-6200便携式

WD-6300 19”机架式

       万瑞WD-6200/WR-6300测向系统是釆用相位相关多通道干涉仪方法和信号的统计处理技术组成的中短波测向系统，性价比高，可靠性好，测量精确，可为政府、军事、执法等部门的应用需求提供解决方案。

       系统小型化、轻量化、坚固化，适合固定或便携场合架设。

       本系统由于釆用软件数字接收机(SDR)，具有髙精度和髙灵敏度的特性，使得系统可以不使用并行信号处理方式来架构。这样的系统不但可以满足测向系统的任务，而且也能够充作短波截听情报的接收系统。

       WD-6200 / WD-6300系统由三个部分组成：天线阵，相位相关的接收机组，计算机处理。

       测向天线采用特殊设计的髙增益有源单极天线。天线阵的大小可根据系统所要用的频段来定。当天线布成“L”形时，每条腿的经典长度为5 米的最佳频率覆盖为3 MHz至30 MHz，腿长10米的最好覆盖频率在1 MHz至15 MHz 之间。

       接收机为基于WD-G33DDC (SDR) 改制的相位相关接收机，加装在一个牢固的便携外壳里（WD-6200）或19”机箱内（WD-6300）。

       计算机作为系统接口，对接收到的信号进行处理和分析。

       系统除了能精确测量水平方位之外，也能测量到达信号的仰角。倘若在已知电离反射层高度的情况下，则可估算出目标的位置，而不必返回到使用传统的多元三角大地测量法来确定目标位置。

       整个天线阵的安装架设只需要二个人，耗时少于30分钟，而接收机系统和计算机系统可以在固定站房里操作，或者把它们安置在一个合适的车厢里。

       与硬件模块设计相结合创新开发的短波测向系统软件具有很大的灵活性，它的性能是一般技术系统达不到旳

硬件

       WD-6200 / WD-6300 测向系统采用了现代化元器件、WR-G34DDC相位相关软件短波接收机和特殊设计的高增益有源单极天线。

       接收机系统安装在一个便携箱/19”机箱里，它可以用交流市电供电，也可以用汽车里的直流电源加装逆变器选件来供电，以不同方式来适合固定或移动布设的使用。

       为了有效地操作系统，建议使用两个监视器，一个监视器用来操作测向功能，另一个监视器用来正常控制接收机。

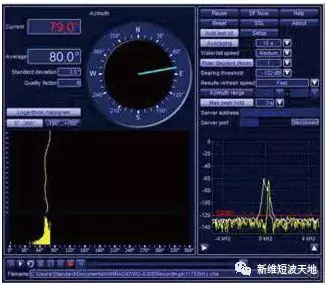

软件

       WD-6200 / WD-6300 测向系统采用了现代化元器件、WR-G34DDC相位相关软件短波接收机和特殊设计的高增益有源单极天线。

       接收机系统安装在一个便携箱/19”机箱里，它可以用交流市电供电，也可以用汽车里的直流电源加装逆变器选件来供电，以不同方式来适合固定或移动布设的使用。

       为了有效地操作系统，建议使用两个监视器，一个监视器用来操作测向功能，另一个监视器用来正常控制接收机。

选件

       系统可以扩展下列硬件和软件：

       封闭式环形天线，用于天线架设空间有限，采用沃森-瓦特模式进行测向。

       客户端/服务器软件，可以远程控制接收机和测向操作。

       三角大地测量/地图作业软件包，要求系统有多个测向站，并且以适当的 (TCP/IP) 网络链接。测向数据从测向站送至三角大地测量系统，运算结果把“位置”显示(或标识)在地图上。地图的数据须另行与相关地图供应方安排。
