IDM OMP3500综合业务光纤传输设备
产品类别：通指产品 子类别：光通信 企业：
瑞光极远
 电话：
IDM OMP3500综合业务光纤传输设备
产品详情
概述
IDM OMP3500综合业务接入设备是通过2.5G光纤能够传输最大16组透传E1和2组物理隔离的线速千兆以太网与4组线速物理隔离的100M以太网、以及30路窄带PCM的综合复用平台。提供2组2.5G光纤互备份。PCM窄带业务提供语音、数据、图像等多种用户接口。同时具有2组E1与所有用户接口之间的时隙无阻塞交叉连接设备。同时该设备具有多种时钟模式，能够满足各种应用环境的时钟需求。可以同时提供~220V和-48V电源。

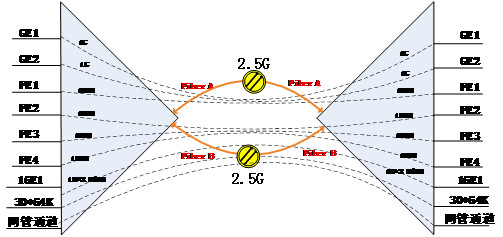

设备光纤复用原理框图
IDM OMP3500综合业务接入平台图片
产品特性
19英寸标准机箱，模块化设计，3个业务槽位，支持带电热插拔；
采用大规模ASIC芯片设计，集成度高
最大提供4个SFP  2.5G光传输接口，可以组建点对点、链网、环网或1+1保护网络；传输距离支持20KM，40KM，80KM；
提供2组物理隔离的线速千兆以太网与4组线速物理隔离的100M以太网；
提供最大16组透传E1；物理接口为CC3-16或CC3-8；
提供最大30路窄带PCM业务接入能力；
可以配制成光纤和第一个E1上的PCM业务互备份；
支持SNMP以太网网管；
支持FXS/FXO、磁石卡，每卡10路/8路业务接口；
2/4线EM接口卡，每卡4路接口；
RS232/RS422/RS485每卡8路接口；
 GSM/CDMA业务每卡2路；
USER通用接口卡，可以混装4块PCM业务模块，每模块最多2路。
支持视频监控、视频会议板卡；
支持DC-48V、AC220V双电源供电
技术规格
光接口
接口类型
SFP
光纤模式
单模（可选多模）
速率
2.5Gbps
波长
1310/1490/1550
发光功率
-1~-10dB
接收机灵敏度
优于-24dBm
E1接口
码速率
2.048Mbps
码型
HDB3
标准协议
ITU-T G.703
阻抗
75Ω/120Ω
帧结构
PCM30/31
模式
透传
以太网
传输速率
10M或100M或1000M


标准协议
支持IEEE802.3
工作方式
全/半双工/自适应
电源及功耗
供电方式
DC-48V/AC220V
整机功耗
≤40W
环境条件
工作温度
-20oC ~+50oC
相对湿度
0~95%（无凝结）
应用示例
应用一、点对点应用模式


应用二、链网应用模式

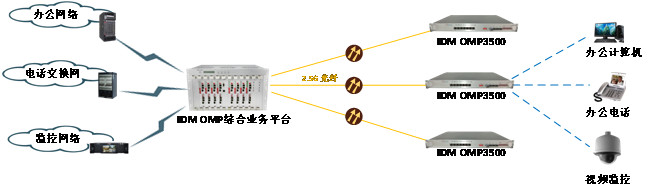

应用三、集中型点对多点应用模式

此种组网方式，简化中心机房配置及管理。一个集中性IDM-OMP设备能够下挂9个IDM-OMP3500设备。

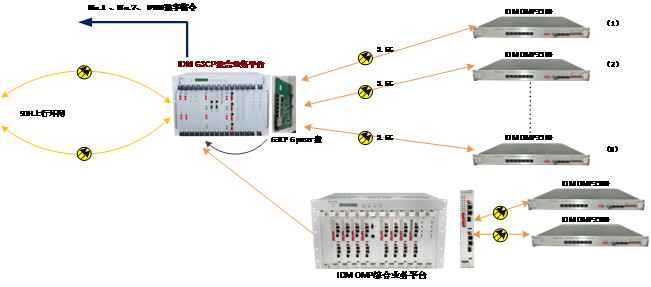

应用四、IDM OMP和IDM G3CP与各种宽带光纤接入设备的混合模式
