硬件功能：

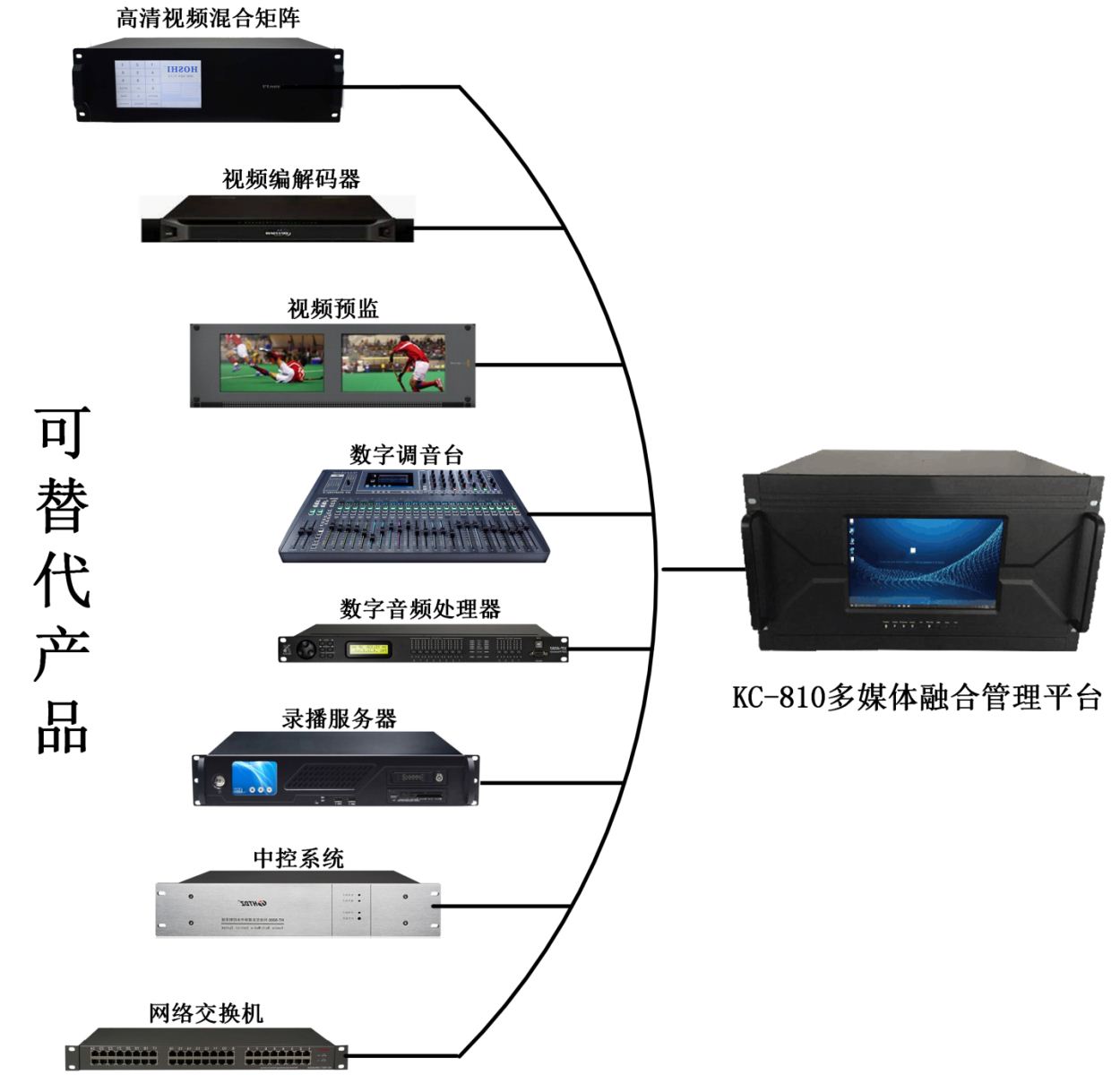

1、 主机机箱采用标准19”机架模块化插卡式设计，高度 6U，箱体插卡式模块分为：音频处理模块／视频处理模块／录直播模块／流媒体编码模块/流媒体解码模块/交换机模块／冗余双电源模块，各个模块采用独立插卡式设计，可灵活实现主机与模块不同功能应用的配置；

2、 视频处理模块：一张板卡支持四路输入或者输出信号，采用输入输出卡槽共享技术，最大支持视频输入输出共享32路，即可实现4*28—28*4不同的矩阵配置，支DVI/HDMI/SDI/YpBpR/CVBS/双绞线等多类型信号混合板卡，采用倍频倍线技术，输入分辨率自适应，输出分辨率可调，支持自定义OSD字符叠加；

3、 音频处理采用高性能浮点DSP处理芯片，ADC CS5368 114dB动态，AC CS4385 114dB动态，内置信号发生器；单机支持16通道平衡输入，所有输入通道支持MI C输入，支持48V幻象供电；输入每通道具有前级放大、噪声门、压缩器、16段参量均衡、延时器、自动混音台功能；16个平衡音频输出通道，输出每通道具有16段参量均衡、分频器、高低通滤波器、限幅器、延时器功能；支持16通道自动混音；每个通道独立的自适应反馈抑制器；开放RS- 232、TCP/ I P协议实现第三方控制； 有摄像跟踪代码输出，便于通过第三方中控实现摄像联动功能； 支持32组场景预设功能，可通过TCP/IP、RS-232协议调用音频处理模块；

4、 高清录直播模块：实现高清录直播功能，支持2路单画面及1路合成画面录直播功能；支持RTSP、RTMP两种流媒体协议，录像文件格式为标准MP4，内置1T存储，支持20路直播点播并发；

5、 交换机模块：具有二层可网管型网络交换机功能，支持24路10/100/1000Mbps网络交换能力，背板带宽≥190 Gbps，支持4路SFP光接口；

6、 双冗余电源模块：采用2*300W双冗余均衡负载电源模块化设计，单电源失效系统会制动切换到另一电源满载工作，保障设备供电的安全性；

管理软件功能：

1、 1套软件管理整个会议系统，支持拼接管理、矩阵管理、音频管理、录直播管理、灯光管理、供电管理、会议终端管理、升降系统管理、DVD管理、摄像机管理；

2、 采用交式视可视化管理方式进行系统管理，所有视频输入输出在软件上以动态视频进行显示，系统支持32路视频的预览与回显，并要求回视频输出回显与输出完全同步；

3、 支持预览操作与实时操作，预览操作实现对设备操控前，对操作过程与结果提前预览的功能；实时操作实现对设备操控的立即执行，无需编程实现预案的实时保存与调用功能；

4、 音频支持输出输出电平实时在软件中显示，支持路由切换、输出输出音量控制，一键静音，混音调节等功能，无需编程实现预案的实时保存与调用功能；

5、 支持IP流媒体控制功能，可以控制流媒体信号的分发及控制；

6、 支持摄像机的控制，支持手势与按键两种控制模式、支持预设位的调用与保存功能；

管理系统

管理系统包括登入管理、会议索引管理、大屏管理、音频管理、录播管理、摄像机管理、升降器管理、DVD管理、视频会议终端管理、灯光管理、窗帘管理、会议模板管理、系统设置。

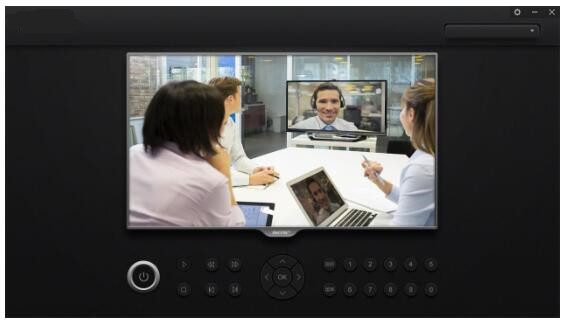

1、系统登入

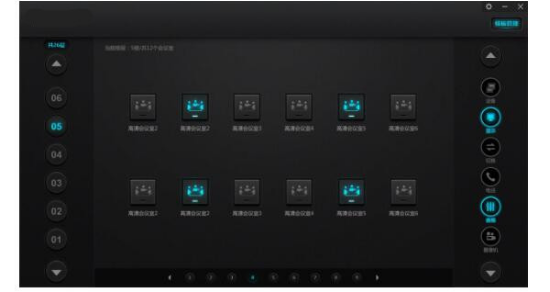

2、会议索引管理

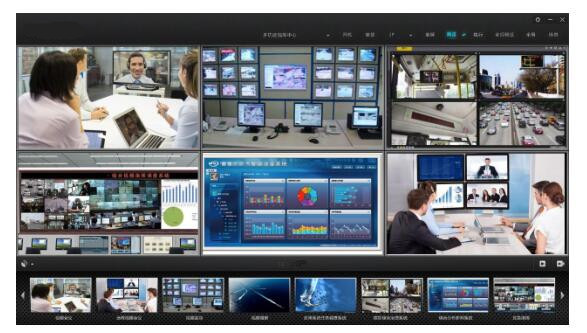

3、大屏管理

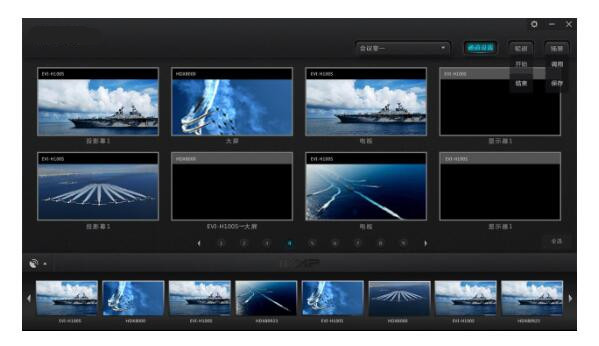

4、矩阵管理

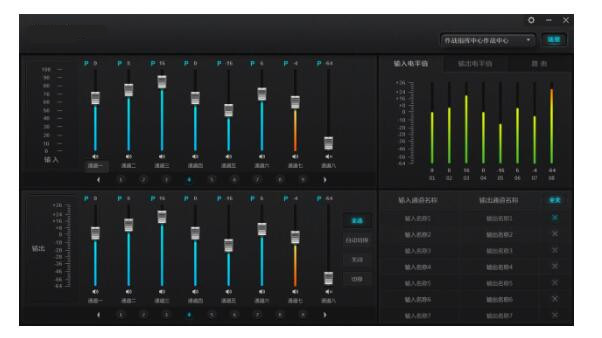

5、音频管理

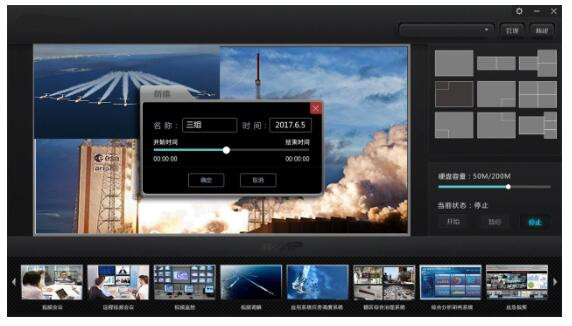

6、录播管理

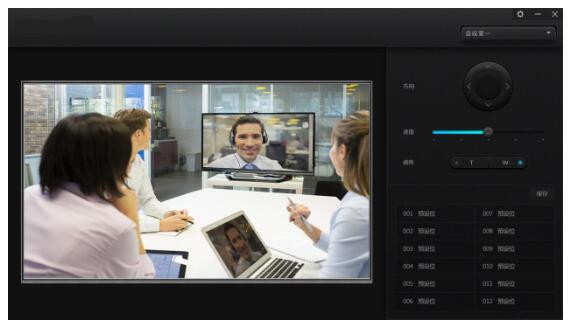

7、摄像机管理

8、升降机管理

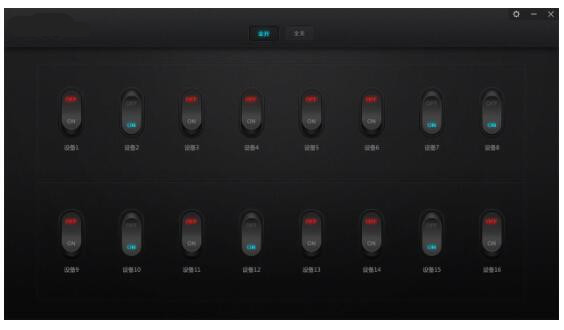

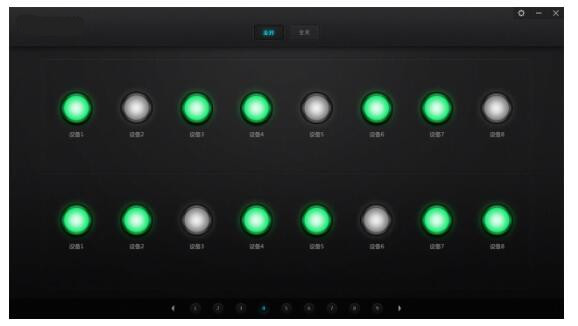

9、设备供电管理

10、DVD管理

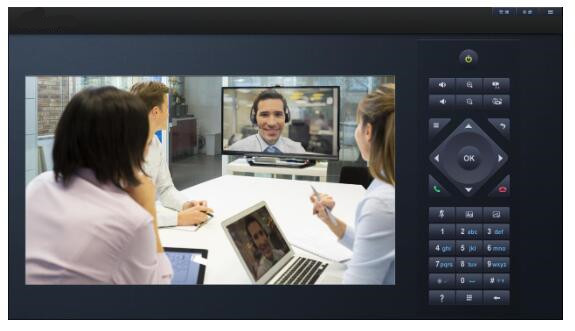

11、视频会议终端管理

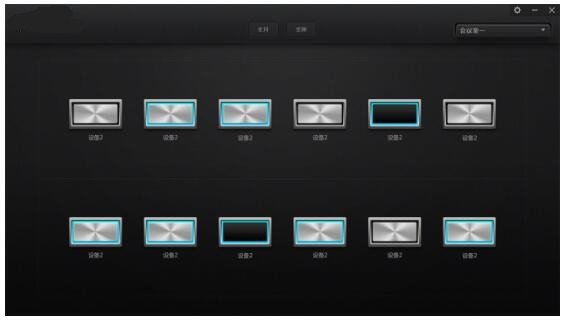

12、灯光管理

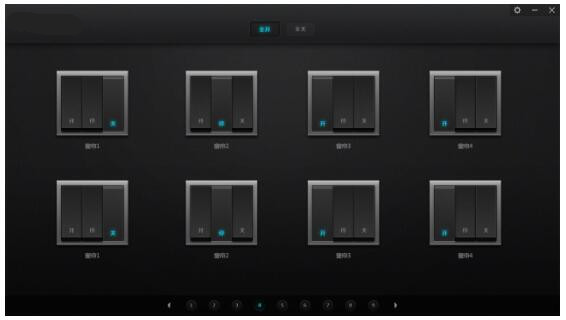

13、窗帘管理

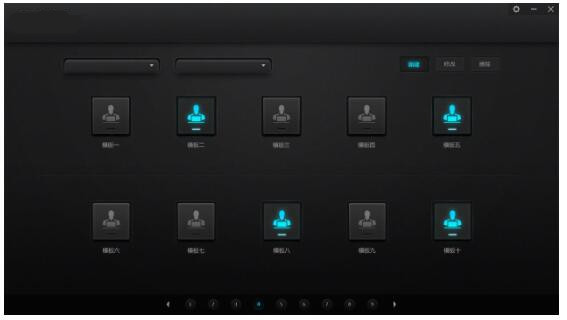

14、会议模板管理

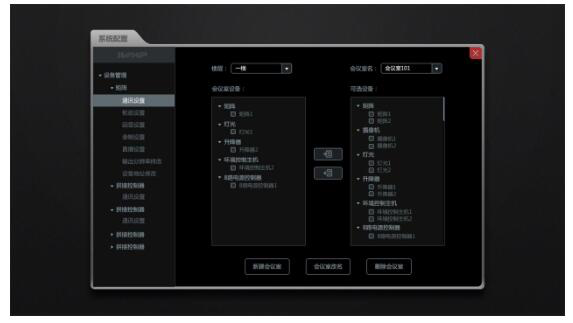

15、系统设置

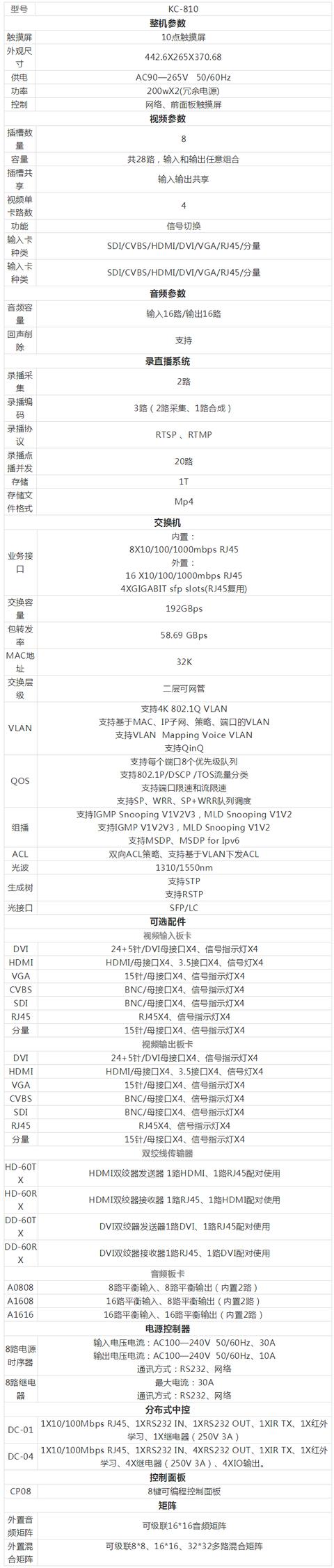

规格参数
