BD-I违禁品快速探测门
产品类别:信安产品 子类别:手机管控 企业:
华盾电子 0769-23668180
电话:
BD-I违禁品快速探测门
产品详情
产品介绍

排除被检人员身上口袋里的手机、手表、钥匙、皮带扣等日常随身携带的金属物品的前提下,可探测到被检人员身上的违禁品(指砍刀、斧头、枪支、铝制易拉罐体、马口铁罐体、铝管、金属背心炸弹、金属腰带炸弹等违禁品),并且以图文的形式分类显示出来。



产品技术原理

本系统基于涡流检测和电磁感应原理原理,利用金属分类识别探测技术及磁场变换技术获取金属物品的材质及形状信息,从而实现将金属违禁品与日常金属物品分离。系统主要由探测门、激励信号发射模块、涡流/电磁信号传感器、信号处理控制模块、数据处理模块和远程监控系统等组成。信号处理模块、数据处理模块安置在检测门的顶部机箱中,激励信号发射模块和涡流/电磁信号传感器均安装在两侧门板中,如图1所示。本系统将各个涡流/电磁传感器接收到的微弱信号进行放大、滤波等处理,以排除外界复杂电磁环境的干扰。之后采用有限元分析技术、梯度测量技术对处理后的数据进行分析,从中提取信号特征参数。由于不同的金属物品具有特定的涡流、电磁身份信息特征,识别金属物品的材质和形状,从而判断通道中的行人是否携带有金属违禁品。


图1 检测系统原理框图

产品图片


华盾BD-I快速违禁品安检门(一体机选配)

产品技术参数:

外接电源:110V~230V

频   率:50/60HZ

功   耗:60W

工作环境:-20℃~45℃

工作频率:根据安装环境自行调节

运输全重:约180公斤;

整机重量:约170公斤

外形尺寸:(mm)2220(高)×1000(宽)×800(深)

通道尺寸:(mm)2000(高)×700(宽)×800(深)

一体机参数:

采用工业触摸一体机

21.5英寸的触屏显示器,显示器分辨率1920X1080。

处理器 : i5/4460Hz 四核。

内存 : 4 GB (DDR3 1600MHz )。

主硬盘 : SSD  100 GB / 固态硬盘 。

报警终端主机配备声卡、网卡。

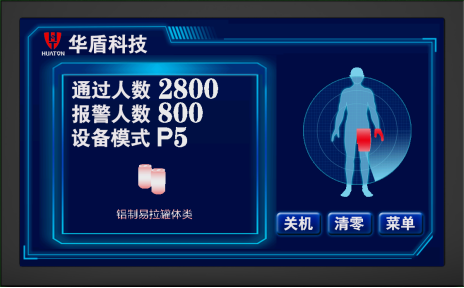

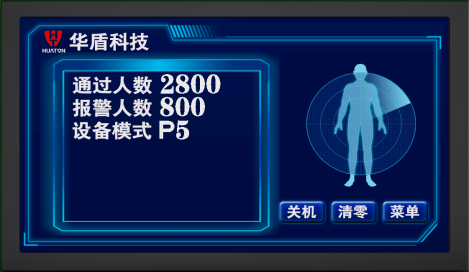

10寸触摸液晶显示屏显示信息如下:

华盾BD-I快速违禁品安检门(25寸大屏选配)

产品技术参数:

外接电源:110V~230V

频   率:50/60HZ

功   耗:60W

工作环境:-20℃~45℃

工作频率:根据安装环境自行调节

运输全重:约180公斤;

整机重量:约170公斤

外形尺寸:(mm)2320(高)×1000(宽)×800(深)

通道尺寸:(mm)2000(高)×700(宽)×800(深)

内置主机参数:

25英寸的液晶显示器。

处理器 : i5/4460Hz 四核。

内存 : 4 GB (DDR3 1600MHz )。

主硬盘 : SSD  100 GB / 固态硬盘 。

25寸报警终端主机显示效果:

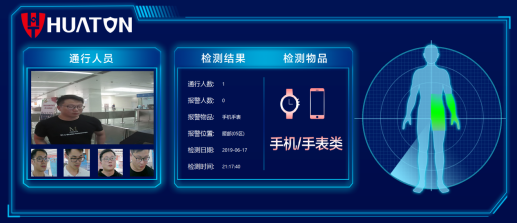

携带手机、手表、钥匙等日常物品通过,提示物品信息但不报警。

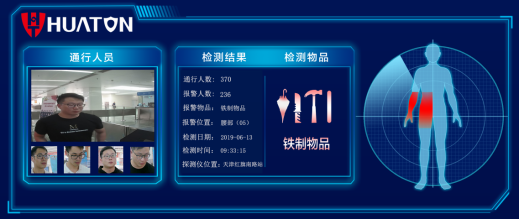

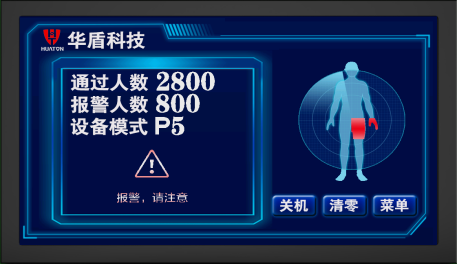

携带管制刀具、枪支等违禁品通过,显示铁质物品类并进行声光报警。

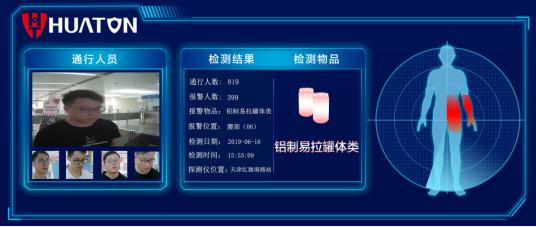

携带啤酒罐通过,显示铝制易拉罐体里类并进行声光报警。

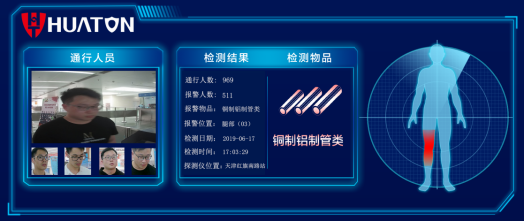

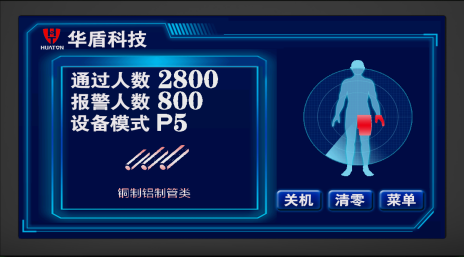

携带铜管铝管通过,显示铜制铝制管类并进行声光报警。

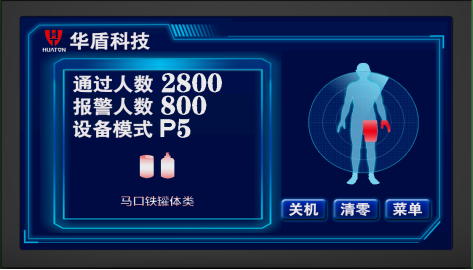

携带马口铁罐体通过,显示马口铁罐体类并进行声光报警。

人脸识别系统介绍:

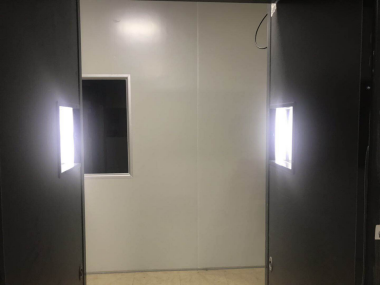

 人像无感知抓拍:门板内侧隐蔽式安装摄像机,通行人员自然速度通过时,系统可兼顾不同身高人员同步抓拍通行人员的人像照片,每千人漏拍率?1%。

人脸识别系统采用先进的人脸识别算法,配置高清宽动态摄像头,从抓拍到比对完成不到1秒,为机场、车站、码头等交通枢纽实现智能通道管控,带来生物特征验证的极速体验。

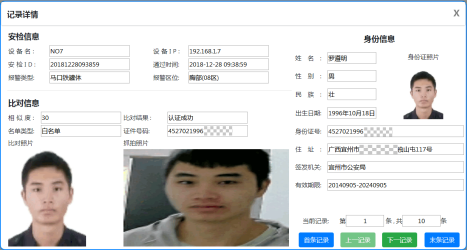

通过探测门时人脸抓拍识别,人脸识别结果与安检门检测结果对应绑定,准确识别通行人员身份和安检信息)。人脸库实时对比(比对时间约350毫秒),支持各种分级分类,多种白名单、黑名单批量导入方式,支持自助机、app、微信等多种人脸注册方式。

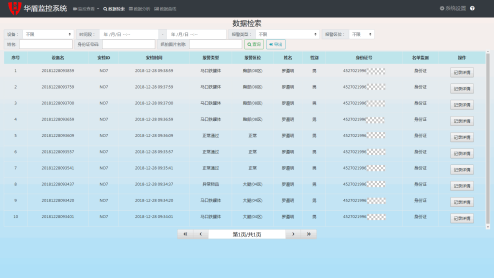

综合监督平台:

安检门内置管理主机和平台软件,可实现被测物和通行人员的系统设置、报警显示、信息储存、统计查询等综合管理。支持数据条目组合查询功能,自定义条件组合(多条件、多层级复杂逻辑组合)查询功能,聚合类查询功能。



 检测报告:
