某司自主研发的机载型、船载型、无人机型等无线图像传输系统已经成功运用到军警执勤、应急指挥、反恐救援等。

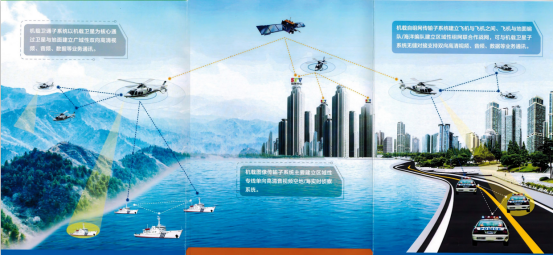

系统拓扑图

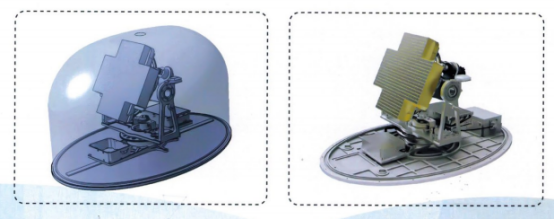

1.SFV机载卫星通讯系统(SFV-UT320)
SFV机载卫星通讯系统( SFV-UT320)是一款两轴移动卫星通信产品，采用高度一体化的设计，将高效率平板天线、馈电网络、低噪放、40W功放、伺服控制模块、GPS/北斗定位模块、智能跟踪结构集成到同一个天线设备中，在机载环境下保证天线始终精确指向地球同步轨道卫星，同时搭配优化的机载调制解调modem，采用SCPC体制，满足机载动态条件下与其他固定站或机动站之间不间断的实现视频回传和数据双向通信，支持视频、音频、图像、数据传输等业务。
SFV机载卫星通讯系统( SFV-UT320 )可适配各型大型无人机、有人直升机、固定翼有人机等机型。
可广泛应用于搜救/侦察、巡航排查、应急处突、电力/石油管道巡线等场景。
系统功能
（1）以机载卫星为核心通过卫星与地面建立双向视频、语音、数据等通信手段。
（2）超视距视频传输业务：超视距视频传输等业务，通信距离不受限制。
（3）视频业务： 0.8~1Mbps传输 1080i/p高清视频，0.5~0.8Mbps传输720p高清视频。
（4）音频业务： IP电话业务。
（5）数据业务：数据传输等业务。
（6）云数据业务：支持载体姿态采集、姿态监控业务，实现飞机载体实时监控，实时掌控载体状态。

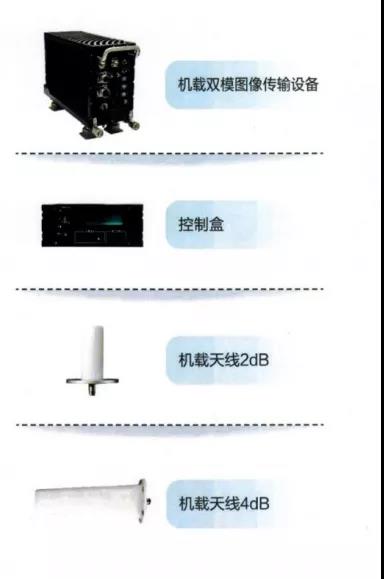

2.机载双模图像传输系统(SFV600TX-H)
机载双模图像传输系统采用基于COFDM及公网通信技术为核心的无线音频、视频、数据传输设备。系统主要提供空-海/空-地一体机载无线图像传输系统，将机载吊舱采集的可见光高清视频或红外视频实时传输至指挥中心、基站、车/船及手持设备接收并显示。
飞机在低空飞行时，可采用公网传输模式，利用运营商基站覆盖将视频传输至指挥中心，并支持定位功能，可将飞行位置实时显示在地图上；系统支持多个不同运营商捆绑使用，提高系统的传输带宽。
飞机在高空飞行时，采用无线传输模式，利用自建的接收基站或便携接收设备进行视频接收，通过卫星、专网或公网传输至指挥中心。
功能特点
（1）提供空/空/海(地)一体化、实时、高效的视频/语音传输系统(利用空中平台优势，建立空中与空中、空中与地面/海面之间的非视距高清视音频传输功能)。
（2）采用先进的COFDM和公网通信技术结合方式，实现复杂环境的通信方式互补。
（3）支持复杂环境中多径传输、非视距传输、高速移动传输。
（4）公网支持全网通，三卡捆绑。
（5）视频输入自适应识别，分辨率1920*1080i/P并向下兼容。
（6）高效的H.264/H.265编码技术，支持高清视频应用。
（7）系统延时小，近似于实时传输。
（8）传输覆盖半径通视下：大于50公里；增强型大于100公里。
（9）传输链路具备加密功能，保障传输安全性。
（10）符合机载设备国际技术及安全标准(符合DO160技术标准及GJB技术标准)。
配套的地面接收部分

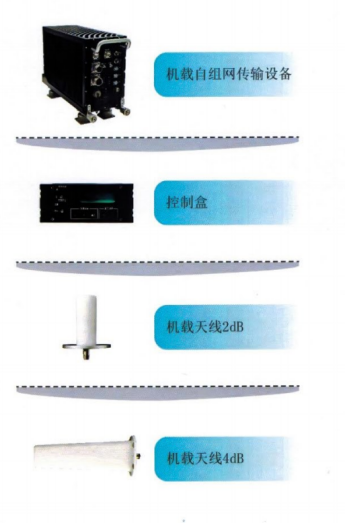

3.机载自组网传输系统(SFV600TR-H)
SFV机载自组网传输系统采用基于COFDM为核心的无线音频、视频、数据双向的多点组网传输设备。
系统主要提供空-空/空-海/空-地一体机载无线组网传输系统，可实现多点快速组网，利用空中平台优势，建立无中心自组网传输链路，链路可完成空中平台、地面平台或海洋平台之间的视频、语音、数据等信息的实时双向交互，可与卫星或公网链路无缝对接，传输至异地指挥中心，实现远程交互共享的功能。
SFV机载自组网传输系统(型号SFV600TR-H)采用标准1/2ATR结构设计，1/2ATR托架装安装。
机载自组网传输系统主要
功能特点
（1）提供空/海/地一体化、实时、高效的图像/语音/数据传输组网系统（利用空中平台优势，建立空中与空中、空中与地面/海面之间的非视距组网信息交叉传输平台）。
（2）与卫星或公网链路无缝对接，传输至异地指挥中心，实现远程交互共享的功能。
（3）采用L波段，单频点TDD组网技术：TCP/IP、自组网、自修复、自动漫游、多跳级联(最多32个节点)、节点智能管理。
（4）射频带宽2.5/5/10MHz,网络带宽最大支持27Mpbs。
（5）集成H.265/H.264编码模块，支持高清视频实时传输共享。
（6）采用空间1+1双收发分集技术，具备高接收门限。
（7）传输覆盖半径通视下：大于50公里；增强型大于100公里。
（8）专网链路，链路具备加密功能，保障传输安全性。
（9）符合机载设备国际技术及安全标准(符合D0160技术标准及GJB技术标准)。
配套的地面部分

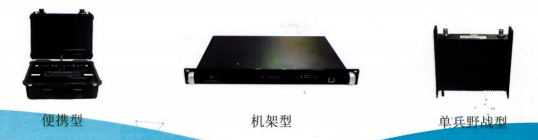

地面部分与机载部分建立无中心的网络，实现实时的语音、数据、图像等信息的交互。地面部分主要包括单兵野战型、便携型、车载/基站机架型。
应用行业
