WR-G35DDC宽带短波接收机

产品类别：卫星通讯子类别：其他企业：电话：

产品详情

射频直接采样，数字下变频，32MHz 瞬时带宽
内置插卡式 PCI-e插口

频率范围 1 kHz ~ 45 MHz
射频直接采样、数字下变频（DDC）
16位100 MSPS模/数转换
45 MHz 频宽实时频谱分析仪
32 MHz记录及处理带宽
可用于相位相干系统（选件）
滤波器带宽连续可调，最小步进1 Hz
三个并存的解调信道
瀑布式显示
音频频谱分析仪
音频录音，宽带中频录音
IP3 达+38 dBm
高灵敏度
宽动态范围
高频率稳定度
可选择的低噪声前置放大器
可切换的输入滤波器（旁路、自动或手动）
测试与测量功能

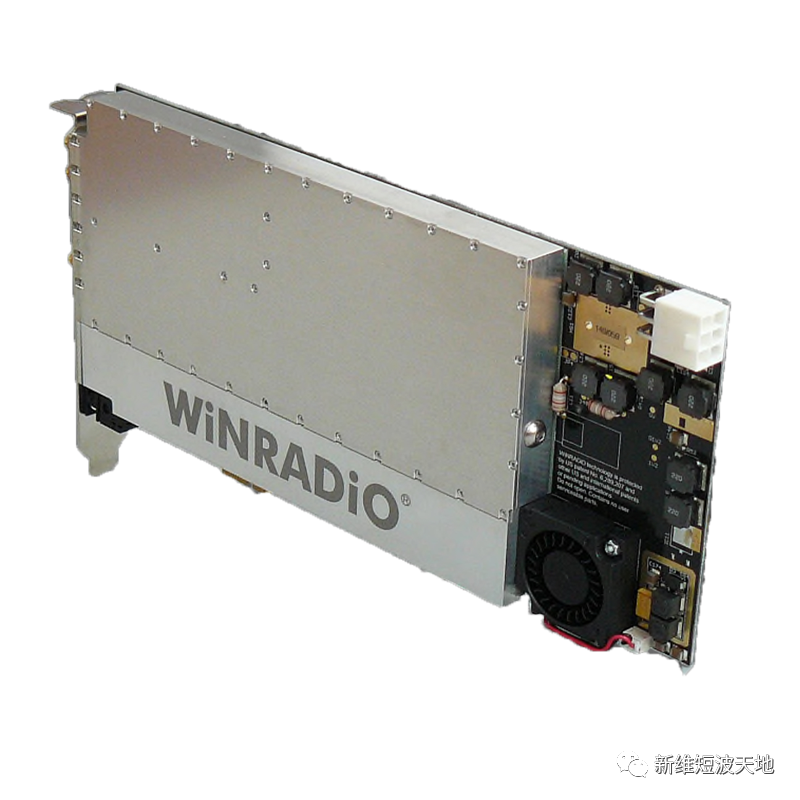

WR-G35DDCi

WR-G35DDCi是一款高性能、软件化的超宽带短波接收机，其创新的设计理念，射频直接采样、数字下变频体系架构，以及尖端器件，使其具有极为优异的性能，极高的IP3、宽动态范围、高灵敏度、精准调谐，这些关键特征在接收机中自成一类。可以说WR-G35DDCi是目前世界上最好的短波接收机之一。
WR-G35DDCi的信号处理能力可覆盖整个短波频段，32MHz的DDC瞬时带宽可用于记录和解调，三个并存的解调通道，可同时解调不同频点的无线电信号。
接收机前端配置了超高线性度放大器，不仅具有超常的强信号性能，同时提供极佳的灵敏度。
接收机还可提供基准时钟输入和输出选件，以及FPGA接口选件，可供搭建相位相干系统，例如高性能干涉仪测向系统。
接收机通过PCIe总线接口连接到计算机，一台PC机可以安装多个接收板卡组成多通道接收系统。
WR-G35DDC技术领先性能优异，是用于无线电管理部门、军队、安全、广播监视等行业的最佳设备。

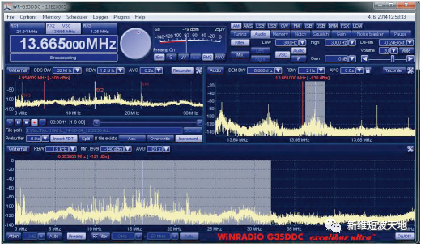

计算机仿真界面
性能简介
WR-G35DDCi 具有极好的抗干扰屏蔽性能，保证接收机在嘈杂的计算机环境下可靠工作，低于9 W的功率需求使其可以使用PC 机的总线供电。同时还提供外部电源插口，在使用多个接收卡组成多通道系统时，可连接外部电源补充供电。
随机提供的控制软件提供功能强大、逻辑性强的用户界面，并配置多个频谱分析仪窗口，包括45MHz宽的全景频谱。频谱窗口可以缩放，可选择标准模式或瀑布图示显示。
数字下变频器最大输出带宽为32MHz，从20 KHz 至32 MHz有33档带宽可供选择。DDC的输出可供记录和回放，32 MHz带宽涵盖了整个短波频段，全段信号都可记录，供后期解调和进一步处理。
WR-G35DDCi 不仅结构体系新颖强大，而且保持了用户接口操作简单和直观的特点，并提供丰富的在线帮助功能。系统软件包含了现代接收机的所有常用功能，如噪声抑制、存储、任务管理、静噪（电平、语音、噪声控制）、数字调谐，以及多种解调方式，包括用户自定义方式和DRM （数字广播选件）方式。
WR-G35DDCi 基于最新的软件无线电平台，通过修改软件就可以添加额外的解调或解码模式。
WR-G35DDCi 提供第三方开发支持，用户可以自行开发基于硬件平台的应用软件。
系统需求
配有2.4GHz四核或更快CPU的PC机
1个PCIe插槽
Windows 7、8、10

硬件选件
XR 外部基准振荡器输入选件
连接外部10MHz基准振荡器，以获得最高频率精度。基准振荡器为 -5 ~+10 dBm的正弦波或方波。
RO 基准振荡器输出选件
输出10MHz基准频率，适用于把接收机内部振荡器作为其它设备基准的场合。输出为嵌位在+5 dBm@ 50Ω处的交流耦合正弦波。
CR ADC时钟输入选件
连接外部100MHz时钟到ADC，用于相位相干阵列。ADC时钟为 0 ~ +10 dBm的正弦波或方波。

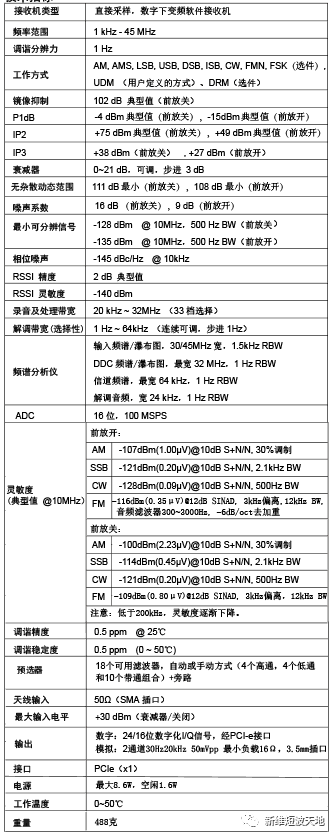

技术指标
