以无线方式实现对讲机远程互通 WTU-7000短波天链中继系统
产品类别:通信电台
子类别:其他
企业:
新维科麦 010-88232035
电话:
产品详情
天链中继系统概述
短波信号主要依靠电离层反射传输,距离超远,抗毁能力强,一直是军事、应急、海上、荒漠山区的基本通信工具之一。

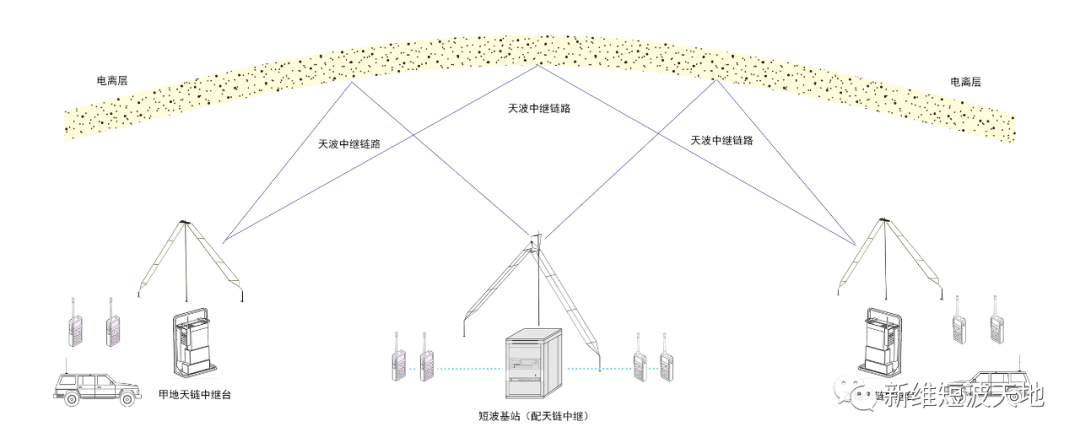

天链中继是短波的扩展应用,主要用途是为两地对讲机搭建数百公里天波链路,实现异地直接对讲,并支持短波台和超短波台互通。对于缺少通信网络的海上及陆上荒僻地区,其应用价值不言而喻。系统设备非常简单,在短波电台上挂接中继机和超短波对讲机即可组成天链中继台。
基于独创技术的高质量选址中继
各种语音互联设备在接入短波信号时,都面临共同的技术难题:可接入较强短波信号,难于接入伴随强噪声的弱信号;操作繁琐;延时长;不能识别电台身份。天链系统从根本上解决了这些问题:
● 在弱信号条件下呼通率接近100%,在微弱信号条件下也能保持高呼通率。
●经中继的对讲机话音质量优于短波电台本身。
● 话音延时短,对讲机收发连贯;
● 既通既挂:按下对讲机PTT自动上线,松开PTT自动挂机,无须人工发送指令,操作简便。
● 杜绝外网信号和强噪声误接入挤占信道;
● 可选接多部中继台,实现多地互通。
支持多种超短波通信系统
WTU-7000中继机可以配接150MH频段、350MHz频段、450MHz频段的模拟或数字制式超短波台,只需分配一部手台或车台作为中继通道机(不同型号超短波台的接口形式不同,连接中继机须做适配)。
模拟对讲机经中继后听到的话音带有短波噪声,但经消噪处理后噪声极大减弱或消除。
数字对讲机经中继后无噪声。
单兵中继采用5W对讲机做通道机,若天线架高4米,本地通话半径超过10公里。基站或大型车辆采用25W以上超短波台做中继通道机,配合高架天线,本地覆盖范围更大。
中继机可选配专用手咪用于监听和插话,同时替代短波台和超短波台的手咪与外围台通话。
天链中继系统的短波电台
在天链系统中,短波电台分为中继通道机和端站。
短波通道机是中继站的基本组成部分,常配用宝丽4050、2050等自带消噪功能的专业短波电台,中继后的语音质量和转接成功率优于普通短波电台。
参加天链中继的短波端站电台须安装专用码板,可与网内中继台和对讲机互通。天链中继机可用于国产军用电台或其它多种厂牌短波电台。

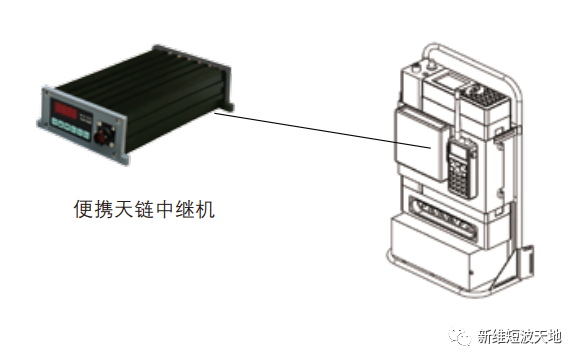

便携式天链中继机

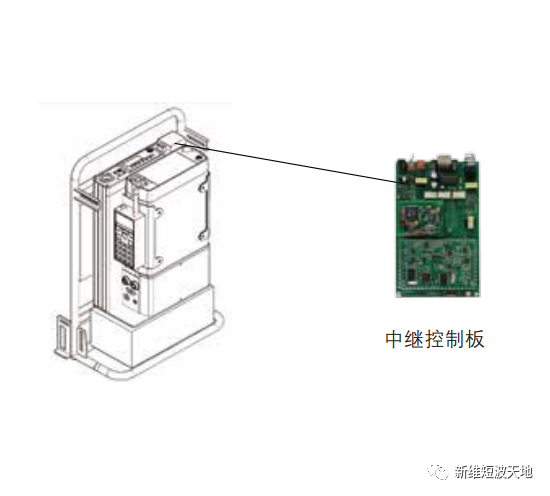

单兵台和小型车辆通常配装便携式中继机,如果内部有位置也可以配装内置式中继板.
单兵中继台多采用4050-M、2050-M等双模单兵台做中继载体,是因其具有普通背负台不具备的优势:①最大发射功率125W,可提供高质量短波通道,普通25W小功率背负台通信距离近,不宜用做中继通道机;②大容量锂电池可保证频繁转接所需能源;③设备结构便于安装中继机和对讲机。
用5W手持对讲机作超短波通道机使单兵中继台设备简单轻便。随配的4米伸缩杆不仅架设短波天线很方便,还可抬高对讲机天线,使超短波的覆盖地域数倍扩大。
嵌入式天链中继机
嵌入式天链中继机由分离的主板和控制面板组成,主要用于系统集成设备,可与短波通道电台安装在同一个19寸机箱内,插入基站或指挥车的系统机架。嵌入式中继机的面板结构和功能与便携中继机相似。
