一、概述

在军民融合深入发展的前提下，以物联网、云计算、云桌面、下一 代通信网络、高性能信息处理、智能大数据挖掘应用等技术,在部队战备工作、军事训练、通信和信息指挥、后勤保障、辅助决策、日常办公、营区安全、文化宣传等多方面应用。联合指挥信息化建设使得未来的部队管理在系统上朝着统一系统平台等方面演进，在业务上朝着统一协作等方面演进。它以融合的通信与信息技术为基础,以部队日常办公和安全为中心，以一体化的信息管理为保障,以激励部队管理的持续创新、促进部队现代化建设。创凯智能根据当前技术发展的现状及趋势，结合部队联合指挥中心已有设备,联合指挥中心信息化平台系统建设，要围绕“备战出质量，战时出效能”的总要求，充分考虑部队发展现状和未来发展需求，深入了解现有的业务需求、管理服务、技术、功能、性能需求，从信息备战、信息施训、信息促管、信息育人、信息联保等维度入手，实现“突出中心、体系配套、功能融合、智能交互”的整体目标。总体建设原则是:本着节约，满足要求、完善体系、功能齐全、立足发展。

二、需求分析

（一）坐席协作管理需求

1. 资源整合拼控坐席一体化

要求整合作战指挥中心、会议室、值班室、办公室的音视频信号，所有信号接入统一平台。通过平台分发，实现不同区域电视机及大屏呈现展示。同时坐席能与坐席协作，也能与大屏协作，信号资源池共享。实现"领导去到哪里，哪里就是作战指挥中心"的管理特性。

2. 人机分离统一管理

要求系统支持人机分离的应用方式，在满足计算机信息安全物理隔离保障的前提下，实现办公环境简化，及简化现场布线。

3.高分接入零延迟感

为了满足通报中心业务需求，系统需要具备信号接入及呈现能力。信号输入端传输至大屏呈现要求没有视频延迟、拖影、马赛克等问题，音视频信号传输零延迟，KVM坐席操作体验零延时。

4.光纤非IP架构，安全保密

采用闭环式全光纤非IP引擎架构，无需占用现有的网络资源，通过专用物理光纤信道承载管理视频、音频、控制信息，确保具有高度的安全和保密性。

（二） 大屏显控需求

1.大屏拼接漫游展示

坐席拼控一体化设备需要具备基本的信号上屏及呈现功能：跨屏、漫游、叠加、放大缩小和画面分割功能支持一键预案功能，不同预案间快速切换、无重新同步、无延迟问题。为了满足通报中心的业务需求，要求一个大屏单元内显示多个图层，在有限的屏幕空间内显示更多信息。

2.多场景预案调用

为了满足会议室日常会议、领导参观及紧急事件处理等各种应用场景。大屏拼接设备需要实现日常会议模式、参观模式、应急模式等不同应用场景下的预案切换，预案的切换要求无黑屏、零延迟，能够快速响应操作者指令。

三、方案设计

针对本项目场地情况和技术要求， 我们以大数据中心为核心大脑， 以KVM坐席为骨干传输神经，进行方案设计从而实现大数据资源池的共享调用、不同区域互联互通、各坐席工位协同作业、坐席与大屏信息，并且大屏幕上展示汇报，也可以实现视频会议多会议室共享调用。

（一）设计原则

先进性：KVM坐席充分考虑信息化社会迅猛发展的趋势，在技术上适度超前，保证系统在技术上领先，成熟稳定，符合今后的发展趋势。

可靠性：采用成熟的基于光纤非IP的KVM 架构坐席拼控一体化技术和设备，已被实践证明为成熟的应用性，已成为行业发展主流技术，设备主要模块采用冗余备份技术如：冗余电源、模块设计保证 7*24 小时不间断正常运行。整个KVM坐席的冗余链路设计，具有双重备份保障功能，并能最大限度地满足业务和未来发展的需求。

操作性：KVM坐席充分考虑到操作人员的非专业性，设计过程中在不影响系统功能的前提下尽量减少操作之程序，一旦系统投入使用，操作人员在简易的操作步骤下即可对系统完成所需功能的操作。坐席操作人员对前端电脑的KVM控制，其延时要≤16ms，极大提高操作体验性。

经济性：光纤坐席拼控一体化设备在实现先进性和可靠性的前提下，达到较高的性能价格比以及经济的优化设计。

实用性：以实用性为原则，采用合理的设计方案，充分考虑可扩展性，使系统的性能价格比达到最优，从而节省客户的投资。

模块化：光纤坐席拼控一体化设备严格按照模块化结构方式开发，风扇采用分区散热方式，以满足通用性和可替换性。

（二） 设计说明

系统架构图及说明

本系统由视频源（本地电脑、服务器数据信号、IPC）、视频传输处理设备（光纤发送终端、光纤接受终端、坐席拼控一体主机）、视频显示设备（DLP拼接屏、液晶显示屏、投影机）组成。通过光纤技术将所有的视频源传输系统、显示设备组成一套大的非IP光纤交换系统，建立全面覆盖各个支队的视频共享、互联互通系统。

四、系统应用价值

（一） 人机分离

所有服务器、席位 PC 统一放置在数据中心，数据集中管理、统一维护，极大提信息数据隐蔽性、安全性、抗毁性；无论作战指挥中心、值班室、都可以直接访问并操作信息数据区的PC，指挥的机动性、生存性、安全性更强。指挥中心没有诸多 PC 造成的噪声、发热、辐射，设计更加人性化。

坐席只保留键盘鼠标、显示器、数据读取接口，桌面环境简洁明了，服务器主机都会集中布置在专用机房，杜绝了主机设备散热、噪音对坐席人员的困扰。服务器主机的检修维护不影响坐席工作，为了保障其数据的安全，同时有效的避免了数据泄露风险；一个席位可布置多个显示屏拼接显示，可实现一人多机同时处理业务。

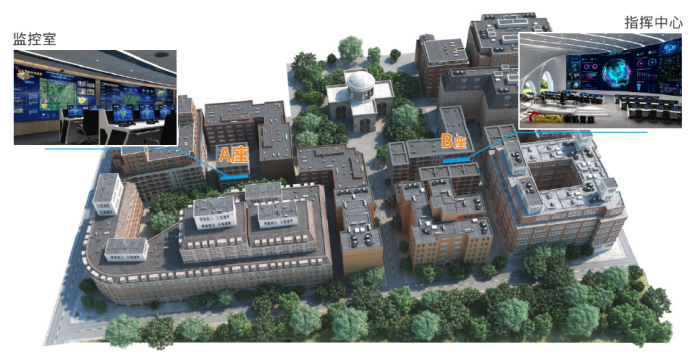

（二）跨多区域的互联互通

通过坐席协作管理系统，打破区域的信息壁垒，实现多区域、多部门互联互通互操作，实现多部门协作指挥。

（三）一人多机的高效管控

目前系统越来越多、数据越来越庞大、人员有限等实际问题，催生了一人多机模式。一套键鼠，管控多台电脑，鼠标灵活流畅跨屏漫游，键盘控制、音频跟随，鼠标漫游自动切换，灵活管控多台电脑，支持 Windows、Linux、MAC 、UNIX、麒麟、小红帽系统随意组合。

（四）跨平台、跨网段、跨系统操作

通过一人多机技术，提高少数操作人员在面对大量并发数据时的实战效率。实现一套键鼠可以在诸如视频监控系统、业务系统、视频会议系统、大数据可视化系统等不同业务系统、不同平台间、 不同网段间的平滑操控。简化桌面环境，提高效率。信息无交叉泄露，打破各部门的信息壁垒，实现资源高效利用，决策迅速准确。

智能红框提醒，防止操作人员在处理多个并发数据时手忙脚乱。

（五）坐席及大屏高效协作

发现紧急情况时，不必再像传统的模式，通知大屏管理席位投到大屏上，而是在本坐席位一键上大屏。针对大屏上的信息态势等信息可以一键抓取到本地席位进行标注处理。

各值班室值勤员 PC 操作内容，现场状况，可以在作战指挥中心一键推送上屏，确保应急调度、指挥作战的快速、高效。

坐席人员也可以及时将本指挥席位的需求推送到首长席位，也可以推送到其他寻求协同的席位上进行协同请求，相对于没有此功能的传统模式，可以实现高效扁平化协同指挥，大大提高工作效率。

（六）紧急情况一键信息发布

任意席位上的值勤人员发现紧急情况后，可以利用KVM坐席，将紧急情况的相关信息一键推送到16 个席位及大屏，实现一键共享情报、态势给其他人员，传递高效准确，保证所有人员第一时间掌握第一手情报资源。

（七）越级指挥干预

拥有更高权限的指挥员可以实时查看各席位值勤人员的指挥状态，紧急情况下可以利用席位抓取功能，一键获取其他席位操作权，取代下级人员进行越级指挥，减少中间环节，实现高效、准确的越级指挥。

（八）无缝快速切换

在进行信号调度时，瞬间完成所有信号源到目标显示终端的切换，无黑屏、无闪屏、无蓝屏等中间过渡态，切换时间小于5毫秒。

（九）灵活工位操作场景跟随

坐席人员具备可选的用户权限，即时实现在不同工位灵活办公指挥，随时随地改变大厅工位作战布局，且无需调换操作控制台，个人操作场景自动跟随，智能人性化；可根据各类军地指挥坐席人员开展各种作业需求实时调整，实现工位职能互换、工位权限互换、组别互换等应用场景。

（十）大屏拼接和坐席一体化

满足联合指挥中心不同显示终端组合系统集中化管理需求，各显示终端或组合系统共享一个硬件设备，各子系统输入信号共享调用，根据不同的显示终端配置不同的模块，大大节约系统成本，提高系统整体稳定性和可靠性。

（十一）坐席OSD可视化管理

光纤坐席协作管理系统支持对作战指挥中心、会议室、值班室、办公室的音视频所有信号实时预览，直观看到信号的状态，可通过列表式和可视化OSD菜单方式快速实现信号切换、推送和控制等功能，实现信号的调取管理可视化操作，可有效避免操作出现失误。单个坐席显示器内最大可支持16画面分割，每个画面都支持OSD可视化信源切换。

（十二）多场景保存和自动轮巡

提供丰富的模式定义功能，可提前预设多种预案，轻松实现各种预案的任意无缝切换，支持预案模式预览功能，场景自动轮训，可自定义轮训时间，实现常见的“值班自动巡检”应用。

（十三）字幕标注

将文字作为各指挥信号源的标识，以便在大屏显示上识别各个信号源，方便实时掌握重要信息的来源及备注信息，并可自由定义设置文字字体、大小、颜色、位置、透明度。

（十四）物理隔离，安全高效

作战指挥中心的坐席端可通过可视化的方式选择任意信号源，确任信号后，推送到内网信息作战中心的坐席端，再通过高清摄像机将坐席显示画面送到内部拼接处理器上处理，输出到作战指挥中心大屏显示。将外部网络的信号与内网信号完全物理隔离调用上墙显示，确保安全高效使用。

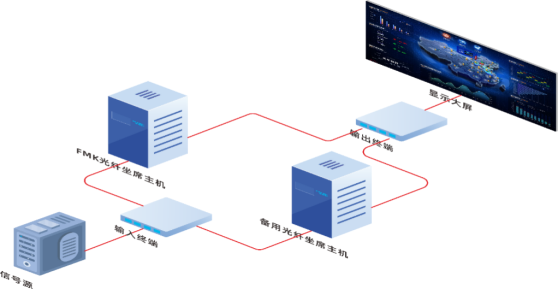

（十五）冗余备份

支持电源、主控板卡、发送/接收端口冗余备份，双机备份，一旦主链路异常可自动切换至备用链路，全方位保障系统不间断稳定运行。
