一、系统简介

无线通信是部队信息化的重要组成部分，在警卫巡逻、通信保障、反恐维稳等工作中，是不可缺少的重要手段。尤其是在处置突发性事件,应急无线通信指挥调度必须充分体现快速响应、协同作战能力。“应急”要体现一个“快”字；“指挥”要体现一个“通”字；调度要体现一个“准”字，这是对无线通信系统综合能力的考验。华夏盛公司的大容量多基站漫游无线数据传输系统为军事应急通信方案，提供了一种可行、可靠的技术方案。该方案实现了具有中国特色，自主知识产权的数字通信标准。为无线通信指挥调度“通信畅通、稳定可靠、安全保密、组网灵活、节省频率资源”提供了一种全新的技术保障。

二、系统优势

（一）单基站覆盖广、传输稳定可靠

超短波电磁波绕射能力强，空中损耗小，相关设备输出功率大，因而野外流动作业传输距离远。

数传电台模块采用GMSK数字调制解调，可靠实现25KHz窄带信道带宽上目前最高的19.2Kbps速率无线数传，多信道频率可离散、间断选择而无需连续，相对于需要连续无干扰频带的宽带电台（300-500KHz信道带宽，115.2Kbps传输速率），信道选择灵活性和抗干扰能力显著提高。在超短波频段有大量的民用用户和现场随机运行系统，而宽带电台要求占用连续300kHz以上即10个以上常规信道带宽，不能有窄带干扰，这是难以做到的。

窄带电台的接收灵敏度可达-117dBm，同等功率时，有效通信范围远远大于宽带电台。而宽带电台的接收灵敏度一般为-90～-100dBm，相差15dB以上，要达与窄带电台同样的传输距离，相应输出功率要增加32倍，从供电功耗、体积散热、启动时间等要求上，这是难以实现的。

（二）终端入网控制简捷迅速

系统基站设有专用控制信道，采用列表点名方式动态分配数传信道和工作时隙，终端入网时间最快仅需2个通讯周期，比随机报名登记方式快2-3倍，而且不会有碰撞冲突、被动漏网等现象发生。

（三）系统扩容方便灵活，信道备份自由组合

系统采用独立控制信道叠加数传工作信道及备份信道方式，单基站信道规模可以根据用户容量需要在1-50个之间自由灵活加减，备份信道即可做控制信道，亦可做数据传输信道。

（四）支持多基站区域自动漫游/强制漫游

系统支持1-5个基站自由联合组网：支持终端单元在多基站间的自动跨区漫游，入网登记，无需人工干预。如果需要，基站可以强制终端单元进入漫游转换过程，以备特殊需要：比如需要缩短数据上报周期时，可在同一区域增加1个基站，强制一部分终端单元入网新的基站。

（五）网管功能强大

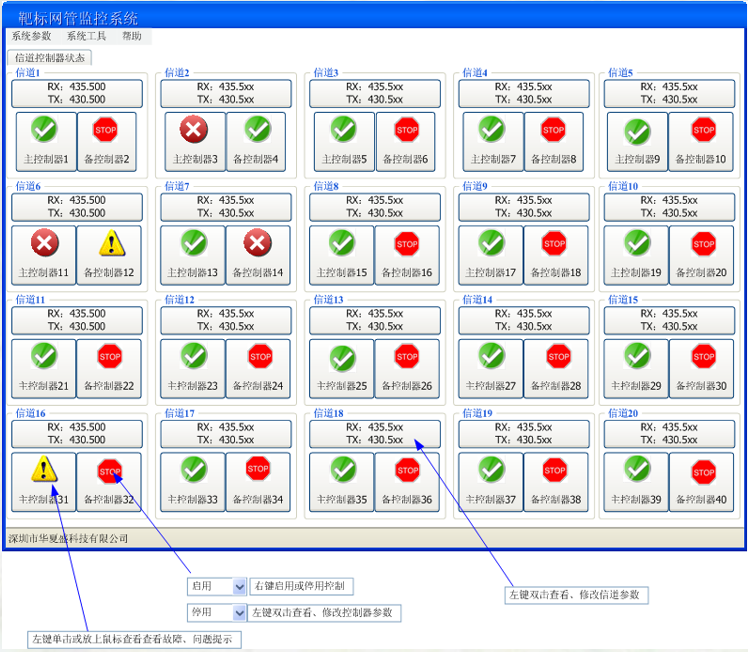

在网管服务器控制下，可以自动实现信道扫描，无交调、互调选频，设置基站工作频率，设置终端工作频率，指定终端工作时隙，基站、终端工作状态显示，基站、终端可能故障判断和提示。

（六）品质和可靠性

射频传输模块采用世界范围行业领先的美国GE MDS公司软硬件技术产品，频率范围宽广（410-470MHz），体积小巧功耗低，量化生产专业品质，性能稳定可靠。

（七）双路数据采集

终端单元提供双串口（232电平）方式，可以同时实现与2路采集设备的数据交换连接。实现双路数据的采集、缓存、分包、排队上传发送。

（八）开放的透明数据传输通道

本系统能够为无线数据传输提供与其内部协议无关的透明传输通道，具有足够的灵活性、扩展性和开放性。

三、系统组成

网络管理单元、基站单元、终端单元。

（一）网管服务单元

网管服务单元对上连接后台控制主台数据处理系统，对下连接一个或多个通讯基站，是整个通信系统的控制管理和数据交换中枢。由多个功能模块组成：

1.信道频率管理模块；

2.终端信息管理模块；

3.信道及时隙管理模块；

4.前置数据接收模块；

5.数据转发模块；

6.数据记录模块；

7.信道及终端工作状态显示模块。

（二）基站组成

1.执行网管单元信道频率扫描指令，扫描结果返回网管单元；

2.执行网管单元信道频率安排，各信道置频到指定频率；

3.控制信道周期重复广播网管单元制定的入网呼叫信息，接收终端单元入网应答；

4.同步信道周期重复广播网管单元制定的时钟同步信息，下行控制信息、应答信息；

5.接收信道接收终端单元上行报送信息，并送往网管单元。

（三）终端单元组成

1.终端单元是系统的末端数据传输控制单元，可以单、双串口收集模拟终端采集到的各种数据；

2.接收基站控制信道的入网频率和时隙安排呼叫，做出入网应答后立即转到指定工作信道，等待接收基站下行同步信道的时钟同步信号；

3.接收基站下行同步信道的时钟同步信号，以及基站下行数据或控制命令，在系统基站指定的信道和时隙上报数据，同时响应基站的控制命令；4.根据同步信号接收情况自动漫游到相邻基站；

5.根据同步信号接收情况被动漫游到其它基站。

四、技术指标

电台类型：基站全双工，终端收发异频半双工；

基站连续工作时间：≥12h；

终端通信模块重量：≤300g；

干预指令下传延时：≤1s；

有效通信距离：≥5km（通视）；

最大通信容量：1000个点；

传输误码率：≤1%；

数据更新率：≥200个/s；

可靠性：MTBF ≥300h；

维修性：通信终端MTTR ≤1h。
