手持对讲机在野外无网地域只能通几公里，在山区则受地形障碍限制存在大量盲区。天链中继站正是为解决这些难题而设计，它依靠短波电离层反射无障碍传播特性，可供相距数百公里的对讲机直接互通。天链中继站由短波电台、超短波电台、专用中继机组成。使用时在两地各设一部中继站，超短波台即可异地对讲，还可通过专用手咪监听和插话。天链系统提供80组中继编码，可供多地超短波网互通，另备19组转接编码用于短波端站电台接入。

一、天链中继系统概述

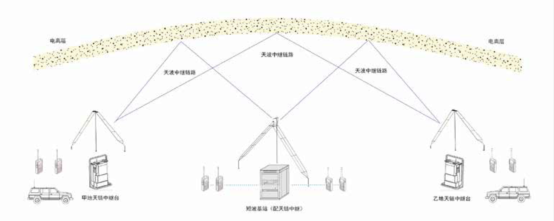

短波信号主要依靠电离层反射传输，距离超远，抗毁能力强，一直是军事、应急、海上、荒漠山区的基本通信工具之一。天链中继是短波的扩展应用，主要用途是为两地对讲机搭建数百公里天波链路，实现异地直接对讲，并支持短波台和超短波台互通。对于缺少通信网络的海上及陆上荒僻地区，其应用价值不言而喻。系统设备非常简单，在短波电台上挂接中继机和超短波对讲机即可组成天链中继台。

各种语音互联设备在接入短波信号时，都面临共同的技术难题：可接入较强短波信号，难于接入伴随强噪声的弱信号；操作繁琐；延时长；不能识别电台身份。天链中继的核心技术是利用特殊编码识别上线和下线信号，无须任何附加操作，收发延时极短可忽略不计。天链系统从根本上解决了这些问题：

在弱信号条件下呼通率接近100%，在微弱信号条件下也能保持高呼通率。

经中继的对讲机话音质量优于短波电台本身。

话音延时短，对讲机收发连贯；

既通既挂：按下对讲机PTT自动上线，松开PTT自动挂机，无须人工发送指令，操作简便。

杜绝外网信号和强噪声误接入挤占信道；

可选接多部中继台，实现多地互通。

客观上短波信号不够稳定，需要选择频率，但经验表明在三百公里内短波可通频率相对固定，信号较稳定，加之天链中继对短波信号质量只要求“2分”（在强烈噪声中可辨识对方话音）即可建链，因此接通率很高，建链后对讲机的模拟话音略带噪声，数字话音完全无噪声。

二、支持多种超短波通信系统

新维科麦的WTU-7000中继机可以配接150MH频段、350MHz频段、450MHz频段的模拟或数字制式超短波台，只需分配一部手台或车台作为中继通道机（不同型号超短波台的接口形式不同，连接中继机须做适配）。模拟对讲机经中继后听到的话音带有短波噪声，但经消噪处理后噪声极大减弱或消除。数字对讲机经中继后无噪声。

单兵中继采用5W对讲机做通道机，若天线架高4米，本地通话半径超过10公里。基站或大型车辆采用25W以上超短波台做中继通道机，配合高架天线，本地覆盖范围更大。中继机可选配专用手咪用于监听和插话，同时替代短波台和超短波台的手咪与外围台通话。

三、天链中继系统的短波电台

在天链系统中，短波电台分为中继通道机和端站。短波通道机是中继站的基本组成部分，常配用宝丽4050、2050等自带消噪功能的专业短波电台，中继后的语音质量和转接成功率优于普通短波电台。参加天链中继的短波端站电台须安装专用码板，可与网内中继台和对讲机互通。天链中继机可用于国产军用电台或其它多种厂牌短波电台。

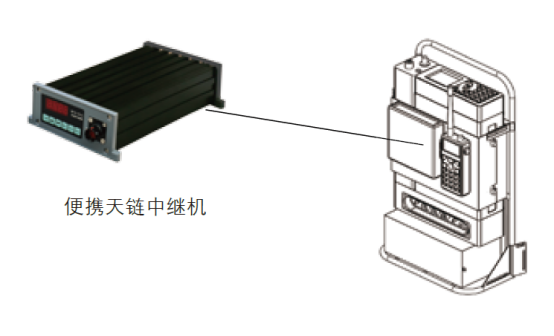

四、便携式天链中继机

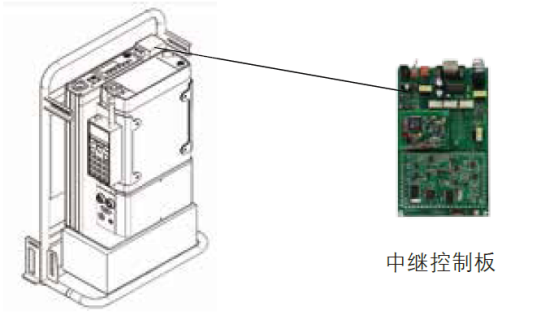

单兵台和小型车辆通常配装便携式中继机，如果内部有位置也可以配装内置式中继板。单兵中继台多采用4050-M、2050-M等双模单兵台做中继载体，是因其具有普通背负台不具备的优势：

①最大发射功率125W，可提供高质量短波通道，普通25W小功率背负台通信距离近，不宜用做中继通道机；

②大容量锂电池可保证频繁转接所需能源；

③设备结构便于安装中继机和对讲机。

用5W手持对讲机作超短波通道机使单兵中继台设备简单轻便。随配的4米伸缩杆不仅架设短波天线很方便，还可抬高对讲机天线，使超短波的覆盖地域数倍扩大。

五、嵌入式天链中继机

嵌入式天链中继机由分离的主板和控制面板组成，主要用于系统集成设备，可与短波通道电台安装在同一个19寸机箱内，插入基站或指挥车的系统机架。嵌入式中继机的面板结构和功能与便携中继机相似。
