一文带你秒懂高品质的LED显示屏认证标准都有哪些？！！

2022-11-22 14:14:45

来源： itc声光电视讯

LED显示屏因色彩鲜艳、画质清晰等优势愈加赢得市场欢迎，正逐渐从专业室内领域进入大众室内领域。因此，关系到健康安全的EMC设计与认证标准要求更严格。目前，LED显示屏通过EMC认证的需求已刻不容缓。

EMC测试是产品质量最重要的指标之一，是3C认证的重要组成部分。3C标准是保护消费者权益和安全的强制性产品认证体系，也是加强产品质量管理，实施合法的产品评价体系。

EMC测试也叫电磁兼容，是对电子产品在电磁场方面干扰大小（EMI）和抗干扰能力（EMS）的综合评定。

LED显示屏的工作原理是通过调整发光管上的流脉冲参数来实现高灰度、高刷新。因此，其电源、控制卡、内部信号传输都会产生不同程度的电磁辐射。显示屏的刷新率越高，系统卡上信号频率也越高，辐射干扰就越强，这是高品质应用的必然结果，也是显示屏最主要的电磁骚扰源之一。

为有效改善LED显示屏产品系统电磁场方面干扰大小的问题，itc采用PWM增强技术、展频技术、硬件调整等进行改善，以追求质量的最高标准。

01PWM增强技术
显示屏的视觉刷新率达到3840Hz，且随着小间距4K/8K高分辨率的应用，芯片的通道数、串接数、行扫数均明显增加，以上应用的改变都将使得灰阶数据的显示时间(GCLK)及数据传输写入时间(DCLK)频率大幅增加。而GCLK及DCLK频率是重要的电磁场方面干扰大小的源头之一。

LED显示屏驱动芯片所接收到的显示时间，通过PWM增强技术，驱动芯片内部自行产生所需的数据传输写入时间（图1），以内部芯片处理方式代替传统技术，大大降低辐射，且不会因为天线效应而泄露高频辐射。同时，显示时间采用双缘触发机制，可降低一半数据传输写入时间的频率，带来了良好的EMI表现（图2）。

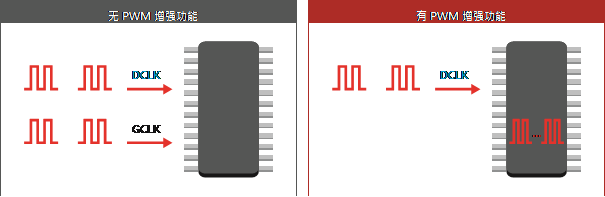

图1 有/无PWM增强技术驱动芯片差异示意图

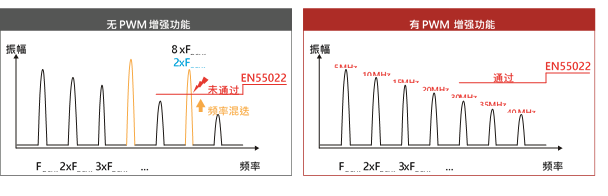

图2 有/ 无PWM增强技术EMI 示意图

02主动型EMI抑制技术一一展频技术

展频技术应用于处理半导体芯片技术，被称为当今最先进有效的主动型EMI抑制方法之一，在保证时钟信号完整性的基础上，通过时钟内部集成电路调制频率的手段来抑制EMI峰值，通过对尖峰时钟调制处理，使其从一个窄带的时钟，变为多个有边带谐波的频谱，将尖峰能量分散到展频区域的多个频率段，从而达到降低尖峰能量，抑制电磁场方面干扰大小的效果，降低了基波与谐波频率中的峰值。从展频时钟所得到的时钟和时序信号都会调变相应倍数的展频效果，时钟信号的N次谐波，得到的展频宽度是基波的N倍，所以对抑制高次谐波具有明显效果，整体的EMI峰值因此而减小。

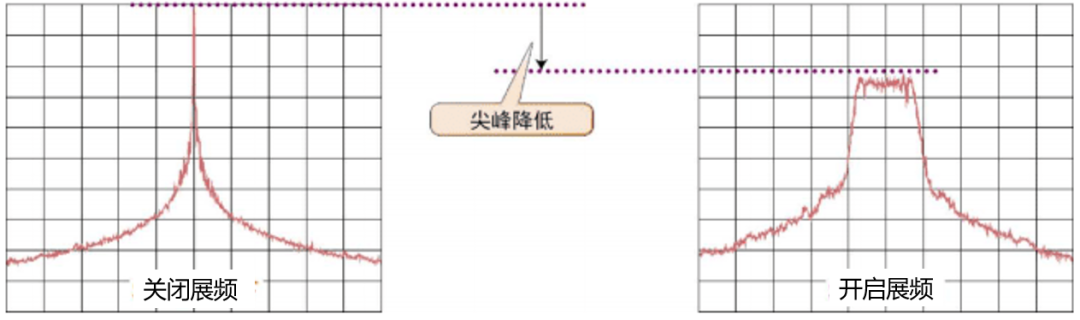

图3 开启/ 关闭展频技术 EMI示意图

03硬件调整

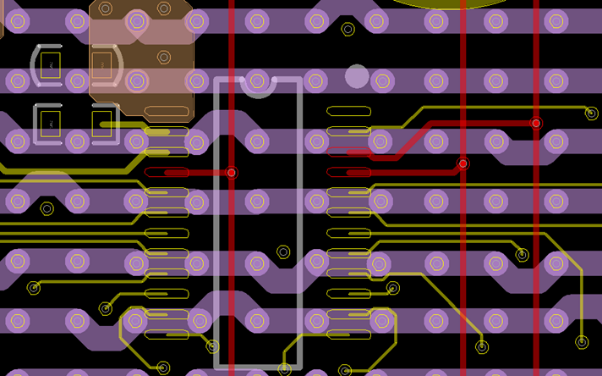

模组端采用电阻、电容、电感、磁珠等元件组成RC滤波电路来抑制电磁场方面干扰大小，滤除级数较高的高频谐波以降低时钟信号的上升和下降时间。此外，PCB采用4层板，有单独的GND屏蔽层，通过PCB LAYOUT技巧，遵循3W原则，两个走线中心间距至少大于3倍的线宽，保持70%的线间电场不互相干扰，高频信号线进行包地处理，少打孔、少转折、少换层的原则，并且PCB板做金属化包边工艺，将整个板边用金属包围起来，从而使微波信号无法从PCB板边辐射出去，以达到降低辐射的效果。

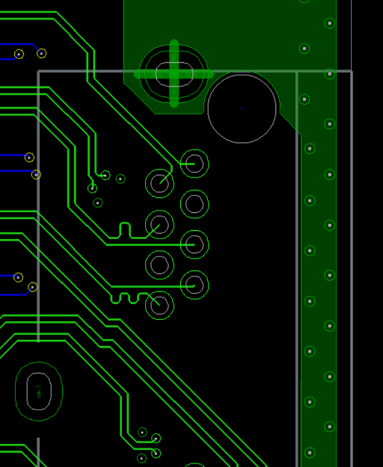

图4 3W原则差分走线

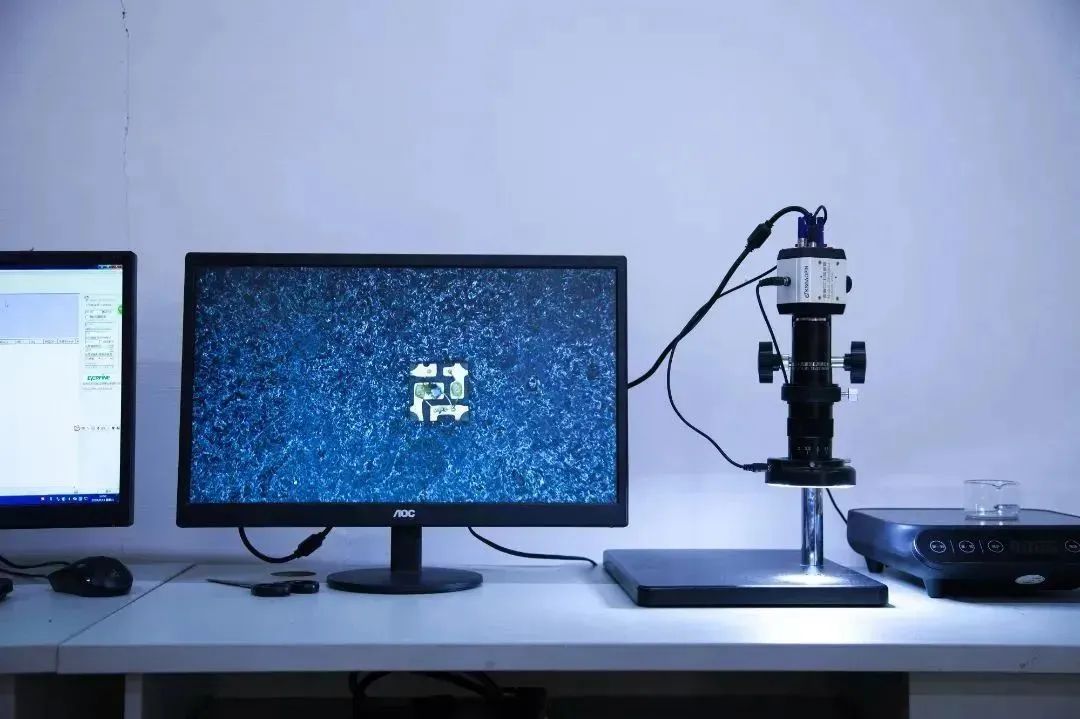

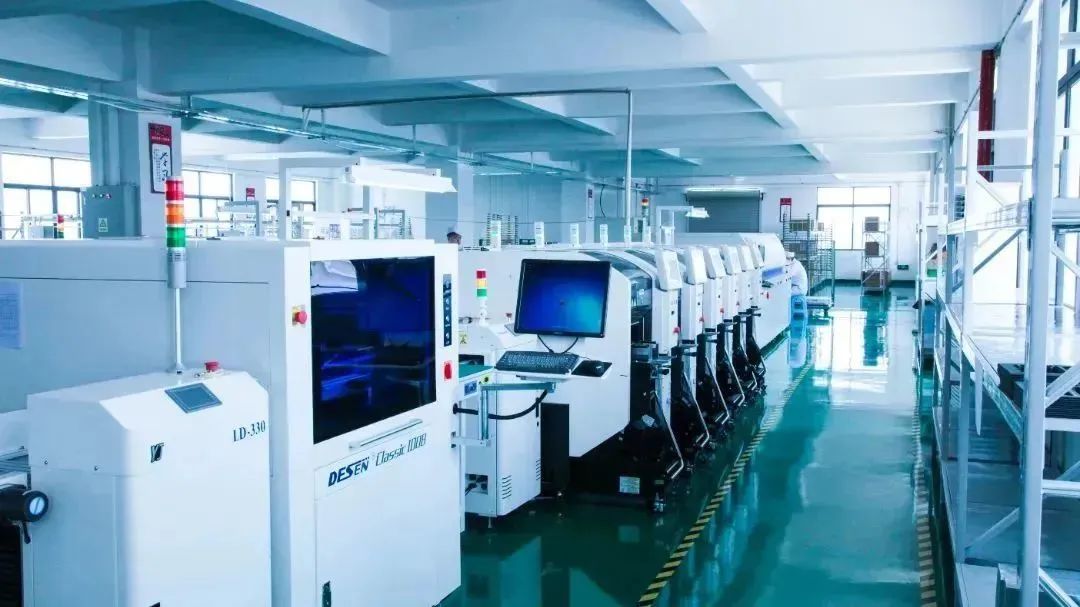

多年来，itc团队始终潜心研发，精细生产，不断创新改革技术手段，聚力匠造出高标准高品质LED显示屏。当前，itcLED显示屏不仅通过国家3C强制认证，还获得CE、CAQI、CQC等系列证书与国际互认ISO质量管理体系证书，成功案例涵盖金融、文旅、剧院、影院、校园、企业、酒店、政府、文体场馆等场所。

未来，itc将不断寻求更多技术突破与创新，持续深耕行业应用与发展，突破瓶颈，创造新的标准，继续做大做优做强，为制造强国贡献民族企业力量。
