一、产品概况

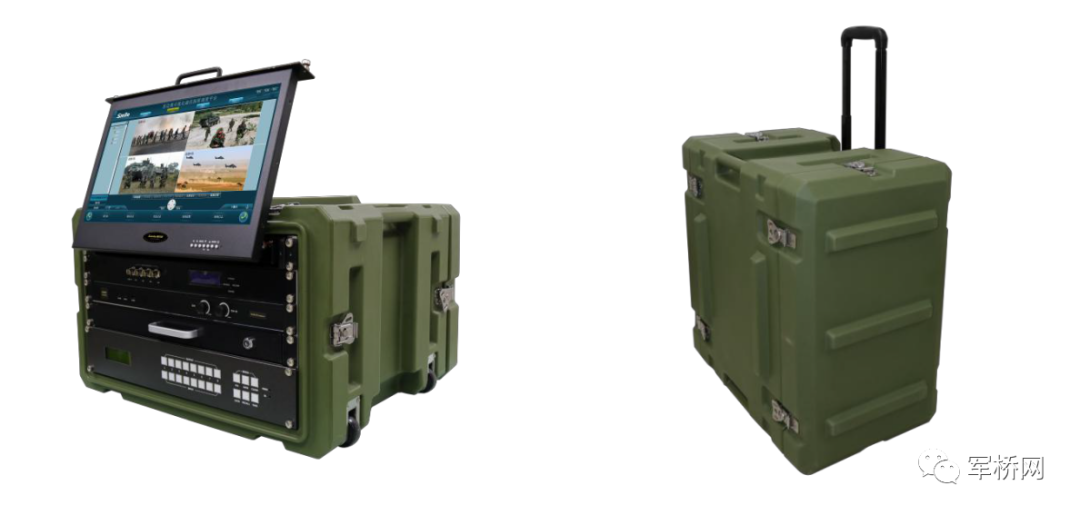

思迈奥旗下的便携式音视频保障终端采用标准机架结构，具备小型化、一体化，内含显示模块，手拉手会议主机，视频会议模块，高清图像分割模块，高清图像切换模块等组成。具有较高的集成度和灵活性。该设备支持接入手拉手会议系统，可与原有的视频会议无缝对接，满足多人会议需要。最少支持 8 路以上外来高清信号同时接入，支持对输入的图像进行画面分 割和切换放大，主要用于突发事件应急通信的保障。产品为一体化防护箱，带携行把手及滚轮设计，适合机动携行，方便运输，广泛应用于部队演练、武警特警、应急救援、 公安执法等领域。

二、系统功能

模块化插卡式结构，各业务模块支持在线热插拔，具备可互换性插槽，可灵活配置视频会议模块或视频指挥模块；

具备视频切换功能，总视频切换能力不低于8路输入8路输出，信号类型支持 SDI、HDMI、CVBS 等；

具备音频切换功能，总音频切换能力不低于8路输入8路输出，信号类型支持平衡音频、非平衡音频；

具备不低于4路视频监视功能；

具备音频监听功能；

具备集中控制功能，统一控制视频切换、音频切换、视频监视、音频监听、视频指挥、视频会议等；

配备防护箱，带携行把手及滚轮，适合机动携行，方便运输。

三、参数规格

（一）视频矩阵模块

视频输入接口：SDI≥1 个，DVI 接口≥1 个（支持转 HDMI、VGA、CVBS），HDBaseT 接口≥1 个。

视频输出接口：DVI≥1 个（支持转 HDMI、VGA、CVBS），HDBaseT≥1 个

视频输入：支持字符叠加功能、色彩调节功能，支持自定义命名功能、支持输入分辨率自适应。

视频输出：支持视频分辨率调节功能，支持 EDID 功能，支持自定义命名功能。

其他特性：具备高、标清视频信号无缝路由切换功能。

（二）音频处理模块

音频输入：3Pin 凤凰接口≥2 个；平衡音频输出：3Pin 凤凰接口≥1 个；

非平衡音频输入：莲花接口≥2 个；非平衡音频输出：6.35 三芯接口≥1 个；

频率：20～20kHz (±1dB)；

总谐波失真(THD+N)：≤0.01% @1kHz；

音箱接口：≥2 个 Speakon 类型接口；

负载阻抗：支持 8Ω和 4Ω；

供电：DC48V；

其他特性：具备音频信号混音处理功能、反馈抑制功能和回声消除功能。

（三）显示模块

显示屏特性：17.3 英寸全高清屏，色彩 16.7M，亮度 300cd/m²；

分辨率：1920*1080；

输入：SDI (可选), HDMI, DVI, VGA, YPbPr, Video, Audio, Aduio；

电压：≤10W。

（四）视频会议模块（可选）

多媒体框架协议：ITU-T H.323 和 IETF SIP；

视频编码协议：H265、H.264HP、H.264MP、H.264 SVC、VP8、VP9；

音频编码协议：G722.1、OPUS、AMR-WB；

分辨率：支持 1080P 终端接入能力，并向下兼容 720P、4CIF、480P、CIF、320*240、176*144、160*120 等分辨率

其他特性：支持快速回音消除、自动噪声抑制、自动增益控制、静音检测、多画面、画中画、视频轮询等功能。

（五）物理特性

防护箱：军绿色防护箱体，坚固耐用，防水、防尘、防跌落；

电源与功耗：电源源输入适应范围，96VAC?264VAC；支持移动模块供电（可选配置，支持 4-6 小时供电），最大输出功率， 200W；

工作温度：-20℃~+55℃；

重量：40kg；

尺寸：610*589*374mm。
