一、产品介绍
毁伤评估系统是某司为解决弹药/战斗部威力、目标易损性、武器毁伤评估问题而开发的综合评估系统，为武器装备论证、研制和使用等提供毁伤效能评估基础工具平台。
毁伤效能评估是综合考虑战斗部威力、火力力量、目标特性等因素，对弹药/战斗部的毁伤效能和目标的实际毁伤效果进行综合分析评定的过程。
毁伤评估系统由6个分系统组成:弹药/战斗部威力分析分系统、目标等效建模及易损性分析分系统、毁伤评估及火力打击分析分系统、视景推演分系统、数据库分系统和目标模型分系统构成。

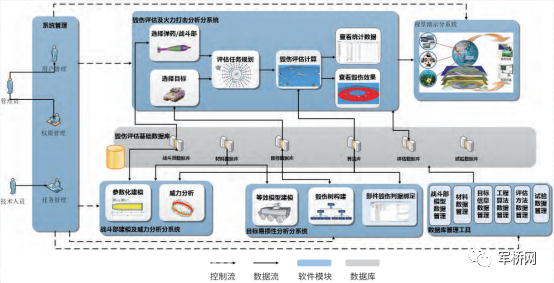

二、系统架构图
三、核心子系统
（一）弹药/战斗部建模及威力分析系统

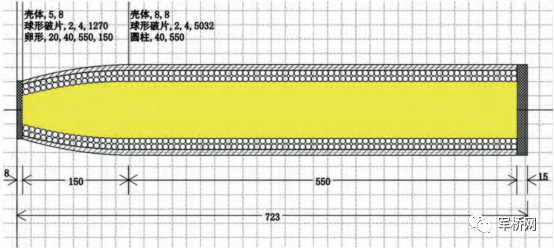

支持设置战斗部(杀爆、侵爆、穿甲、破甲)相关参数(如:弹壳质量、弹壳壁厚、弹壳平均半径、爆心位置、装药量等)或根据试验结果输入静爆威力场参数，进行弹药/战斗部的静爆威力场分析，并支持数据驱动的威力场三维可视化显示，输出威力场分析结果;同时，支持(破片、冲击波、动能弹丸/弹体、金属射流等)毁伤元的威力性能分析，对分析结果进行保存。根据静爆威力场分析结果，计算带弹体的末端速度和落角的动爆威力场，支持数据驱动的动爆威力场三维可视化显示和动爆条件下毁伤元的威力性能分析，并输出动爆威力场分析结果。
（二）视景演示系统

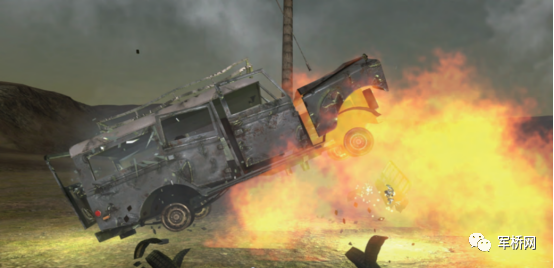

提供根据评估系统中的目标群位置生成基于GIS的逼真的战场场景，根据毁伤效应计算结果文件生成较逼真的毁伤过程动画(光、电、烟、破片场、冲击波场等）的功能，另外、提供战斗部瞄准点和末端姿态还原从投弹再到弹体爆炸过程中的弹体飞行轨迹的功能。
（三）毁伤评估及火力打击分析系统

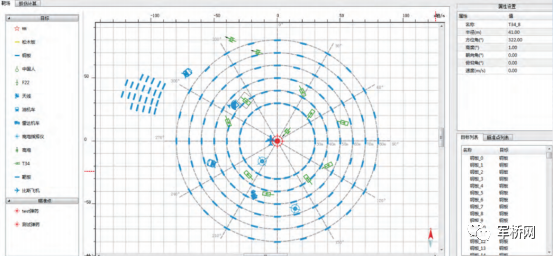

目标易损性分析主要为支撑目标建模，提出合理的毁伤等级，得到毁伤准则与判据，最终建立起反映实际规律且有效的易损性等效模型。系统提供毁伤树建模、等效模型建模(目标易损件的几何体表征、材料模型和毁伤律模型)、目标易损性分析的功能。火力打击分析主要是为了支撑战斗部对目标毁伤能力的量度，是指考虑一定导弹命中精度和引信启动规律前提下战斗部对目标的毁伤能力评价。用户设置弹药/战斗部的初始条件、引信参数、目标的初始条件、环境参数、试验次数、输入参数的组合方案、效能评估指标。系统根据用户的设置执行仿真分析计算，并可定制生成评估报告。
（四）毁伤测量系统
毁伤效应评估系统用于采集武器爆炸时产生的冲击波压力、振动及爆炸破片速度等信息,为评估武器毁伤效应提供数据支撑。
