一、 系统概述
为了提高警戒执勤、武装押运等枪支的监管和防护能力,防范涉枪重大安全问题,确保部队和社会安全稳定,我们组织研发出“动态枪支安全管控预警处置系统V2.0 内网版”。系统运用UWB精确测距等先进技术,能精确感知动态枪支在岗活动范围,弹夹的结合状态,全天候实时监控枪支安全状态;能对袭哨抢枪,枪弹结合,擅离执勤哨位等突发事件第一时间报警,解决了动态枪支安全管控难题。该系统能够直接部署于内部网络,例如军网,可实现内网设备自动联动。
二、系统组成
系统由枪支部分、哨位部分、监控指挥中心部分组成,枪支部分负责枪支身份识别,哨位部分负责精确测定枪支相对位置、判定枪支在位状态、枪弹结合状态、枪支异常报警和向监控指挥中心发出报警信息,监控指挥中心负责24小时监控和实时报警。
三、设备介绍
(一)高精度定位器
此设备安装于枪托中,用于实时发送射频信号。如图 1所示:

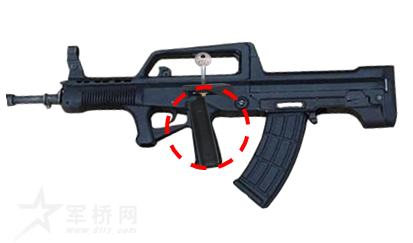

图 1 枪支定位器
1.主要功能指标
信标功能:在岗时发射电子编码及电量;
信标功能:在岗时接收离位探测信号;
支持环境声音监听功能;
通信数据加密解密功能;
接受指挥中心对设备控制,定位器休眠、激活、短信发送间隔设置,定位模式切换,发送定位器电池电量等功能;
设备充电、防拆等功能;
2.主要性能指标
分类 |
性能指标 |
枪支定位标签 |
工作频段:UWB(3.5G-5GHz);天线类型:全向;
通信数据加密解密;
定位距离覆盖:0~250米可调整;
定位精度:30CM4
数据发送频率:1-2 Hz;
离位报警反应时间:2秒;
抗干扰性:频道隔离,多设备之间互不干扰
|
|
电池容量:≧2000mAh;充电输入:4.2~5V/ 800mA;
充电接口:TYPE-C接口母座;充电时间:≦3小时;
待机时间:≧30天;工作时间:离岗工作≧24小时;
电池保护:过充、过放、短路、过流、过温保护;
充电指示:红灯充电中,绿灯充电完成;
重量:75g
尺寸:103*30*20mm
工作环境温度:-40~85℃
防护等级:IP54
|
图 2 定位器安装示意图
(二)信号探测器
此设备安装于执勤岗哨,用于探测枪支定位器发出的测距信号,如图 3 所示:
![](http://www.81it.com/uploadfile/2023/0529/20230529014101298.png)

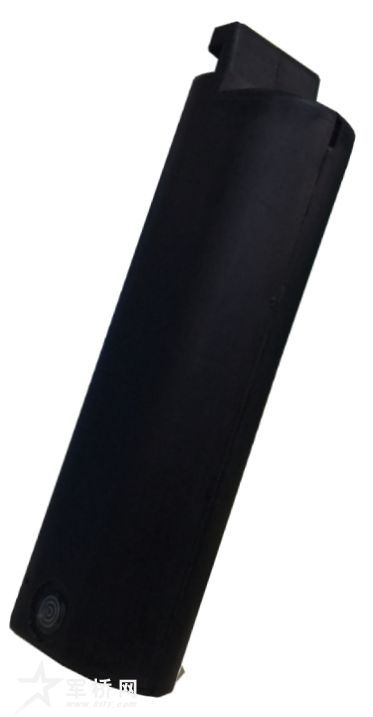

图 3 信号探测器
1.产品主要功能如下:
感知在位测距信号
枪支相对位置精确测定
定位器交互通信
2.主要性能指标
分类 |
性能指标 |
离位报警部分 |
工作频段:UWB(3.5-5GHz);天线类型:全向;
数据加密解密;
定位距离覆盖:0~250米可调整;
定位精度:30CM
离位报警反应时间:2秒;手动报警反应时间:1秒;
|
离位转发部分 |
工作频率:230MHz;频率稳定:±75KHz;
调制方式:OOK;编码方式:曼彻斯特编码;
校验方式;采用异或校验;发射功率:8W;
空旷地区传播距离达3Km~10Km;
|
电源部分 |
固定式:DC12V、AC220V 供电;
移动式:电池供电,充电电压范围4.3V~5V;
|
整体 |
重量:144g
尺寸:80*84*25mm
工作环境温度:-40~85℃
防护等级:IP54
|
(三)监控预警主机
此设备安装于执勤岗哨,用于负责探测范围设定、枪支状态实时显示、异常离岗判定、警报通告等枪支监控任务的主控工作,如图 4 监控所示:
![](http://www.81it.com/uploadfile/2023/0529/20230529014606820.png)
图 4 监控预警主机
1.支持语音播报、一键遥控报警、联动声光报警灯
2.支持手动操作报警按钮触发枪支离位报警,联动输出报警信号到警情信号转发器
3.支持接收枪支离位信号探测器发送的枪支状态,监测枪支在位状态,监测定位器状态信息。
重量:401g
尺寸:200*100*45mm
工作环境温度:-40~85℃
防护等级:IP54

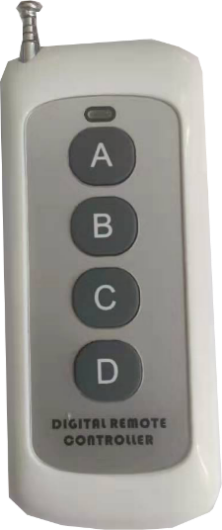

图 5 应急无线遥控器
产品主要功能如下:
枪支身份识别与状态监控
异常离岗判断功能
离岗自动报警
应急无线遥控报警
设备声光报警
接受监控平台控制,动态调整探测范围、预警报警时间、执行撤布防等
防破坏感应报警
定位器拆除感应报警
(四)远程报警器
此设备放置于值班室、应急分队或者远程监控中心,当发生警情时能够发出声光报警信号。如图 6所示:

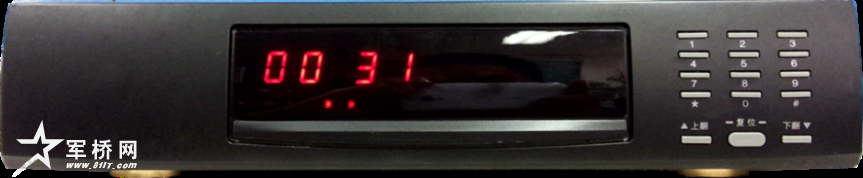

图 6
1.产品主要功能如下:
接收远程警情信息
发出声光报警信号
消音消警功能
音量调节功能
记录回查功能
多防区显示功能

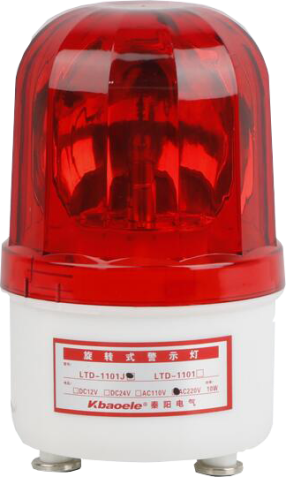

(五)声光报警灯
1.产品主要功能如下:
发出声光报警信号
重量:253g;
尺寸:180*100*100mm
工作环境温度:-40~85℃
防护等级:ip54
(六)枪弹结合/分离检测设备

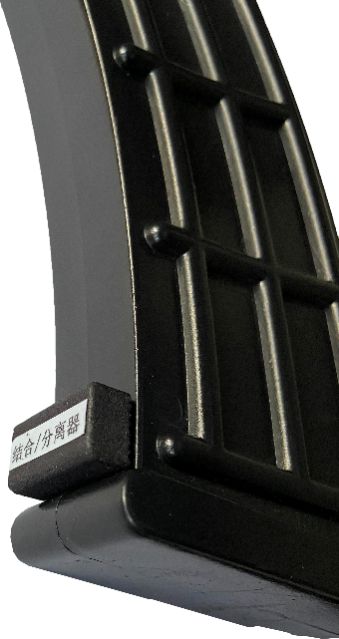

主要有枪弹结合检测器组成,枪弹结合检测器安装于弹夹侧面,弹夹一旦与枪支结合,接合器便立即发出报警信号给探测器,探测器经信号滤波等处理后转发结合/分离报警。
1.主要功能指标
枪弹结合、分离监测
2.主要性能指标
分类 |
性能指标 |
枪弹结合检测器 |
标签拆除误报率 小于 0.0001
枪弹结合检测反应时间:<1秒;
重量:36g
尺寸:57*18*16mm
工作环境温度:-40~85℃
防护等级:ip68
|
(七)监控平台
安装在值班室计算机上,用于部署哨位、实时监控哨位状态、枪支异常报警、剩余电量等。
1.实时监控
能够实时监控全部枪支的在岗状态、当前位置和运动态势,详细显示各哨位部署情况和设备运转状态,方便指挥中心及时全面掌控枪支安全状况。实时监控主界面如图 7所示:
![](http://www.81it.com/uploadfile/2023/0529/20230529015245113.png)
图 7
2.离位报警
当发生枪支离位、哨兵遇袭等突发状况时,系统将在第一时间弹出警情提示框。如图 8所示:
![](http://www.81it.com/uploadfile/2023/0529/20230529015327657.png)
图8
3.处置追踪

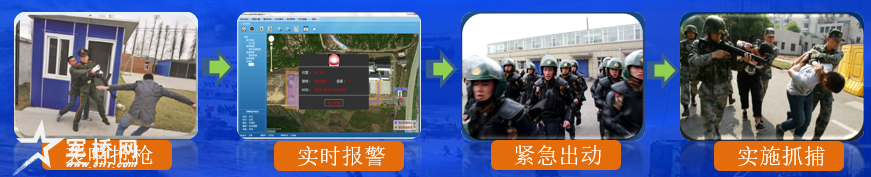

发生枪支异常离岗后,启动应急响应预案,展开枪支追击工作。
四、应急处置预案
五、系统优势
(一)防水、防拆、防破坏
1.执勤哨位及枪支部分的设备具备防水功能,能够适应各种恶劣环境;
2.枪支部分的设备具备防拆除报警功能,能够防止擅自拆卸及丢弃设备,保证离位及定位功能的可靠有效;
3.执勤哨位部分的设备具备防破坏功能,能够对恶意破坏探测设备的行为进行报警;
(二)精准监控、“零”误报
1.监控范围随心调整,精度精确到分米级,警戒范围划定更加精准,报警灵敏度更高;
2.对袭哨抢枪、擅离执勤哨位等突发事件第一时间报警
3.枪支探测不依赖于信号强度,抗遮挡能力更强,误报概率趋于零,实用性大大提高。
(三)智能化交互式设备、“免”培训、“免”维护
1.图形化显示、语音化提醒,系统状态更加清晰;
2.触摸式交互,设备使用更加直观;
3.引导式操作,无需记忆操作命令、无需专业培训;
(四)定位器周围环境监听
(五)低电提醒
当电量低于设定的阈值时,系统自动提醒
六、系统主要功能和性能指标
支持枪弹结合、分离报警
识别方向:全向360
枪支离位报警误报率小于万分之一
标签拆除误报率小于万分之一
定位距离覆盖250米
定位精度:30CM
支持枪型:95、95-1、03,其他枪型也可定制
环境温度范围:-40℃~85℃;
相对湿度范围:≤93%;
在位监控续航时间:>30天;
多层级监控:10级以上多层级监控、联动报警。
