一、系统概述
东微智能数字协同应用系统以数字化多媒体IP系统为基础，以CLoudMIDIS平台能力为核心，拉通多个指挥中心，实现跨地区之间的音频、视频以及控制信号的任意互通。总体来说数字协同应用系统实现的是多级的、多个指挥中心之间的音频、视频的融合调度和指挥，实现媒体资源在全域中自由分享、可视化协作，通过音频、视频的多级互联互通统一调度，实现纵观全局，快速决策的目的。
数字协同系统可满足三级组网，四级应用的指挥体系应用，核心功能就是打通各级指挥体系的媒体资源，让所有媒体资源在各级指挥体系内任便捷调度和互联互通。其中针对多级互联指挥调度的场景，本级系统和上下级之间相互关联，但脱离于级联系统之外，本级系统又可以独立使用，保证系统的独立性，同时系统在设计时，考虑到系统部署和系统建设的复杂性，对产品做了严格的定义，便于技术施工。数字协同系统核心能力虽然是多级音视频资源互通，但该系统不是简单的“视频会议”和“融合通信”叠加，而是我们从指挥调度大场景出发，围绕着指挥中心、会议室、移动指挥车等场所，持续打造核心能力和功能。
二、CloudMIDIS系统功能介绍

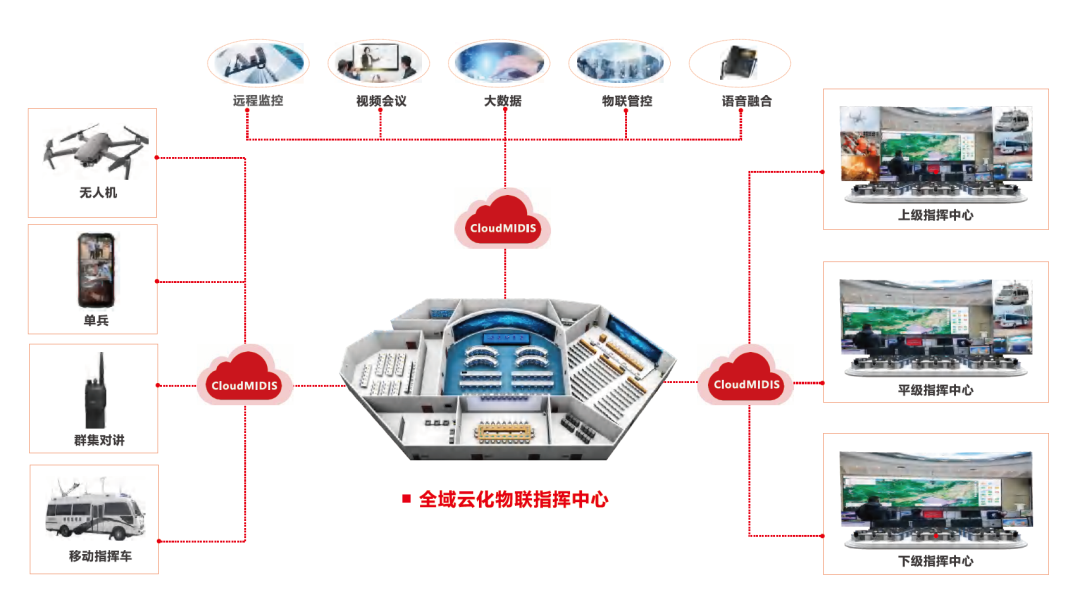

CloudMIDIS系统包含MIDIS可视化调度系统、分布式网络音频系统，对接单兵系统、视频会议系统、监控系统、语音电话系统、车载系统、无人机系统，提供完整的一套业务操作界面进行调度管理。

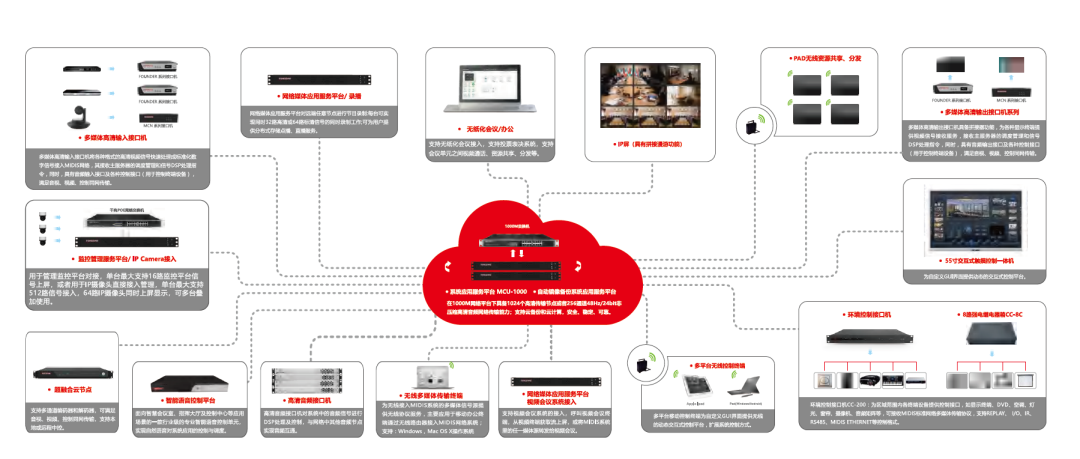

(一) MIDIS可视化调度系统
MIDIS系统采用了模块化的设计结构，主要由主服务平台、备份服务平台(如需要)、多媒体高清输入接口机、多媒体高清输出接口、网络媒体应用服务平台(如需要)、环境·控制接口机、网络高清音频接口机、交互式控制终端、多平台移动控制终端〈(如需要)、软件模块、网络交换机等组成。
1、主(备)中心服务平台MCU-1000
作为MIDIS系统的主用中心服务平台，也可以为备份中心服务平台。是MIDIS系统的核心部件，为MIDIS系统提供必须的协议服务，协调各类接口机的工作，监控各部分的工作状态，随时为有问题的接口机进行热备份，保证MIDIS系统有条不紊地高效运转。
级联:基于典型部-省-市-县-乡"星形网络模型，实现的单位能多级任意互联互通的解决方案，一方面兼顾码流级别的权限管理，另一方面确保了各级单位之间管理和协作的最优操作体验。
2、多媒体云节点MCN系列
输入MCN-10OE/MCN-102E等系列接口机，将HDMI格式的高清视频信号快速处理成标准化数字信号接入MDIS网络，其接收主服务器的调度管理和信号DSP处理指令，提供简单的音频输入接口及简单的串口控制接口，满足最基本的音视、视频、控制同网传输.
输出MCN-100D/MCN-102D等系列接口机，具备最基础的拼接器功能，为各种显示终端提供视频信号接收服务，接收主服务器的调度管理和信号DSP处理指令，提供简单的音频输出接口及简单的串口控制接口，满足音视、视频、控制同网传输.
3、多媒体高清接口机FOUNDER系列
一体化: FOUNDER-40OE/FOUNDER-308E等系列接口机，支持H265编解码，最大分辨率可支持4K60，既支持高清视频信号输入接入MIDIS网络，同时又支持拼接输出显示功能，其接收主服务器的调度管理和信号DSP处理指令，具有音频输入输出接口及各种控制接口，满足音视、视频、控制同网传输。
浅压缩:基于千兆IP网络的传输和交换技术，实现了超低延时无损的显示效果，一方面降低网络的建设和维护成本，一方面能够大大提升用户的视音频和IP-KVM体验。
4、网络媒体应用服务平台MCU-3060/6000/1090
网络媒体应用服务平台可为用户提供多种服务，MCU-3060支持32路视频源同时录播，同时还支持点播直播功能;MCU-6O000支持视频会议MCU对接，支持16路视频会议信号上屏，并且可以控制视频会议终端开会;MCU-1090支持多台叠加使用，单台支持16路全高清回显预览。
5、环境控制接口机
环境控制接口机为区域范围内各终端设备提供控制接口，如显示终端、DVD、空调、灯光、窗帘、摄像机、音频矩阵等，可接收MIDIS标准网络多媒体传输控制协议，支持双向控制，支持 RELAY、V/O、IR、RS232、RS485、等控制格式。环境控制接口机是网络型主机，在同一个系统中可多台同时使用，并且可以分布式就近布置，通过一个标准的100OM LAN接口与MIDIS系统连接。
6、超融合云节点TCN系列
超融合云节点是一款一体化多功能终端主机。该产品融合了东微最新的音频、视频、控制、媒体处理、通讯等技术于一体，采用嵌入
式系统开发的新一代多功能设备。可广泛应用于集成分布式系统可视化调度、远程多方互动、本地录制、远程直播、远程培训、远程督导、本地多媒体会议室、本地多媒体教室等功能场景。

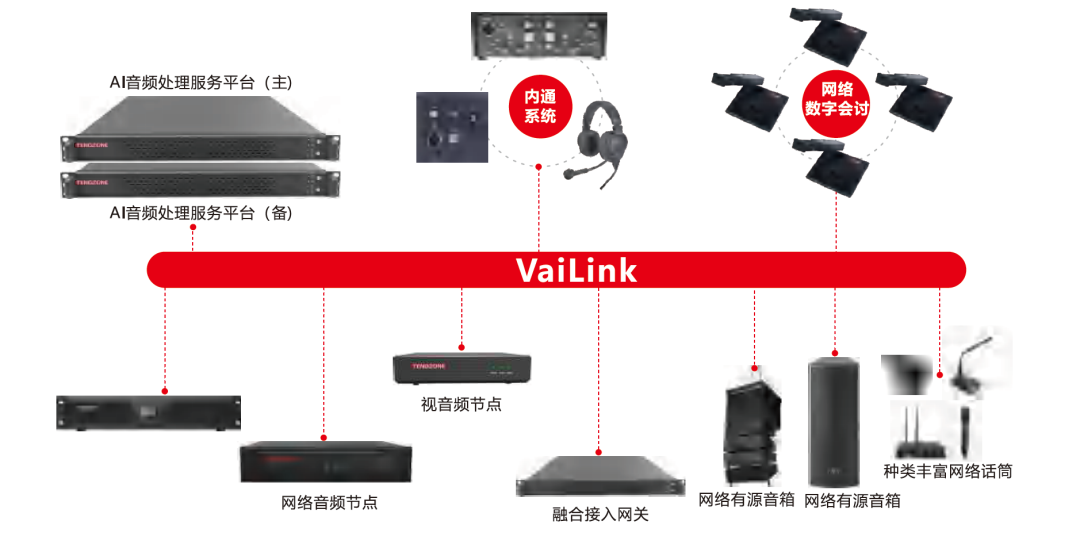

（二）分布式网络音频系统
分布式网络音频系统以东微自主研发的视音频物联网络协议VaiLink为载体，打造的音频系统新生态。主要由Al音频算法处理服务平台、网络音频云节点、物联网络麦克风、物联网络音箱、网络会讨以及开放式的音频设计平台、运行在各平台的定制化用户交互软件等组成。
1、支持上千路音频处理系统
VaiLink国内专业视频领域首个自主研发的视音频物联传输协议，可提供1024通道超低延时、无压缩的网络音频传输。
2、超大音频矩阵能力
Al音频算法处理平台，可提供512x512矩阵混音处理，单台处理服务器，可提供160路软件定义的AEC处理模块。
3、软件定义功能，平台化管理
有别于单一的音频处理器，A音频算法处理平台是基于软件的应用平台，通过软件定义音频处理功能稣系统结构，支持环控管理，可集中管理物联网络麦克风、物联网络音箱、超融合终端等IP化的视音频设备
4、1+1系统热备
作为系统核心的Al音频算法处理服务平台采用1+1系统热备设计，具有两个千兆网络端口，具有主/备冗余备份的功能，针对任何规模的应用场合，都能展现系统的可靠性，当属性能、可靠性绝佳的解决方案。
5、全生态产品
分布式网络音频系统不仅仅提供强大、灵活的音频处理功能，而且提供端到端全套音频解决方案。
（三）可视化会讨
通过数字协同系统实现多区域音视频互通后，可以实现多级之间可视化会讨应用（实现点对点或者多点讨论），同时可以管理显示屏幕，实现对屏幕内通的投屏、推屏，满足内容显示的需求。在发起会议讨论时，支持多种模式，包括主席模式和自由讨论模式。
在主席模式时，各与会站点只能听到主席站点的声音，主席站点听不到与会站点的声音，各与会站点大屏上只能看到主席站点画面和本站点画面，主席站点能同时看到多个与会站点画面，其它与会者需要发言，可以举手申请发言，并可以申请将自己的画面同屏到主画面，让所有讨论着都可以看到。同时主席模式下，主席可以直接点名某站点发言，主席站点和该站点一对一对讲，其它与会站点不能讲话，各与会站点大屏只能看到发言站点、主席站点和本站点画面，主席站点能同时看到多个与会站点画面；主席站点结束会议，主席站点和与会站点会自动恢复会议之前的布局画面。
自由讨论模式时，各站点可自由发言讨论，同时允许多个站点同时发言讨论，根据发言电平阈值来判断多个发言站点；大屏上发言站点画面显示窗口会自动切换当前发言站点画面；主席站点结束会议，主席站点和与会站点会自动恢复会议之前的布局画面。
会场的摄像头画面，主会场使用者支持通过远程操控云台，或者识别话筒的声音，摄像机自动对准当前发言的位置，实现发言人画面自动跟踪功能。
（四）领导驾驶舱
在总部机关，可以通过数字协同系统建设领导驾驶舱业务，通过该系统，将单位所属的各层级多媒体资源，统一汇集到总部，实时了解下级业务运行情况。
（五）视频会商
通过数字协同系统，可以实现视频会商功能，通只需要过简单的调度方式，就可以实现基于场所的音视频互通，摒弃视频会议繁琐预约过程和复杂的会控功能，满足功能简单的类视频会议应用。可以支持主流轮巡、演讲者画面自动放大、发送辅流、申请辅流，并且在视频会商时，支持字幕和台标功能，清晰的反映当前会商的主题和视频画面的内容，并可以实现远程的云台控制和声像联动功能。
同时所有接入本级数字系统主机的媒体资源，在视频会商时，都可以做为要素资源，供会商参考使用，而不只是固定的画面资源。
（六）一键指挥调度
系统具有统一的资源和账号管理体系，多区域的资源可以统一汇集到数字协同系统中，每一级单元和主机可以按需要添加调用，同时上一级系统可以把资源把资源按需分派到下级系统中，实现资源的统一可视化调度，同时也可以实现对远端信号做远程控制。在统一调度使用时，从多级系统组网来说各个系统相互相互关联，但是组网中每个子系统相互独立，即使在多级组网断联的情况下，不会影响到本地离线使用。
同时系统支持灵活的权限管理，针对不同的级别可分配不同功能的应用权限、信号源调度权限及屏幕操控权限，支持按需分派。每一级的互联单元都可接入本级的MIDIS系统，MIDIS系统管理的指挥大厅、发布厅、会商室、监控中心以及其他要素场所的所有多媒体资源，如分布式显控、分布式坐席系统、视频监控、环境控制等多个系统，在本级使用的同时，系统中的屏幕、编解码器、IPC、云台等资源，都可以拓展的数字协同系统中使用，实现全域调度。如在演习演练时，各级系统中所有资源都可以被演习所用，通过屏幕互动、可视化等直观的操作方式实现各个业务系统间的集中管控、统一调度、极大提高演示演练效果。
（七）值班点名
在武警、应急行业，执岗执勤是常态化工作，数字协同系统可以实现多级音视频互联互通，将对应的音视频能力，配合业务开发，实现值班点名。
在每个站点，可以汇集所有值班执勤的场所，通过统一列表呈现，同时每个站点的值班岗位都可以汇集到一起，通过不同的布局呈现在空的指端或者直接上大屏展示。站点汇集上来后，选择需要点名的场所，开始一键巡查，快速实现值班点名。没有点名到的场所通过统一列表展示，清晰的看到哪些成功，哪些失败。同时在使用时，常用的点名模式可以建立模板，快速实现多区域之间，值班执勤的点名调度应用。
三、行业应用
（一）军队行业
在军队演练演示时，指挥中心、前指、一线指挥之间，需要能够实时同步现场的画面，汇报现场的情况，并下达指令，通过数字系统的建设，可以在原来视频会议基础上，建设基于调度的类视频会议应用，实现真正的一键指挥。
多级统一调度：演练演习中，多级指挥中心之间资源共享，上级能够调度所有组网中的资源，不需要下级参与的情况下，就可以完成统一调度，通览全局。
实时音频互通：视频资源统一调度的同时，音频可以实时互通，上级可以任意呼叫下级，实时对讲和通话，支持优先级抢占，同时下级可以呼叫上级，请示工作。
指令一键下达：所以音视频资源统一调度，上级可以一键下发所有演习相关的资源到各级指挥中心，并可以建立不同的场景，实现演习指挥指令按场景调度，一键下达。
远程可管可控：演习中，重要的屏幕像的资源，上级可以统一管理，按照需要部署显示重点资源，同时重要的PC资源，可以远程控制。
（二）武警行业

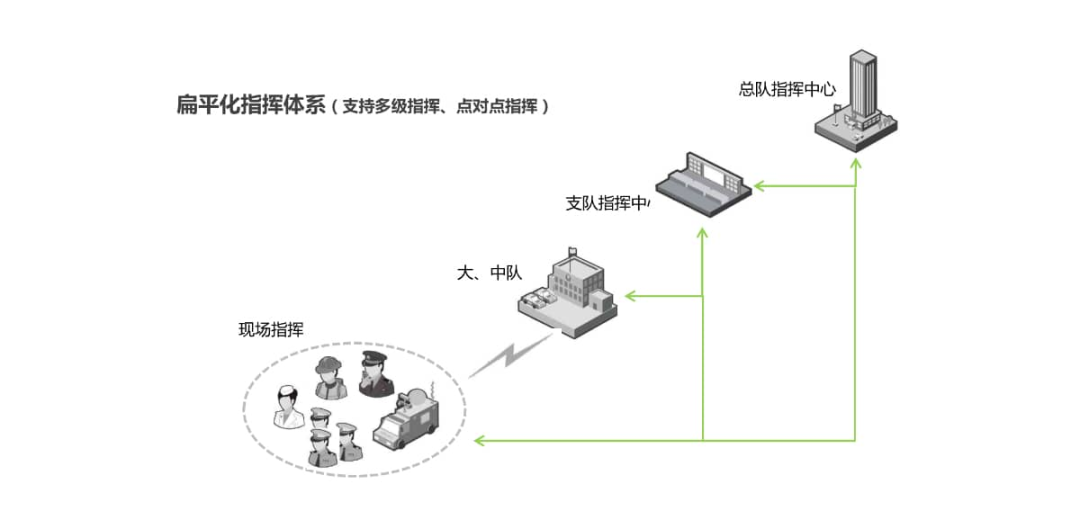

目前武警的指挥体系和值班执勤体系的建设，基本能够很好的解决本级的应用，如可以很好的实现本级多媒体资源的调度和应急报警联动响应机制。但是如何很好的实现多级之间媒体资源共享，上级能够完全掌控下级资源的数据任意调度上屏显示，并将需要下级资源协作的信息直接推送到下级的显示平台，同时在某一级发生报警时，可以自动联动上级，实现统一、多级以及点对点指挥，周边音视频资源的统一调度显示，必要的时候可以直接对讲，了解情况和指挥调度。可达到的效果如下：
精简高效：上级资源可以直接调度下级资源，“点对点”直接指挥或者点名，无需矩阵切换和多系统配合。
直观实时：当发现应急情况时，周边上级可以直接调度系统周边所有的音视频资源，可以实时直观的了解到现场情况，并可以进行音视频实时对讲。
多级贯通：可以实现总队、支队、中队以及应急指挥车的多级联动，实现音视频资源的无缝纵向贯通，克服了空间和视域的限制，全场了然于目。
业务联动：根据业务需要，可以设置业务预案，当下级报警预案触发后，可以直接实现本级到上级业务的多级联动机制。
随时对讲：在系统中，可以直接实现对讲，提高指挥调度效率，实现了不仅可以看得见和听得到，同时也可以指的动。
（三）应急行业
我国是各种自然灾害和人为灾难多发频发的国家之一，为防范化解重特大安全风险，健全公共安全体系，整合优化应急力量和资源，推动形成统一指挥、专常兼备、反应灵敏、上下联动、平战结合的中国特色应急管理体制，国家组建了中央、省、市及县的应急管理体系。
通过数字协同系统方案的改造，可以为应急行业的应用带来以下改进：
多级指挥——提高应急效率：指挥中心大屏，可以任意调度多级指挥中心的资源，通过数字系统系统（不依赖视频会议），直接可以实现音视频的互联互通，在应视频互联的同时，可以直接可视化的调度各级指挥中心的音视频资源，任意调度多级音视频和视频的资源，打破信息孤岛，提升应急过程中的沟通协作效率，为应急决策与处置争取更多宝贵时间。
全面兼容——统一指挥调度：各级的多媒体资源汇集都指挥中心后，通过数字协同系统对接，可以实现统一调度各级监控资源、单兵资源、无人机资源、视频会议资源、显示资源、音频资源等，便于跨系统间的统一指挥调度。
操作简单——应急指挥更有力量：通过统一的客户端操控调度，在控制端可以清晰的看到各级指挥中心所有资源，在应急指挥调度中可以快速调度和音视频互通，按需按急一键指挥调度，让指挥更加高效和直接。在平时可以直接完成音视频同步的签到和点名。
集成化设备——主备设计：数字协同系统采用单元、计算单元、主机的设计，功能集中化，各级可以按需快速部署和应用，可满足应急指挥车等移动前指指挥场所。系统可伸缩部署，按资源大小部署计算单元和主机，计算单元可主备。
