一、系统组成
周界警戒监视系统由周界传感器、地面中继设备、侦察遥测设备、手持终端、充电装置和携行具组成。

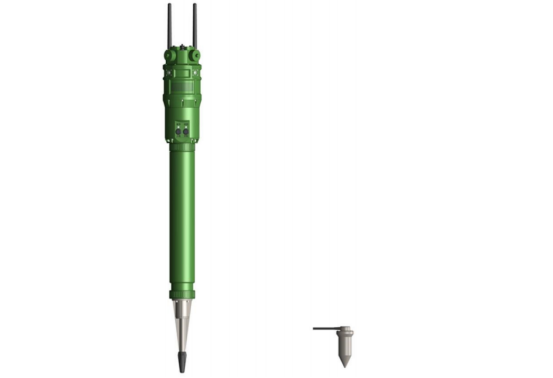

周界传感器采用震动、声响、图像等多种类型感知传感器，布设于重要点位附近，实现对防御区域内入侵的人员、车辆等目标的侦察监视,依托集成化智能系统进行目标检测和威胁分类，主动生成情报无线传输至指挥中心，达到了入侵情报实时上报、防区情景实时监视的警戒能力。
地面中继设备主要用于当受地形或距离限制时,周界传感器无法与侦察遥测设备直接通信，通过通信中继扩展通信距离，转发周界传感器获取的目标情报信息和状态信息，以及侦察遥测设备下发的控制信息。
侦察遥测设备主要用于汇集处理周界传感器上报的目标情报信息,提交上位机形成综合态势,并具备对周界传感器的控制能力。
充电装置主要是给周界传感器电池组、手持终端和地面中继设备充电。手持终端主要用于与周界传感器通信，实现对其工作状态监测，能够查询周界传感器各模块工作状态,并且可以为周界传感器提供定位、定向和时间等信息。
携行具用于携带周界传感器、手持终端、辅助架设工具及备附件等装备。
二、运用模式
周界警戒监视系统作战运用是一个网络化的、多种探测方式协同作战的、具备智能地面态势感知的模式。周界传感器采用震动、声响、图像等多种类型感知传感器，布设于重要点位附近，战场上对敌方可实施侦察，对己可警戒监视、提供防敌渗透、入侵报警、防敌偷袭等功能。周界传感器在布防区域警戒，通过机载中继和地面中继设备构建情报网络。

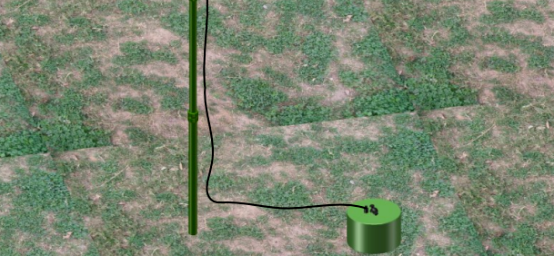

周界传感器除了正常的地面架设外，还可以固定于树上，从而获得更好的监视视角，震动传感器通过10米线缆外挂至地面。
周界相关信息传输至上位机，在周界服务程序上进行处理。周界服务程序主要将周界传感器汇聚的目标情报、周界传感器状态进行融合处理，输出至上位机进行情报显示。完成功能包括:收集周界传感器的感知信息、生成目标情报信息、向周界传感器下发远程监视指令、图像显示防区实时情景。
三、主要指标体系
（一）功能
1.警戒值守功能
具备低功耗警戒值守功能，受到震动声响目标触发唤醒，可将入侵目标的报文信息和图像无线传输至上位机。
2.远程监视功能
上位机可通过无线通信远程唤醒周界传感器摄像头,主动查看周界传感器处实时图像。
3.全景视角功能
图像传感器视角覆盖360°全景
4.全天时、全天候功能
具备全天时、全天候警戒监视能力。
（二）震动传感器探测距离
1.对正面直立活动人员（等效重量不小于75kg）探测距离:≥********米；
2.对行驶的中型车辆（等效重量不小于1.5t）探测距离:≥********。
（三）图像传感器作用距离
1.白昼探测距离
在能见度不低于500m的通视条件下，目标无伪装防护措施，白昼探测距离满足:
（1）对车辆探测距离≥********，识别距离≥********；
（2）对单兵探测距离≥********，识别距离≥********m。
2.夜间探测距离
对车辆探测距离********；
对单兵探测距离********。
（四）虚警率
上报虚警每小时不大于2次。
（五）探测概率
1.探测距离内的直立活动人员，探测概率≥90%；
2.探测距离内的行驶中型车辆，探测概率≥90%。
（六）通信能力
通信距离:≥********
支持在网节点数:≥****个。
（七）连续工作时间
1.警戒值守模式下，连续工作时间:≥****小时；
2.远程监视模式下，连续工作时间:≥****小时。

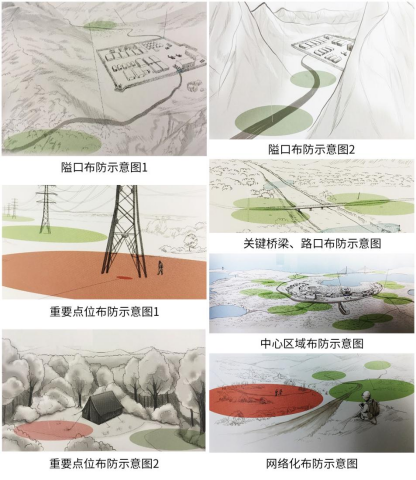

四、应用场景
（一）隘口布防
在山谷地形中，将周界传感器布设于山谷隘口，可实现对进出目标的监测警戒。
（二）交通枢纽布防
在重要的桥梁、路口布设周界传感器可实现对通行必由之路的监测警戒。
（三）重要点位布防
在重要的点位布设周界传感器可实现对重要目标的监测警戒。
（四）中心区域布防
以某一区域为中心进行布防,在通往中心的必由之路上布设周界传感器，实现中心区域警戒。
（五）网格化布防
在重点区域进行网格化布设周界传感器,敌方渗透难以绕过所有周界传感器的警戒区域。
