背负式微型系留浮翼升空平台系统

2024-05-14 09:50:10

来源:军桥网

一、系统概述

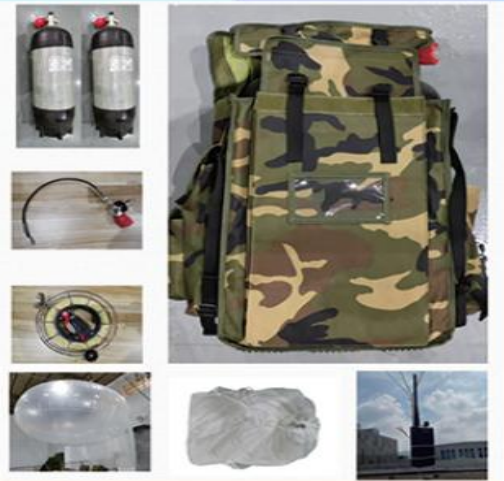

背负式微型系留浮翼升空平台系统是一种全新的战术级升空平台;系统包括综合背包、微型系留浮翼囊体、手持收放线器、氦气瓶、充气装置等。军事应用上,背负式微型系留浮翼气球可用于预警、信息中继、电子对抗、技术侦察与监视、超长波通信等方面。由于其滞空时间长、耐候性强、部署简单灵活、造价和维护费用低廉等特点,系留浮翼气球在军事和安全领域具有广阔的应用前景。

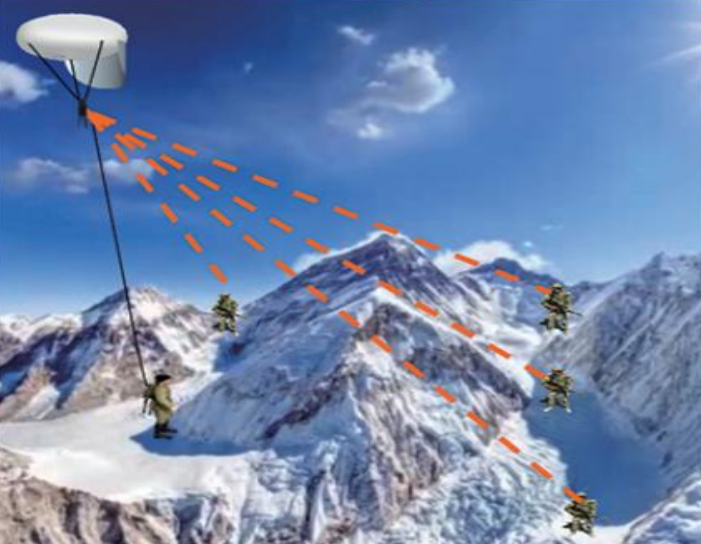

该系统部署灵活,可单兵背负前出至机动车辆不可达的复杂地形,执行任务时,升空平台依靠球体内氦气产生的浮力悬停在空中,通过收放系缆控制驻空高度。系统操作简单可单人全程独立操作,展开、撤收时间短。
二、系统特点
稳定性:为了使浮翼气球具有良好的稳定性,它有时被设计成流线型,并横放在空中。
搭载能力:系留浮翼气球可以根据需要灵活装载并执行不同的任务,例如携带自记仪器、无线电遥测仪器或其他可通过缆绳传送信息的设备。使用聚酯薄膜制作的大型球,可以携带几十公斤的仪器。
观测能力:除了气象观测(如温度、湿度、气压、风速等),它还可以用于观测有毒有害气体污染监测,能在一段时间(几小时至几十小时)内连续测量这些防化参数的变化。
灵活性:系留浮翼气球可以根据任务需求,灵活搭载雷达、红外光学转塔、通信中继、大气监视等设备。
安全性:虽然系留浮翼气球系统是一个复杂的系统,但其安全性可以从人、机、环境、管理等方面进行综合考虑和设计。
三、平台指标
囊体体积:3-11ms;
最大放飞高度:100m;
最长滞空时间:3;
有效载重:1-5Kg(可定制);
系统展开时间<15分钟;
系统总重量(含背包、氦气瓶、囊体)<20Kg;
抗风能力≤6级;
防雨等级:防小雨。

三、升空平台对比分析
系留无人机与系留浮翼都是低空平台,都是以载荷搭载为基础能力;基于应用场景对两种平台的进行对比分析。

功能 系留浮翼 系留无人机 备注
驻空时间 持续驻空3天以上,补气后能继续工作数天 受限与燃油发电机最多8小时,同时电机发热不能持续工作太长 大于大部分靠动力维持飞行的飞行器
驻空高度 100-300米 100米
安全性好 不会出现坠毁,即使囊体被破坏,囊体缓慢漏气,仍可持续数小时,防爆要求的场景依然能适应(石油基地、森林防火等),无大功率供电系统,供电安全系数高;氦气为惰性气体,充放气、回收气体都比较安全一些防 存在因动力系统故障导致飞行器坠毁,容易对人员设备造成损伤;爆要求场景静止使用。
抗风能力强 平台在6级风情况下能正常工作,8级风不会损坏 空载最大6级风,风大安全隐患成倍增加
抗干扰 平台无需测控、遥控等无线手段,不易被干扰和截获; 无人机遥控等无线手段,易被干扰和截获,目前反无人机手段非常成熟,很多要地无人机无法靠近
电磁兼容性 平台无动力系统,无航电系统,电磁频谱干净,电磁兼容性好;特别是搭载通信载荷 平台有动力系统,航电系统,电磁频谱复杂,电磁兼容性差;影响通信载荷性能
隐蔽性 无动力系统,无噪声;囊体为非金属结构,不会被雷达发现;囊体为透明材料,很难用可见光识别,隐蔽性强 隐蔽性差
操作性 操作简单 需要持证的专业飞控受操作
成本低 10万以内 工业级别系留无人机50万左右
部署灵活 可背负前出至车辆不可达的复杂地形 系留式无人机需要大型油机,自由飞行无人机续航时间短
易于集成 设备集成度高,一个背包不占用太大空间易于集成 需要专用车辆
四、应急通信应用场景

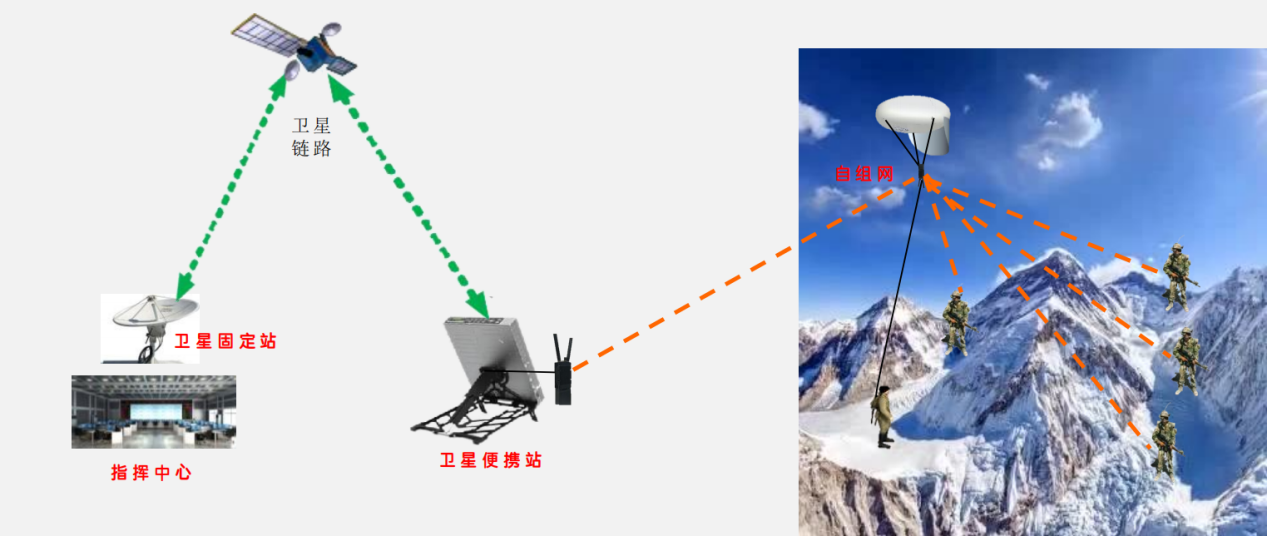

系统采用“空天地”一体立体通信架构(浮空器+便携卫星+宽带自组网),提升复杂地形应急通信保障能力。 系统主要设备采用背包式设计可抵达抢险救灾一线,开设便捷,几分钟可构建上百平方公里的通信覆盖。浮空器还可搭载光电吊舱持续对救灾区域进行大范围的空中“凝视”。
