一、 产品概述
国产一体化通信系统基础组成部分有 VPX 机箱、电源模块、主控模块、交换模块及各种通信功能模块，如图 1。VPX 机箱为背板、功能板、后插板提供安装载体；电源模块给其它单元模块和风扇供电；主控模块主要用于监视机箱内各模块电压、温度等健康状态信息，控制各业务模块的开机、关机、复位等状态；交换模块主要为通信单元内部功能板卡提供以太网总线互联，并对外提供一定的以太网接口，实现内外网交换。
图 1 整机前后视图
VPX 机箱内部还可以安装其他功能型板卡，例如：综合处理模块，光传输模块，被复线模块，超短波模块，区宽模块，北斗模块等通信模块，这些功能模块都可以为用户提供各种传输介质的数据通信的功能。
二、产品特点
a) 设备体积小，高度集成。可适用各种特种车辆，例如发射车，指挥车，运载车等，可按照需求来配置国产一体化通信系统数量；
b) 具有良好的管理特性，主控模块监视机箱内各模块电压、温度等健康状态信息，异常状态报警提示；
c) 主要元器件采用国产化设计，自主可控；
d) 支持保密模块的扩展，为网络安全和信息安全提供基础；
e) 国产一体化通信系统可安装各种通信模块，客户可按需求自由搭配通信方式，可实现多路通信冗余备份，保障通信可靠性。
3. 主要功能指标
a) VPX 机箱提供 16 个槽位，两个电源槽位，两个交换槽位，一个主控槽位，11 个通用槽位；机箱背板提供 iic 总线，以太网总线，stbus 总线，时统总线，友邻总线。以及机箱对外提供电源输入接口，两个认证接口，一个注钥接口和开关；
b) 电源模块提供 12v 和 3.3v 为机箱内部板卡供电，具有过压，欠压保护功能；
c) 主控连通两路 iic 总线，实现链路备份的管理板卡健康状态检查；
d) 交换模块提供 28 路以太网总线，实现机箱内部和外部的数据互联，实现数据的线速转发。
4. 结构设计
机箱结构均采用铝板材质做导电氧化处理，拼接处添加导电密封圈起到电磁屏蔽作用，密封圈保证机箱内部完全密封；在进风口及出风口均加有波导窗起到电磁屏蔽作用。
机箱外表面做喷涂处理，所有内部电器均做“三防”处理，所有紧固件均选用不锈钢材质，满足“三防”要求；
机箱内部器件均考虑加固措施，各结构件之间由紧固件固定，盘头螺钉自带垫圈防止松动，沉头螺钉安装过程中点胶装配，满足设备的冲击振动要求；
机箱所有螺纹孔增加钢丝螺套。

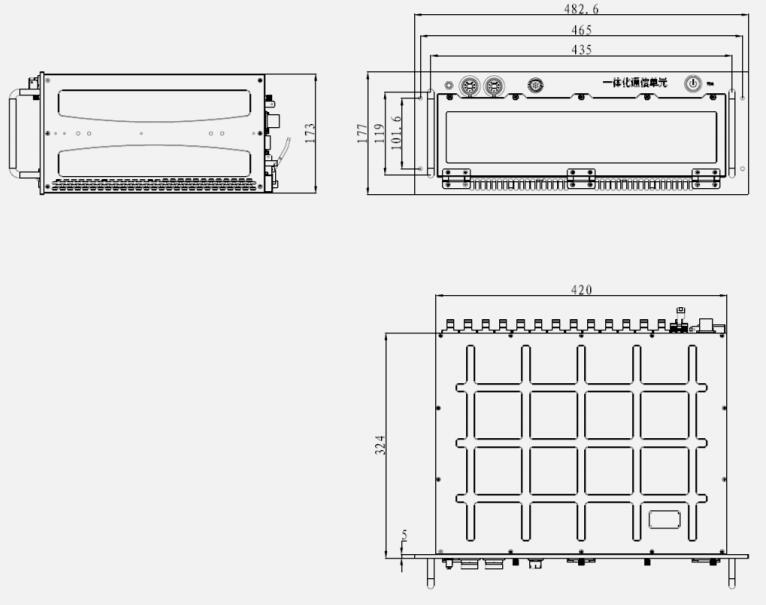

机箱结构二维尺寸图如图 2 所示，整机尺寸为 482.6mm（宽）×177mm（高）×324mm（深）。
图 2 机箱二维尺寸图

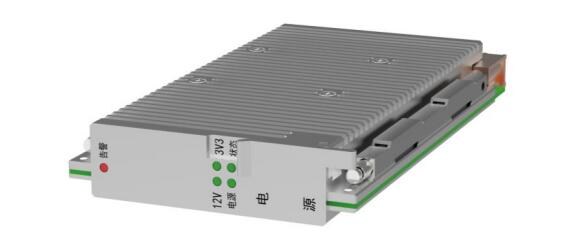

电源模块三维图如图 3 所示，模块采用铝板整铣结构，分上下盖板两部分。
图 3 电源模块三维图
两盖板间用螺钉紧固，能够有效提高模块的抗震性能，模块与机箱之间通过锁紧机构加固，在支撑约束的条件下，即可提高机箱自身的刚度，也可提高模块的抗振性能，满足抗振和热传导要求；模块内部器件均考虑加固措施，各结构件之间由紧固件固定，盘头螺钉自带垫圈防止松动，沉头螺钉安装过程中点胶装配，满足模块的冲击振动要求；
根据公司现有电源模块进行预估，电源模块重量实测约为 0.6Kg；满足指标不大于 1kg 的要求。其他模块前插板结构与电源板设计相似。控制与管理模块和交换能模块具有配套后插板，提供部分接口功能。
5. 设备全套组成
国产一体化通信系统整机由 VPX 机箱，保密模块，综合处理模块，北斗模块，交换模块，区宽模块，光纤被服模块，主控模块和电源模块组成(可支持其他通信模块的扩展)。国产一体化通信系统间可以通过不同传输介质(光纤线，被复线，区宽电台，超短波电台)实现数据通信，通过外网交换来设置各种介质的传输优先级。
6. 运维软件
可通过运维软件采集主控模块各板卡状态，通过图形化界面来直观监控各种板卡状态，实现界面操作，实现对板卡的状态配置修改保存，从而达到对通信链路的控制。
网络管理具备对网络规划、链路规划能力；具备对国产一体化通信系统电源、交换、光纤、被复线通信等功能模块参数配置、运行状态监控的功能；具有网络拓扑显示、通信中断告警、网络流量监测；具有实时频点优选和参数下发等功能。网络管理基于国产插件式集成管理框架进行设计，核心设计思想基于“硬件资源化、资源服务化和应用插件化”，软件具有较高的稳定性、可移植性和可扩展性，软件采用美观先进快捷的全新 UI 进行设计，可以细化到硬件模块的各指示灯和具体的通信链路状态的监控。
网络管理软件根据具体应用需求，可设计成 C/S 架构和 B/S 架构两种不同的版本。客户端/浏览器端应用根据具体机箱内所包含的硬件模块，主要包含主控、电源、交换、各通信单元的监控配置模块和链路监控模块。服务端服务为设备状态信息采集服务和设备配置管理服务，客户端与服务端主要采用 UDP 进行通信，以数据库作为中间件传输存储数据。
