在上期的文章中，我们阐述了HDBaseT技术在4K视音频系统设计中的妙用。今天我们就昆山融媒体中心案例出发，看看实际落地的4K HDBaseT视音频系统方案具体是如何实施的，又有什么亮点呢？

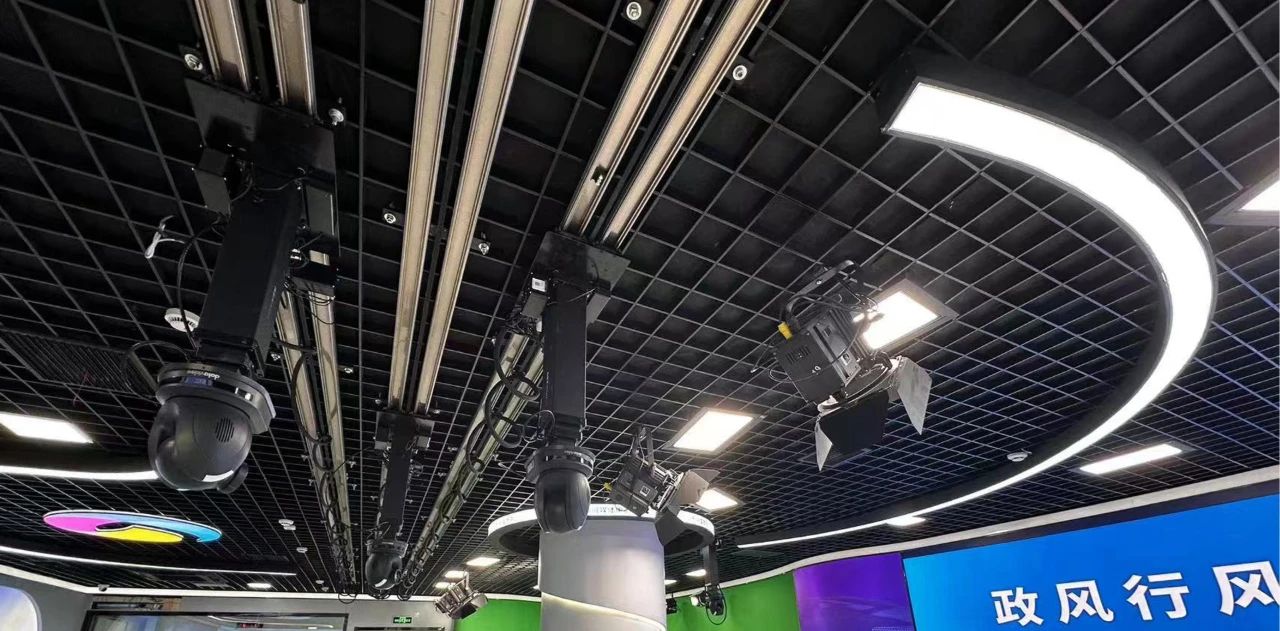

昆山融媒体中心采用SE-4000 4K 12路8通道切换台、HBT-30 三通道HDBaseT视音频解码器、PTC-285T 4K HDBaseT智能追踪云台摄像机、RMC-300A多功能远程控制器等设备搭建了一间多功能融媒体中心。前端演播室内的PTC-285T云台摄像机均吊装于可伸缩支架上，并且可通过滑轨实现自由移动。整间演播室地面无明线或脚架，呈现整洁明亮效果的同时还能保证传统演播室的多机位拍摄功能完好运行。

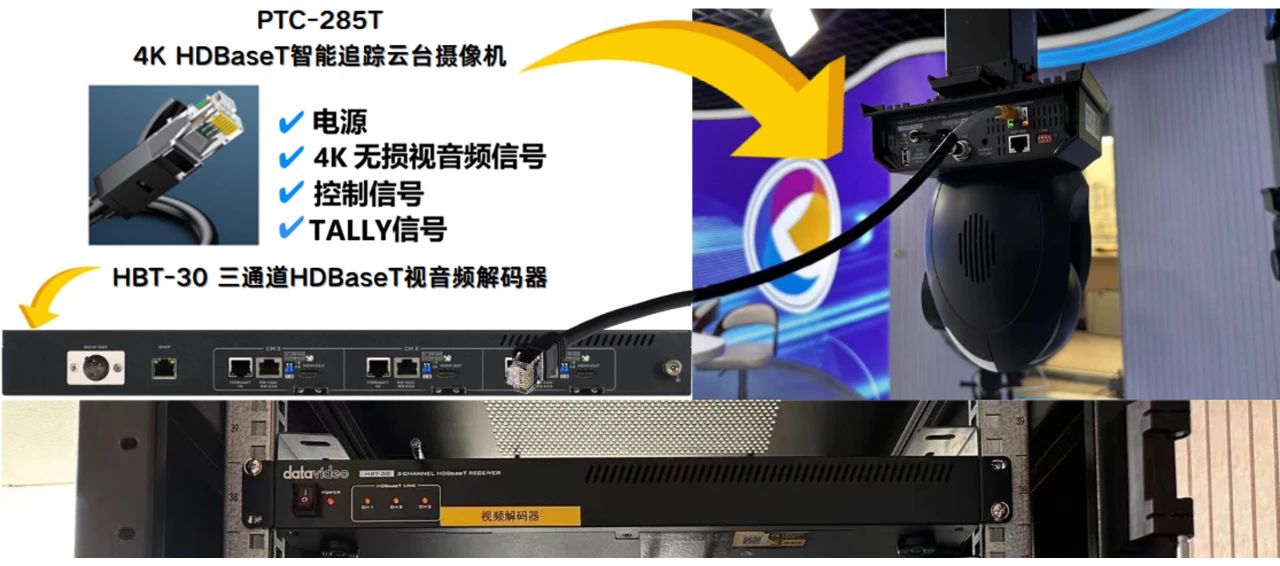

PTC-285T云台摄像机具有HDBaseT编码功能，配合HBT-30视音频解码器的HDBaseT解码功能，可以将视音频信号、电源供应、控制信号等合并至一个HDBaseT接口进行输入输出，从而将多种功能线缆用一条六类网络线取代。前端演播室内的PTC-285T到后端导播间机架上的HBT-30之间仅用一根六类网线连接，实现高保密性、低延迟、高画质的视音频信号传输的同时还可传递控制信号与TALLY信号，并完成摄像机供电。

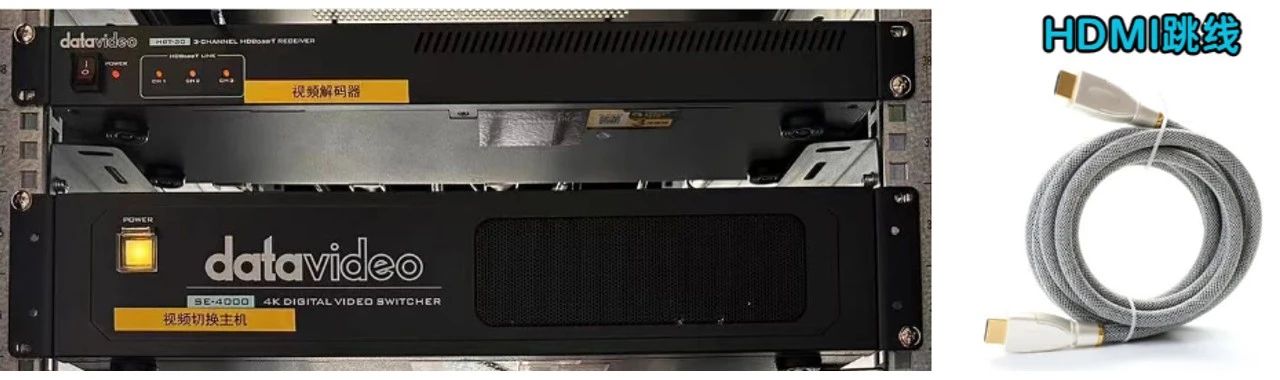

HBT-30视音频解码器解码出的4K视音频信号则可经由HDMI短跳线直接接入同在机柜中的SE-4000 4K切换台主机中进行导播切换。在最大程度上减少了传统视频线缆的使用，充分降低了项目耗材成本。

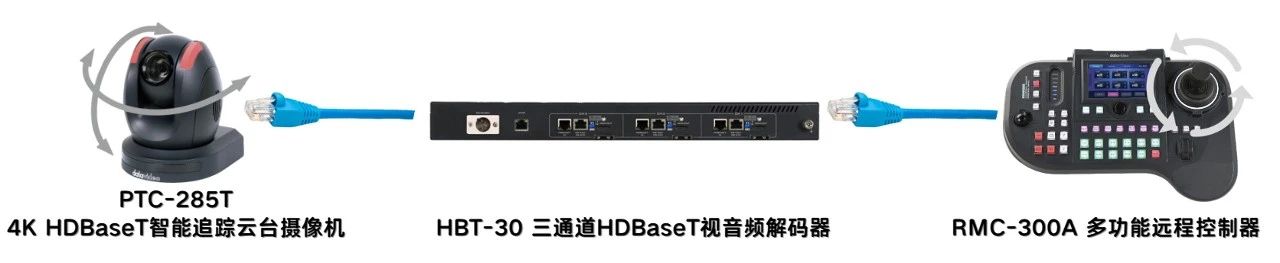

摄像机远程控制方面，则可通过RMC-300A多功能远程控制器完成，通过网络线缆将RMC-300A与HBT-30相连接，即可通过HDBaseT协议向前端的PTC-285T传输控制协议，实现摄像控制人员在导播间内远程控制云台摄像机的推拉摇移以及各种基本参数设定。

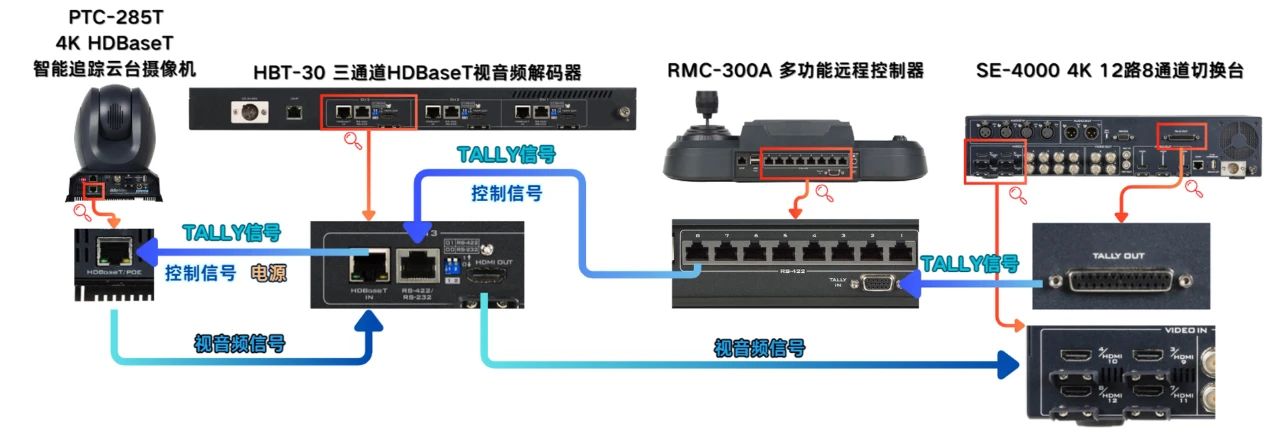

融媒体中心功能信号走线示意图
为什么需要TALLY信号？

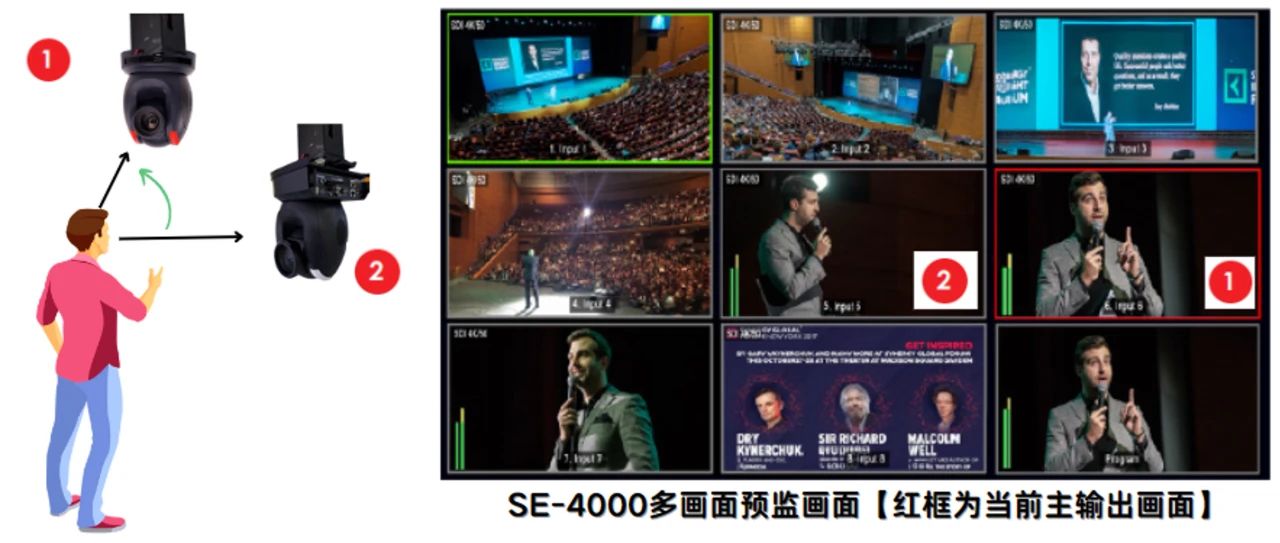

专业新闻演播环境中往往会有多台摄像机同时对准主持人，为了保证主持人的视线始终正视镜头，我们需要提示主持人当前哪一台摄像机的画面正作为主输出播出【亦或是预监输出】。此时摄像机上的TALLY信号灯就可以作为一种直观的提示让主持人得以快速反应。
SE-4000 4K切换台在切换主输出之后会发出对应输入接口的TALLY信号，继而激发云台摄像机上的TALLY灯亮红灯，以此来直观提示主持人。
为什么采用移动滑轨的机位架设？
SE-4000 4K切换台是一款虚实两用的多功能切换设备，不仅可同时做4路抠像，还能自由选择输入通道至指定位置。采用移动滑轨的吊装式机位布局，摄像机即可沿着顶部滑轨在虚拟与实景区之间自由移动，充分展现SE-4000的多路虚拟抠像以及强大的信号导切制作能力。
移动滑轨上事先盘绕了足够长的六类网络线缆，通过螺旋状的收缩线捆，可以最大避免支架移动时对传输线缆的形变与损耗。虽然相比直线传输会大幅增大线缆距离，但是依托于HDBaseT传输手段，即使是4K视音频信号，100米的最大传输距离也是绰绰有余。

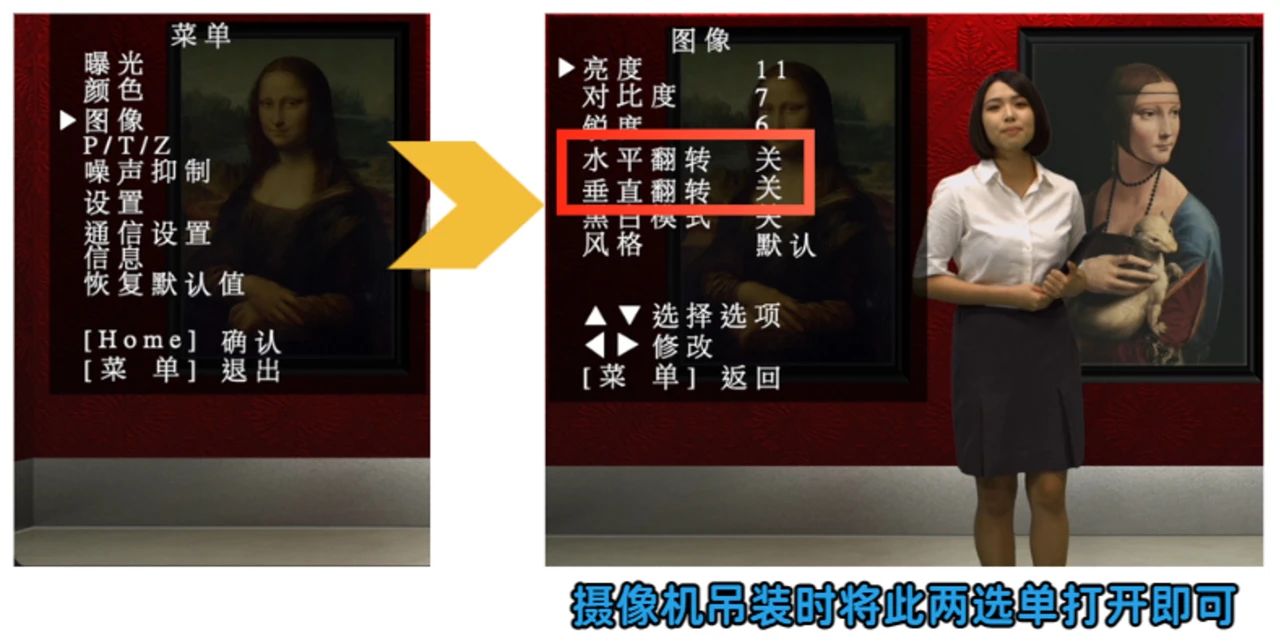

此外，因为前端拍摄设备完全采用吊装，所以演播室地面不会存在明线或是三脚架，可以更好地展示现场环境。吊装支架的上下伸缩功能也可以更好地解决拍摄高度的问题，从而避免出现俯拍的画面感。而且PTC系列云台摄像机还专为吊装应用设计了画面镜像功能，无需再后端导播切换设备上进行多次翻转设置。
