一、系统概述
近年来，随着无人机市场的迅速崛起，出现了越来越多的无人机黑飞事件，给社会造成了大量的经济损失，同时也造成了大量的安全隐患及事故。为应对此类“低慢小”无人机目标可能带来的潜在低空安全威胁，某司基于近二十年的光电产业技术积累，推出“要地反无人机防御打击系统”。
该系统由雷达探测设备、智能跟踪设备、激光处置设备及指挥控制监视平台组成，各设备采用分布式部署，通过指挥控制监视平台智能互联，可真正实现远距离发现、中远距离跟踪观察、近距离处置的实际需要，用于探测和处置各类型小、微型无人机的目标。
雷达探测设备可全天时、全天候对要地10km 天空范围内的运动目标进行持续探测和发现，并能够准确地给出目标的方位、距离、高度和速度等航迹信息到指挥控制监视平台。平台接收到目标的位置信息后，可解析成智能跟踪设备的水平、俯仰以及变倍联动信息，智能跟踪设备可根据目标的位置、大小以及行进速度，自动选择匹配位置联动信息，实现要地5km 天空范围内运动目标的精准联动跟踪。指挥人员可通过指挥控制监视平台的运动目标轨迹信息和实时视频预览，自由调度现场处置人员采用反制枪等处置方式对特殊频段的无人机导航与控制信道进行干扰达到使其迫降或返航。当运动目标运动到要地 1km/1.5km/2km 范围内的危险区域时可联动激光处置设备对无人机进行直接摧毁。
二、系统功能
（一）指挥控制监视平台
1.软件系统介绍
终端显控系统集成了对系统设备的控制和显示，具备雷达探测设备与智能跟踪设备、激光处置设备的联动功能，平台可接收雷达给出的目标方位、距离、高度和速度等航迹信息，并可展示地图及运动目标轨迹。平台能够将接收到的雷达探测目标位置信息解析成智能跟踪设备的水平、俯仰以及变倍联动信息给到智能跟踪设备和激光处置设备，能实时预览跟踪视频和远程操作远程激光打击功能。
2.服务器硬件
确保显控系统的流畅运行，配套计算机实物及基本参数如下：（略）
（二）雷达探测设备
雷达探测设备主要由1 个雷达阵面、1 个机械转台和 1 个电源适配器组成，用于边境、周界、军事基地等重点区域内微型/小型无人机的探测、警戒和目标指示，能够准确地给出目标的方位、距离、高度和速度等航迹信息。
（三）智能跟踪设备
智能跟踪设备集成制冷型红外热成像仪、可见光摄像机、跟踪模块、高精度球形转台等部分。本系统能够实现无人值守不间断工作，采用制冷型红外热成像夜视技术，具有隐蔽性好，穿透雾霾能力强，不受光源限制等特点，可实现昼夜连续监控。
（四）激光处置设备
激光处置设备由激光器、强光发射筒、测距模块、高精度定位转台、综合控制系统、水冷机、供电电池等组成。系统采用强激光长时间出光技术，同时完成自适应光学控制，实现了模块化、易维护、低成本、长时间出光等优势，具备优秀的主动控制能力，同等功率情况下打击距离更远、打击能力更强、光斑质量更好、热控制能力更优。
三、系统主要技术指标
（一）作战对象
系统可实现对要地防护区域内的小微型旋翼无人机、小型固定翼无人机、常规飞行器和直
升机等目标的低空超低空探测。
（二）防御能力
针对典型目标大疆精灵4，系统可实现半径 10km 范围内雷达探测，半径 5km 范围内光电
跟踪半径1km/1.5km/2km 范围内的激光武器摧毁，威力覆盖图如下：

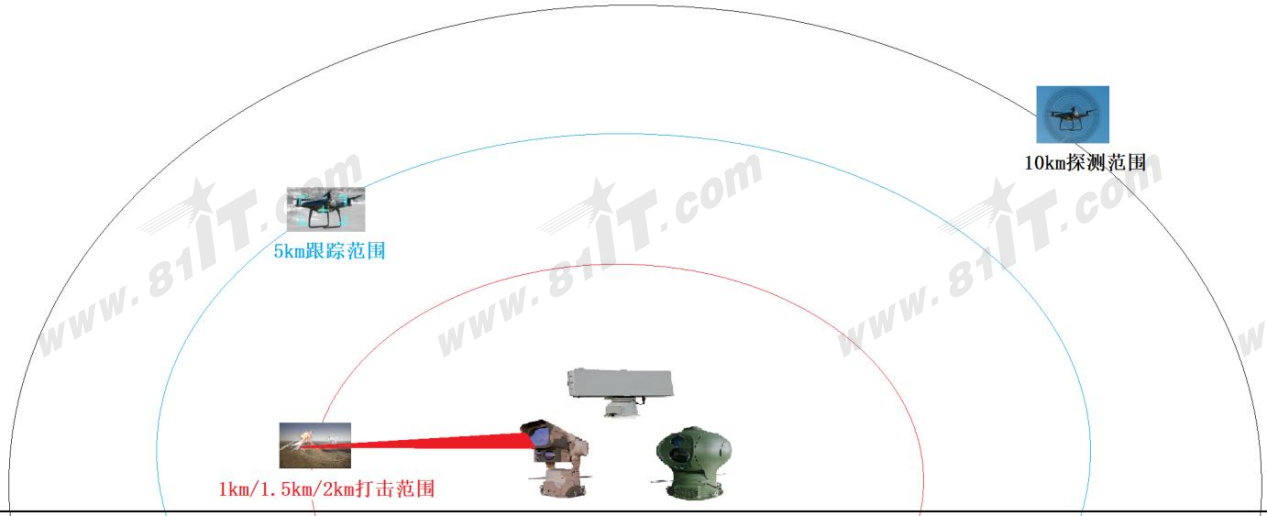

要地反无人机防御打击系统作用距离图
四、分系统介绍
（一）雷达探测设备

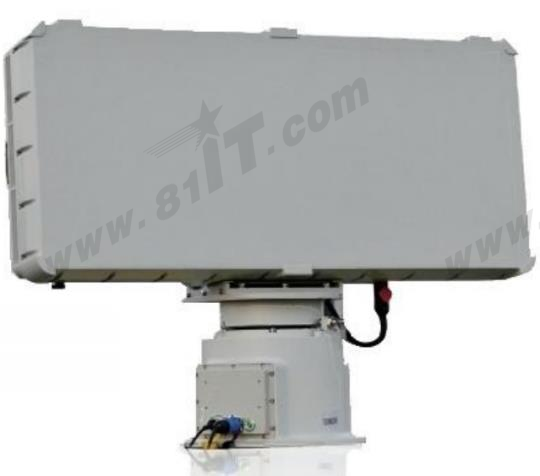

1.设备介绍
主要由雷达阵面、机械转台和 电源适配器组成，用于边境、周界、军事基地等重点区域内微型/小型无人机的探测、警戒和目标指示，能够准确地给出目标的方位、距离、高度和速度等航迹信息。具有高实时高精度、灵活性高、环境适应力强、全方位探测等优势。（文章来源军桥网）
2.产品优势
具有多种目标及复杂环境下的复合探测能力，便携性探测精度高；

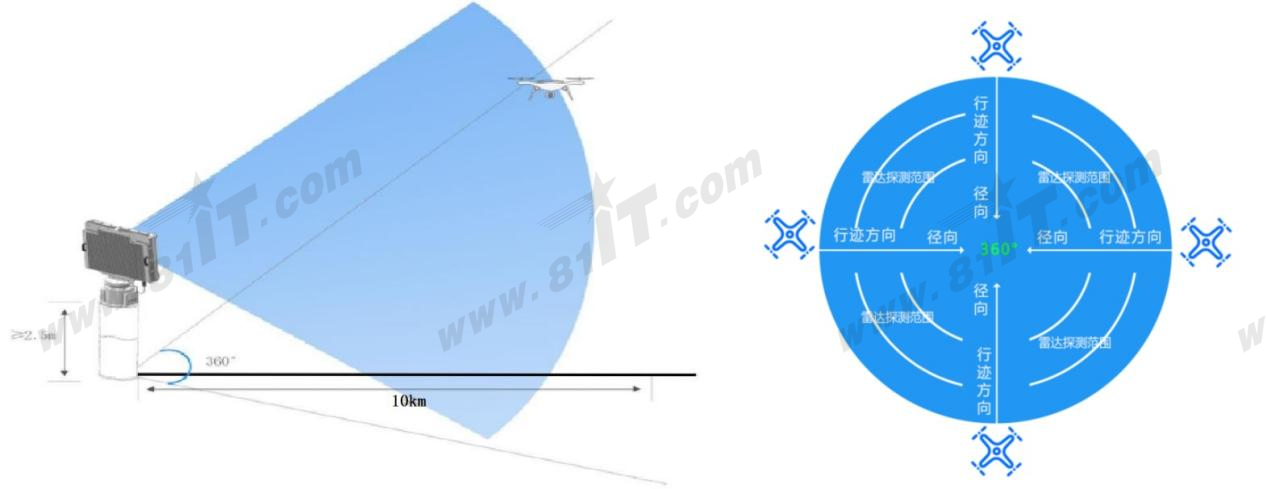

探测雷达能360°无死角地对入侵目标进行实时跟踪观察；
具有高实时高精度、灵活性高、环境适应力强、全方位探测等优势。
3.设备指标参数
工作体制：相控阵体制（方位机扫+俯仰相扫）/脉冲多普勒；
工作频段：S 波段；量程：10.2km；方位覆盖：360°；
有效探测威力：100m～10.0km（无人机）。
（二）智能跟踪设备介绍

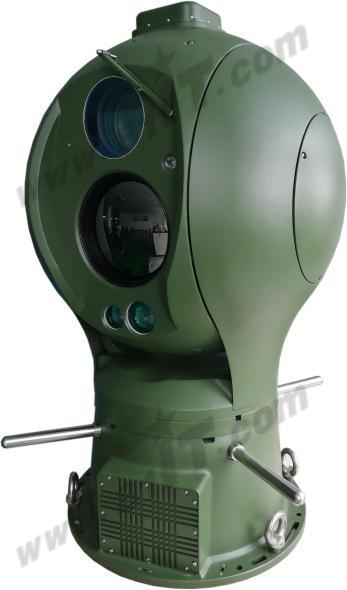

1.设备介绍
智能跟踪设备集成了制冷型红外热成像仪、可见光摄像机、跟踪模块、两轴陀螺稳像高精度球形转台等部分。本系统能够实现无人值守不间断工作，采用制冷型红外热成像夜视技术，具有隐蔽性好，穿透雾霾能力强，不受光源限制等特点。摄像机与热像仪有效结合，可实现昼夜连续监控。本产品在材料及加工上亦采用多项独有关键技术，外壳采用高强度铝合金和不锈钢材料，并进行特殊加固密封处理，可广泛用于需要在夜间、恶劣环境、远距离、大范围、实时隐蔽监控的场合。
2.产品优势
集红外探测系统、可见光摄像系统、高精度传动系统及跟踪系统于一体；设备采用了先进的陀螺稳定技术，能有效地隔离船体摇摆带来的影响；采用连续变焦红外热成像技术，穿透雾霾能力强，探测距离远，可以大范围搜索目标；日夜型低照度彩色摄像机，配合热成像进行细节观察，可实现昼夜连续监控；具有昼光成像组件视频图像增强和透雾功能；具备远距离激光测距功能；支持雷达联动，可融合 GPS、罗经、雷达信息，对设备进行定向搜索引导与跟踪；
具有智能检测功能，支持区域入侵检测、越界入侵检测，具备跟踪功能；
具有自动扇扫、手动搜索、手动/自动跟踪目标的功能。

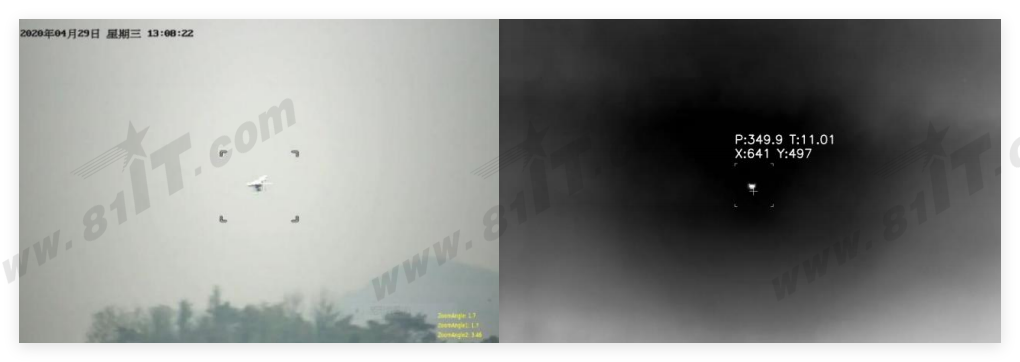

3.产品效果
（三）激光处置设备介绍

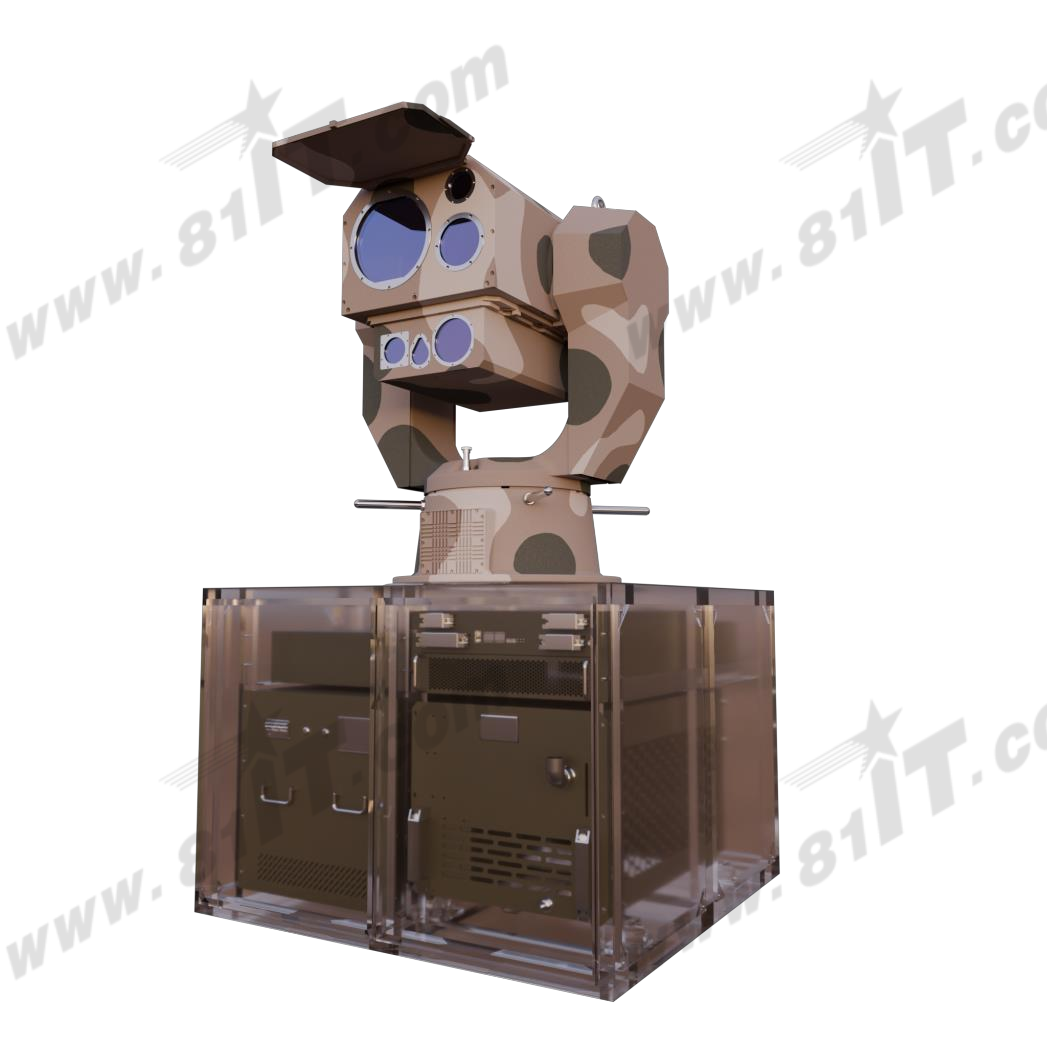

1.设备介绍
激光处置设备由激光器、强光发射筒、粗电视及测距模块，高精度定位云台、综合控制系统、水冷机、供电电池等组成。系统采用强激光长时间出光技术，同时完成自适应光学控制，实现了模块化、易维护、低成本、长时间出光等优势，具备主动控制能力，同等功率情况下打击距离更远、打击能力更强、光斑质量更好、热控制能力更优。
模块化设计保证了系统高可靠性，可适应不同应用场景，具备快速维修及更换能力。系统拥有可视化跟瞄能力，可快速发现及锁定目标，具有更高的跟瞄精度。具备抗震，抗冲击，防盐雾，抗高温，抗高湿，防尘等能力。
2.产品优势
能以光速直射目标，瞬时命中，极大地降低了算力要求和打击准备时间。
转移火力快，可以在短时间内连续攻击多个目标，反应灵活、迅速。
能量高度集中，附带毁伤小。每次打击的成本极低。发射口径大，光斑质量好，作用距离远；激光功率高，易于更换，可选配更高功率版本；累计连续出光时间长；跟踪精度高；工作时间长；专业设计外壳，美观、轻巧、抗风、坚固、耐高温、抗腐蚀、防水、防酸雨。

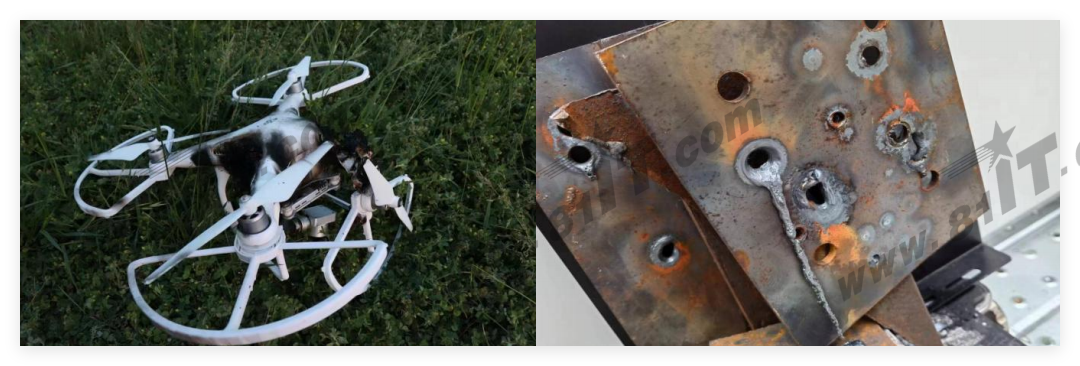

3.毁伤效果
4.产品参数
打击目标：小型无人机（小型无人机目标）；
作用距离：1～2km；极佳天气下：1.3～2.3km。
